![Viking MB 545 VR Руководство по эксплуатации онлайн [7/42] 782431](/img/pdf.png)
Viking MB 545 VR Руководство по эксплуатации онлайн [7/42] 782431
![Viking MB 545 VR Руководство по эксплуатации онлайн [7/42] 782431](/views2/2014146/page7/bg7.png)
Содержание
- Mb 545 mb 545 t v ve vm vr vs 1
- 2 3 4 5 2
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 12
- Содержание 12
- Внимание 13
- Газонокосилки с тормозом муфтой ножа bbc 13
- О пользовании данной инструкцией по эксплуатации 13
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 14
- Для того чтобы исключить возможность играть с устройством дети постоянно должны быть под присмотром 14
- Описание устройства 14
- Техника безопасности 14
- Это устройство не предназначено для пользования лицами включая детей с физическими психическими или умственными недостатками а также с недостаточным опытом и или недостаточными знаниями за исключением если они находятся под наблюдением лица ответственного за их безопасность или получают от него указания по применению устройства 14
- Для обеспечения достаточной смазки двигателя при работе устройства на склонах необходимо соблюдать дополнительные сведения в имеющейся инструкции по эксплуатации двигателя 15
- Никогда не закреплять предметы за приводной рычаг напр рабочая одежда 15
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 16
- Запрещается приводить в действие газонокосилку с поврежденным или погнутым коленчатым валом опасность травматизма из за дефектных узлов 16
- A ведущую ручку установить на обе t нижние части ручки 18
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 18
- Винты с плоской круглой головкой вставить изнутри в отверстия и закрепить 4 поворотными ручками до отказа 18
- Вставить все тросы и кабели в 2 бугель для защиты от перегиба вначале вставить бугель для защиты от перегиба в 13 верхнее отверстие t нижней части ведущей ручки затем защелкнуть бугель для защиты от перегиба в 14 нижнем продольном отверстии нижней части ведущей ручки 18
- Втулки ведущей ручки устанавливать так чтобы четырехгранное отверстие находилось на внутренней поверхности ведущей ручки отверстия в ведущей ручке и четырехгранное отверстие во втулке ведущей ручки должны быть соосными 18
- Втулки ведущей ручки установить на a ведущую ручку в соответствии с рисунком 18
- Комплект поставки 18
- Монтаж ведущей ручки 18
- Описание символов 18
- Подготовка устройства к работе 18
- При необходимости перед установкой ослабить поворотную ручку 4 18
- Проточки в резьбах предохраняют поворотные ручки от полного самоотворачивания с винтов нарушение безопасности 18
- Указание 18
- Установить бугель для защиты от перегиба 2 в соответствии с рисунком тросы и кабели должны быть проложены под ведущей ручкой 18
- Установка бугеля для защиты от перегиба слева 18
- Установка втулок ведущей ручки 18
- Внимание 19
- Для очистки устройства удобной транспортировки и компактного хранения сложить верхнюю часть ведущей ручки 19
- Монтаж 2 бугеля для защиты от перегиба справа выполняется таким же путем как и с левой стороны 19
- Опасность травматизма 19
- Откидывание ведущей ручки 19
- Откинуть приводной рычаг можно разобщив поворотные ручки при накручивании поворотных ручек придерживать верхнюю часть приводного рычага a рукой в верхней точке 19
- Перед складыванием ручки двигатель должен быть остановлен и штекер провода свечи зажигания вынут дополнительно необходимо вытащить ключ зажигания 9 mb 545 ve не нагружать верхнюю часть приводного рычага например повешенной на приводной рычаг рабочей одеждой 19
- Поворотные ручки завернуть настолько чтобы они слегка могли двигаться в проточках 19
- Риск защемления 19
- Сложить верхнюю часть ведущей ручки и оставить нижнюю часть корпуса в прилег ающем положении 19
- У модели mb 545 t на правой стороне ведущей ручки не имеется тросов поэтому у этой газонокосилки следует устанавливать бугель для защиты от перегиба 2 только слева 19
- Указание 19
- Установка бугеля для защиты от перегиба справа 19
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 20
- Внимание 20
- Указание 20
- Шесть 20
- Внимание 21
- Для обеспечения достаточной смазки двигателя при работе устройства на склонах необходимо соблюдать дополнительные сведения в имеющейся инструкции по эксплуатации двигателя 21
- Указание 21
- Указания по косьбе и мульчированию 21
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 22
- Бугель остановки двигателя 22
- Внимание 22
- Газонокосилка mb 545 vr снабжена двухсекционным приводным катком на задней оси 22
- Газонокосилка с газонным катком 22
- Кроме того трава выравнивается по направлению движения косилки таким образом на газоне остается рисунок полосами 22
- Он позволяет выполнять точное срезание травы вдоль кромки газона или вокруг растений 22
- Подготовка устройства к работе 22
- Тормоз муфта ножа bbc 22
- Внимание 23
- Указание 23
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 24
- При разряженной батарее или неисправном стартере невозможно запустить двигатель тросом стартера b запрещается производить попытки для запуска двигателя при помощи подсоединенного зарядного устройства 24
- Указание 24
- Внимание 25
- Указание 25
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 26
- Внимание 26
- Для получения необходимых сведений или помощи обращайтесь всегда к сотруднику сервисной службы viking рекомендует сервисный центр viking 26
- Для работ по очистке и техобслуживанию косилку опрокидывать передними колесами вверх перед опрокидыванием опустошить топливный бак снять травосборник и сложить верхнюю часть ведущей ручки см главу монтаж ведущей ручки затем поднять откидную крышку 26
- Если загрязнения не удается удалить с помощью воды щетки или тряпки то viking рекомендует применять специальный очиститель например специальный очиститель stihl 26
- Нельзя использовать агрессивные чистящие средства такие очистители могут повредить пластмассу и металл что может вызвать нарушение безопасной эксплуатации устройства viking 26
- Перед опрокидыванием косилки поставить ее на твердую горизонтальную и ровную поверхность установить наивысший уровень срезания так как в ином случае косилка может снова опрокинуться вперед 26
- Техобслуживание 26
- Указание 26
- Внимание 27
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 28
- Внимание 28
- Внимание 29
- Для сервисного обслуживания открутить 38 винт torx 25 и снять 39 крышку 29
- Коробка передач vario не требует технического обслуживания 29
- Приводную цепь следует смазывать не реже одного раза в год или по потребности используя стандартную консистентную смазку 29
- Техобслуживание газонного катка mb 545 vr 29
- Указание 29
- Шарикоподшипники и каток не требуют техобслужива ния 29
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 30
- Внимание 30
- Mb 545 t v ve vr vs 6340 702 0100 31
- Mb 545 vm 6103 760 9900 31
- Для предотвращения травм острыми и горячими частями устройства работать в перчатках 31
- Крепежные элементы косилочного ножа например винт ножа стопорную шайбу необходимо заменять при замене или монтаже ножа запчасти имеются в специализированном сервисном центре viking 31
- Нож косилки 31
- Перед транспортировкой выключить устройство отсоединить свечной наконечник и дождаться остановки ножа транспортировать устройство только при остывшем двигателе и с пустым топливным баком не переносить устройство в одиночку использовать подходящие погрузочные средства погрузочные рампы подъемные устройства закреплять устройство на погрузочной платформе крепежом достаточной грузоподъемности ремни тросы и пр при транспортировке устройства необходимо соблюдать местные законодательные предписания в особенности по безопасности погрузки и транспортировке предметов на погрузочных платформах 31
- Сведение к минимуму износа и предотвращение повреждений 31
- Стандартные запчасти 31
- Транспортировка 31
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 32
- Внимание 32
- Охрана окружающей среды 32
- Указание 32
- Поиск неисправностей 33
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 34
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 36
- 3 2800 2 3 2800 2 3 2800 37
- Заданное значение вибрации согласно en 12096 замеренное значение ahw м се 37
- Замер согласно en iso 20643 37
- Като 37
- Номинальная мощность при номинальной частоте вращения квт 37
- Погрешность k м се 37
- Технические данные 37
- 3 2800 2 3 2800 2 3 2800 38
- Sk tr hu sr hr cs lv lt ro el sl ru bg uk et 38
- Заданное значение вибрации согласно en 12096 замеренное значение ahw м се 38
- Замер согласно en iso 20643 38
- Номинальная мощность при номинальной частоте вращения квт 38
- Погрешность k м се 38
- Тип батареи mb 545 ve свинцово гелевый 12 в 17 a час 38
- En 836 39

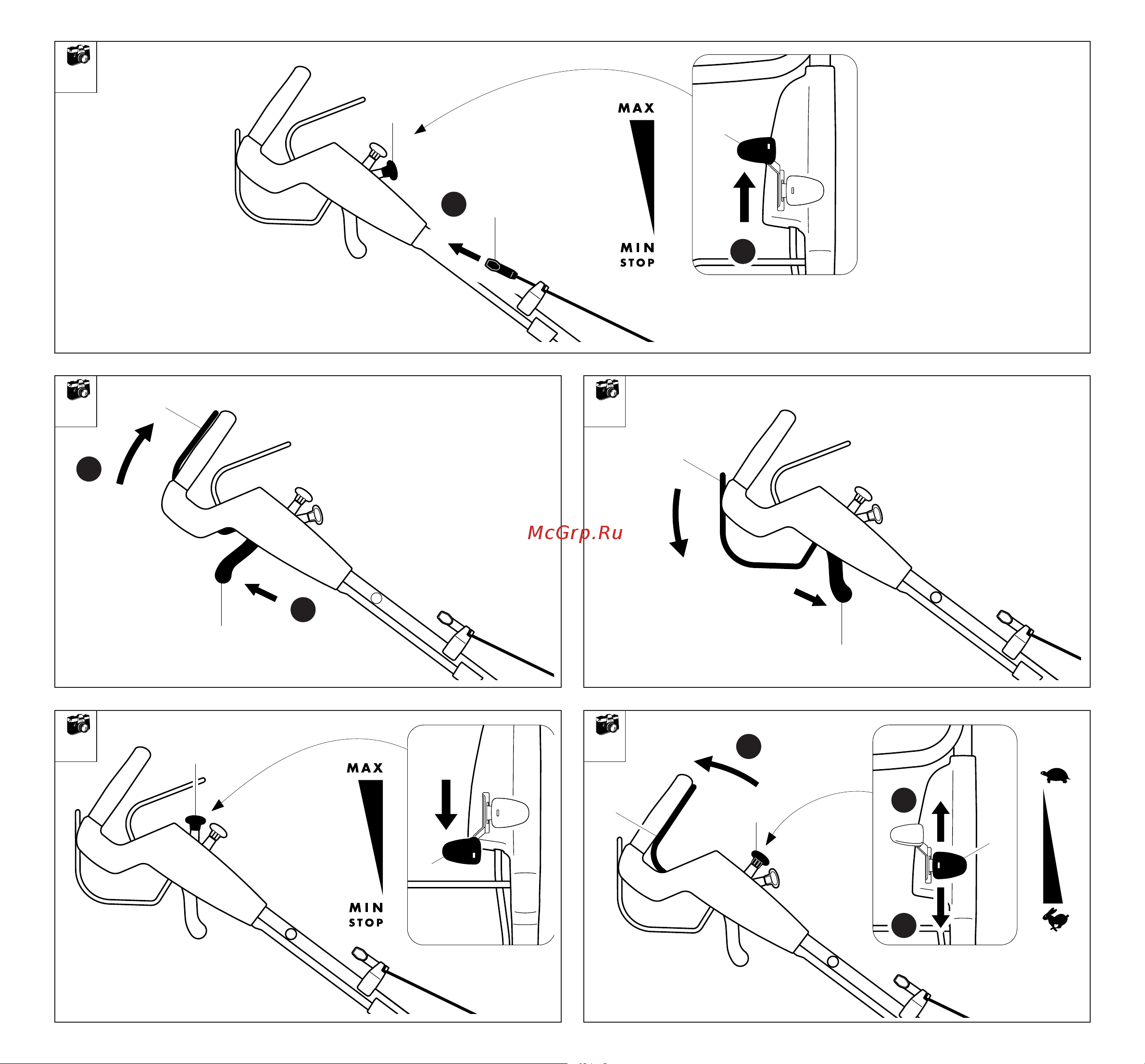

- Mb 545 t v ve vm vr остановить двигатель 39
- Mb 545 t v vm vr запустить двигатель 39
- Mb 545 ve вставить ключ зажигания запустить двигатель 39
- Mb 545 vs выключить нож косилки 39
- Mb 545 vs рукоятку регулятора подачи топлива установить в положение max запустить двигатель включить нож косилки 39
- Включить привод движения 39
- Год выпуска и серийный номер указаны на заводской табличке устройства 39
- Декларация изготовителя о соответствии директивам ес описание символов 39
- 04781119809g 42
