РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Примечание! На электростанции БЭС 12500ЕМК выключатель двигателя

находиться на отдельной панели.

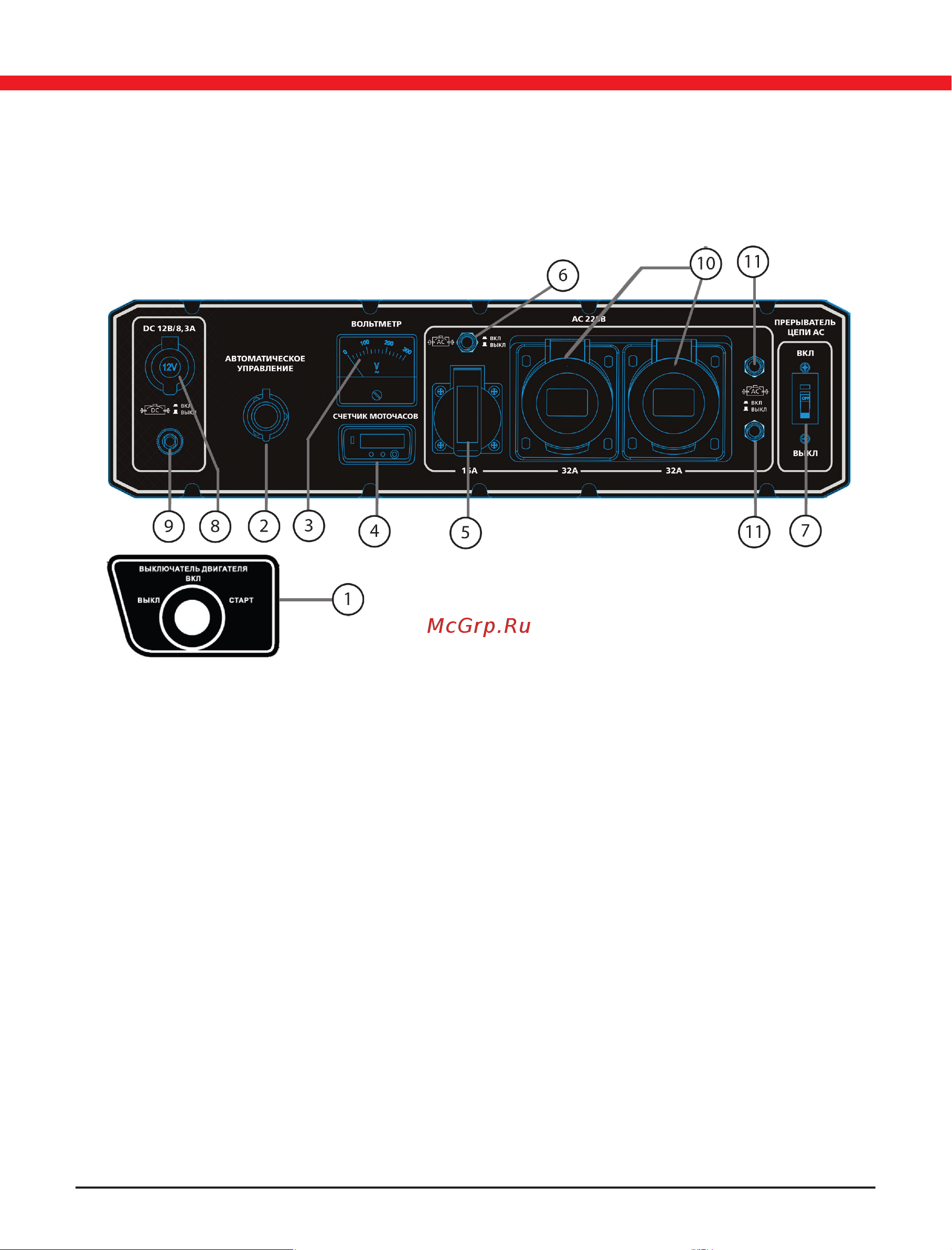

Панель управления (БЭС12500ЕАМК)

Рис. 2

1 – выключатель двигателя

2 – разъем подключения блока

автоматического управления

(БЭС 6500ЕАМ, БЭС 8000ЕАМ)

3 – вольтметр

4 – счетчик моточасов

5 – розетки 220В/16А

6 – предохранитель розетки 220В/16А

(кроме БЭС 5000РМ)

7 – прерыватель цепи 220В

8 – клеммы постоянного тока 12В/8.3А

9 – предохранитель выхода 12В/8.3А

10 – розетка 220В/32А (кроме БЭС 5000РМ)

11 - предохранитель розетки 220В/32А
