ПРОФИ

1. Выключатель сети

2. Предохранитель 40 и более А

3. Кабель сварочной горелки MIG

4. Желто-зелёный заземляющий кабель

(земля, не соединять с нулевой фазой)

УСТАНОВКА И

ЭКСПЛУАТАЦИЯ

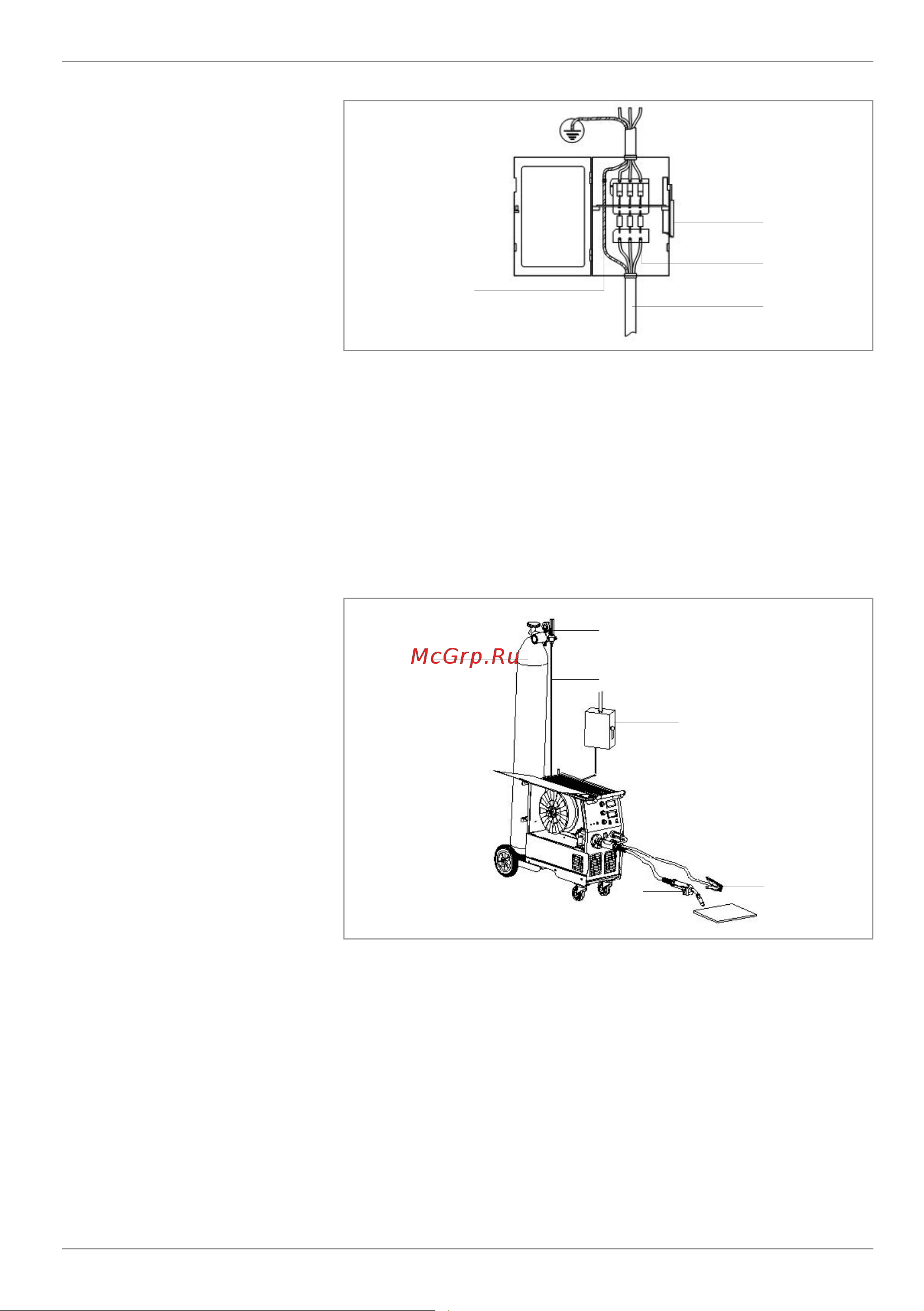

Схема подключения

при MIG сварке

Подключайте кабели как показано на рисунке или любым иным

корректным способом. Убедитесь в том, что аппарат отключен

от сети перед подсоединением кабелей. Не подключайте два

сварочных аппарата к одному блоку выключателя. Не обяза-

тельно заземлять кабель (4), если заземлен корпус аппарата.

1. Редуктор

2. Газовый баллон

3. Газовый шланг

4. Сеть (380В)

5. Горелка MIG

6. Клемма заземления

Подсоедините сетевой кабель с соответствующими характе-

ристиками к сетевому разъему на задней панели сварочного

аппарата через предохранитель 40 или более А и к 3-х фазной

сети питания частотой 50Гц. При подсоединении кабеля, надеж-

но заземлите аппарат проводом с поперечным сечением 4 мм

или более.

Схема подключения

при MIG сварке
