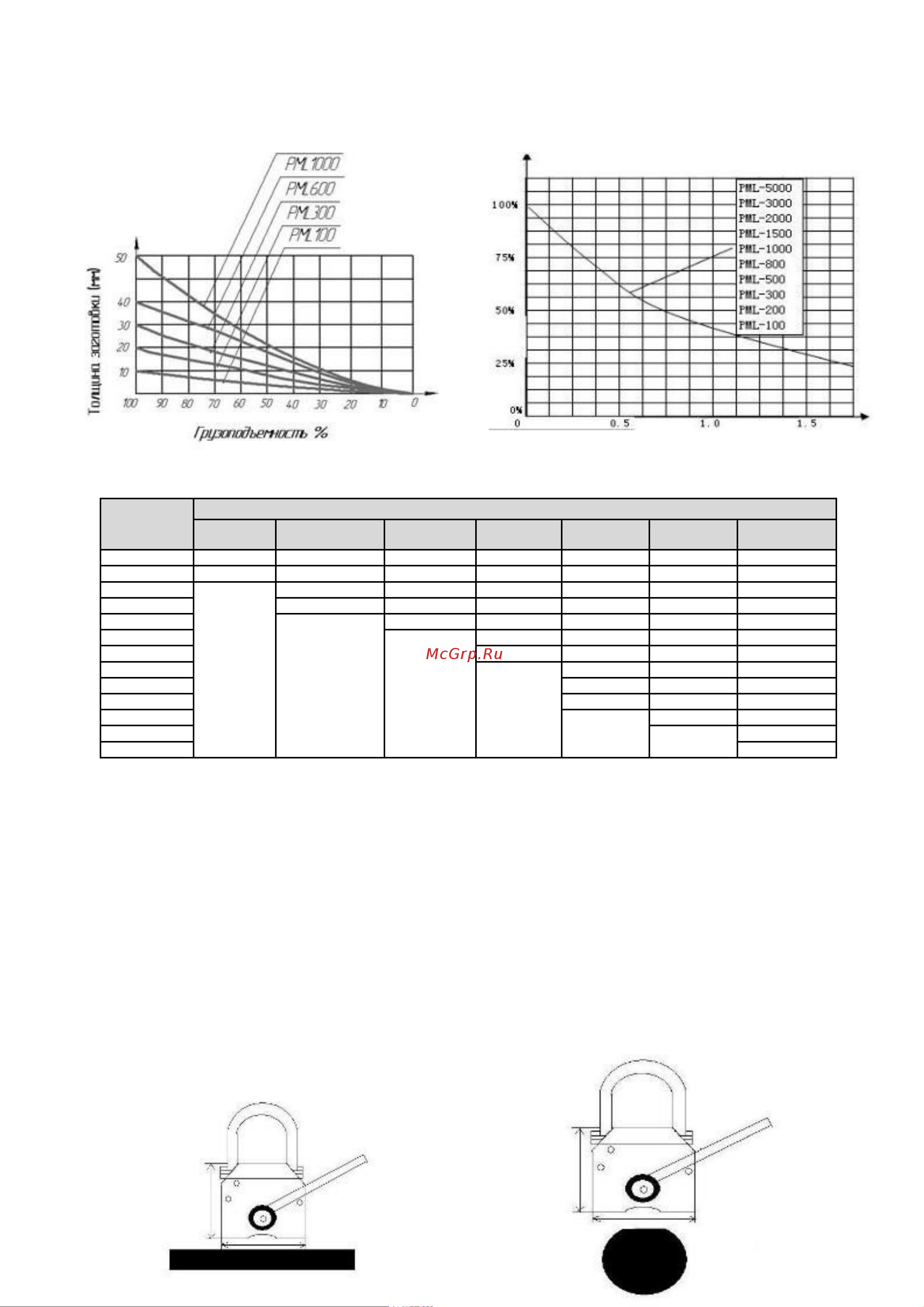

Рисунок 3. Графики кривых безопасности работы.

Толщина

металла,

мм

Ориентировочная грузоподъемность (% от номинальной)

PML-100 PML-300 PML-600

PML-

1000

PML-2000 PML-3000 PML-6000

≥5 35% 25% 20% 15% 10% 10% 5%

≥10 65% 45% 40% 30% 20% 15% 10%

≥15

100%

75% 55% 45% 30% 25% 20%

≥20 85% 70% 55% 40% 35% 30%

≥25

100%

85% 65% 50% 45% 40%

≥30

100%

70% 60% 55% 45%

≥35 85% 70% 65% 55%

≥40

100%

80% 75% 60%

≥45 85% 80% 70%

≥50 90% 85% 80%

≥55

100%

90% 85%

≥60

100%

90%

≥100 100%

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Во время работы следите за тем, чтобы поверхность груза оставалась чистой от ржавчины, заусенцев,

стружки и т. д., так как неплотное прилегание полюсов грузозахвата к заготовке снижает грузоподъемность.

Для наилучшей работы центральная линия грузозахвата должна совпадать с осью груза. Перед началом работы

установите грузозахват на верхнюю поверхность груза и, нажав кнопку, поверните рукоятку из положения

"OFF" (выключено) в положение "ON" (включено). Убедитесь, что блокирующий стопор на ручке автоматически

зафиксировался. После этого нужно испытать работу с грузом, подняв его на высоту 200-300 мм. Если механизм

функционирует нормально, то можно продолжать работу.

При подъеме и перемещении грузов цилиндрической формы располагайте грузозахват по

цилиндрической поверхности так, чтобы он контактировал V образным пазом по 2 линиям.

Когда работа по подъему и перемещению закончена, нажмите кнопку на рукоятке, чтобы отключить

стопор. После этого рукоятку поверните из положения "ON" (включено) в положение "OFF" (выключено).

Грузозахват находится теперь в нейтральном состоянии, его можно отсоединить от груза.

Процент от начальной

нагрузки

Величина воздушного

зазора
