Паспорт разработан в соответствии с требованиями ГОСТ 2.601

STOUT Редакция №2 Дата: 21.09.2023

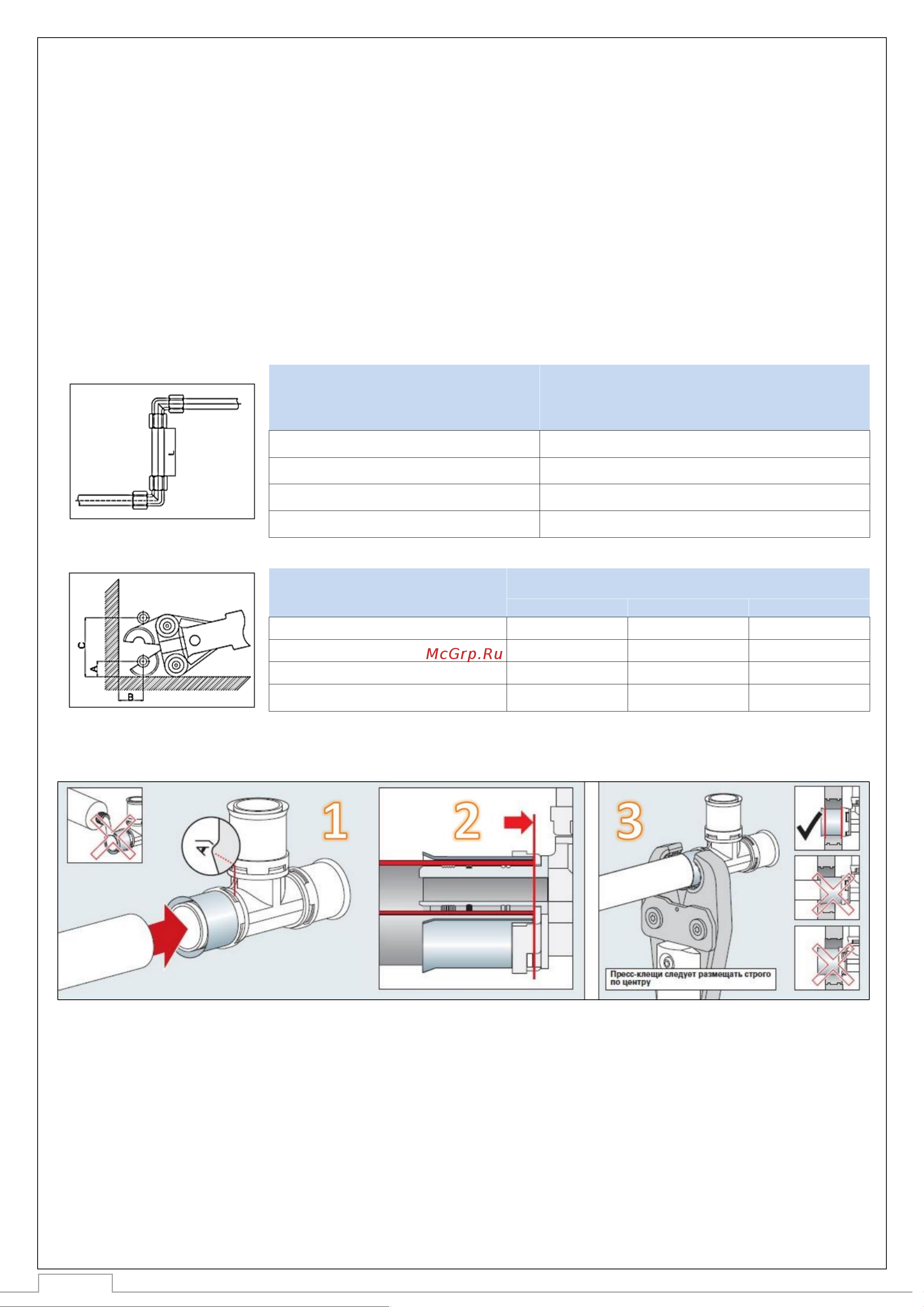

6.2. МОНТАЖ ПРЕСС-ФИТИНГОВ

Внимание! Перед монтажом внимательно ознакомиться с инструкцией по работе монтажным

инструментом. Несоблюдение требований настоящей инструкции повлечет за собой протечку,

исправить которую невозможно!

Пресс-фитинги, за исключением модификаций с резьбовыми штуцерами, являются надежным

неразборным соединением. Их можно размещать в недоступных местах, в том числе при подготовке

пола.

При прокладке трубопровода расстояние между соседними фитингами должно быть не менее

указанного в таблице. Также следует соблюдать зазоры между трубами, стеной и полом для

свободного оперирования обжимным инструментом.

6.2.1. КРАТКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА ПРЕСС-ФИТИНГОВ

1) Отрезать трубу перпендикулярно её оси с помощью подходящего трубореза;

2) Откалибровать конец трубы внутри калибратором;

3) Нанести внутрь трубы силиконовую смазку;

4) Вставить трубу в обжимную гильзу до упора так, чтобы ее край был виден в контрольном

отверстии гильзы;

5) Для зажима гильзы необходимо использовать специальные ручные или электрические пресс-

клещи со сменными вкладышами типа ТН, H, B или U и размером, соответствующим диаметру

обжимаемой трубы, что принципиально важно для безаварийной работы системы. В таблице

ниже показаны профили вкладышей и их соответствие различным диаметрам фитингов.

НОМИНАЛЬНЫЙ ДИАМЕТР

ПРИСОЕДИНИТЕЛЬНОЙ ТРУБЫ DN, ММ

МИНИМАЛЬНО ДОПУСТИМОЕ РАССТОЯНИЕ МЕЖДУ

СОСЕДНИМИ ПРЕСС-ФИТИНГАМИ L, ММ

НОМИНАЛЬНЫЙ ДИАМЕТР

ПРИСОЕДИНИТЕЛЬНОЙ ТРУБЫ DN, ММ

МИНИМАЛЬНО ДОПУСТИМЫЕ ЗАЗОРЫ МЕЖДУ ТРУБАМИ И

ОГРАЖДЕНИЯМИ ЗДАНИЯ, ММ
