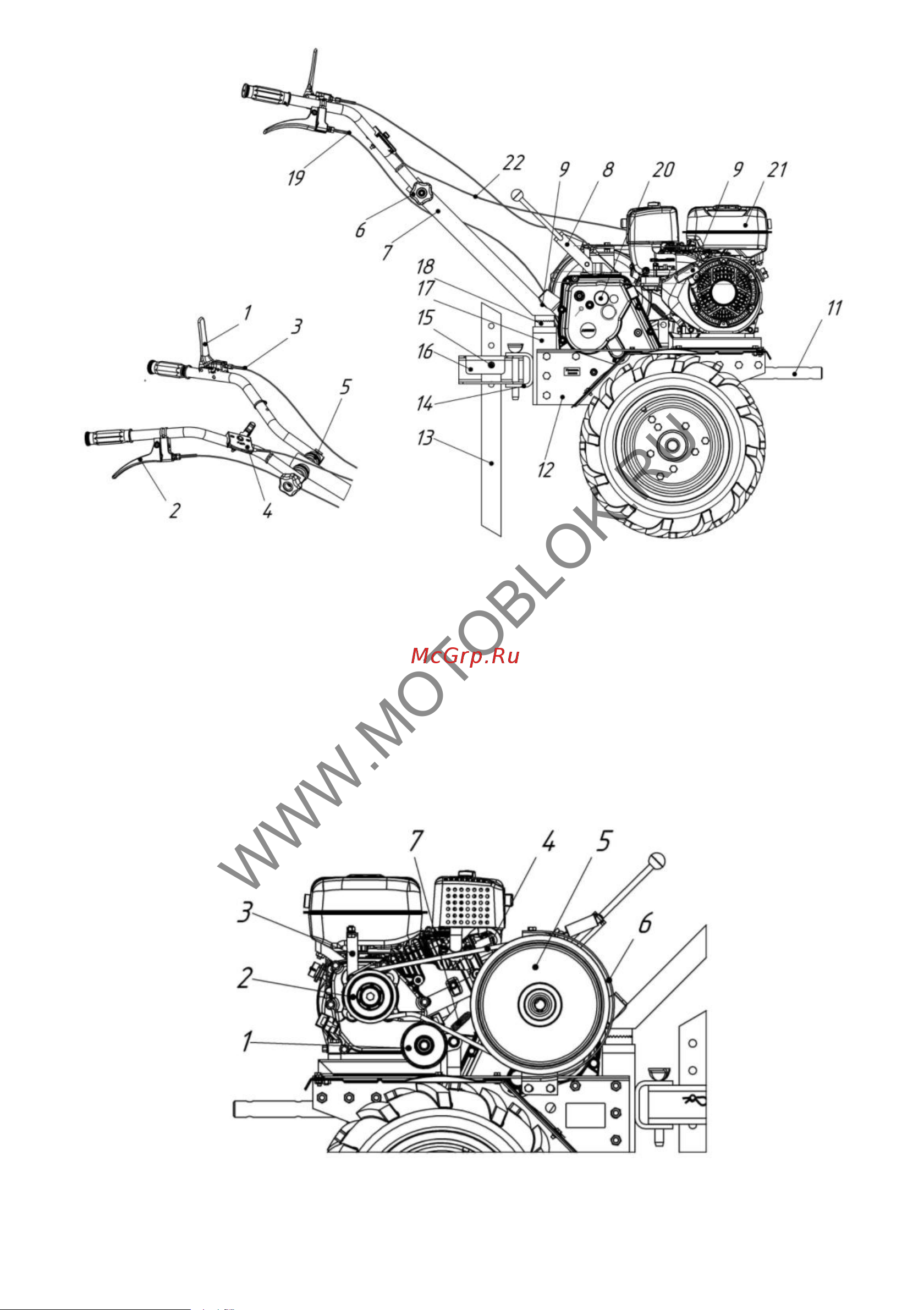

Рис.1. Общий вид мотоблока (вид справа).

1-рычаг сцепления; 2-рычаг разобщения осей; 3-трос включения сцепления;

4-рукоятка управления дроссельной заслонкой; 5-узел регулирования руля в

вертикальной плоскости; 6-крыльчатая гайка; 7-рулевая колонка; 8-узел пере-

ключения передач; 9-болт фиксации положения поворота руля; 10-ручка стар-

тера двигателя; 11-штырь для навесного оборудования и грузов-утяжелителей;

12-рама; 13-ограничитель; 14-сцепная скоба; 15-кронштейн сцепки; 16-фиксатор

положения ограничителя; 17-стойка руля; 18-узел регулирования руля в гори-

зонтальной плоскости; 19-трос управления разобщением осей; 20-редуктор;

21-двигатель; 22-трос газа.

Рис.2. Общий вид мотоблока. Вид слева (защитный кожух снят).

1-шкив сцепления; 2-ведущий шкив (вал отбора мощности); 3-кронштейн;

4-клиновой ремень; 5-шкив редуктора; 6-защитный кожух; 7-пружина возврата

натяжного ролика.
