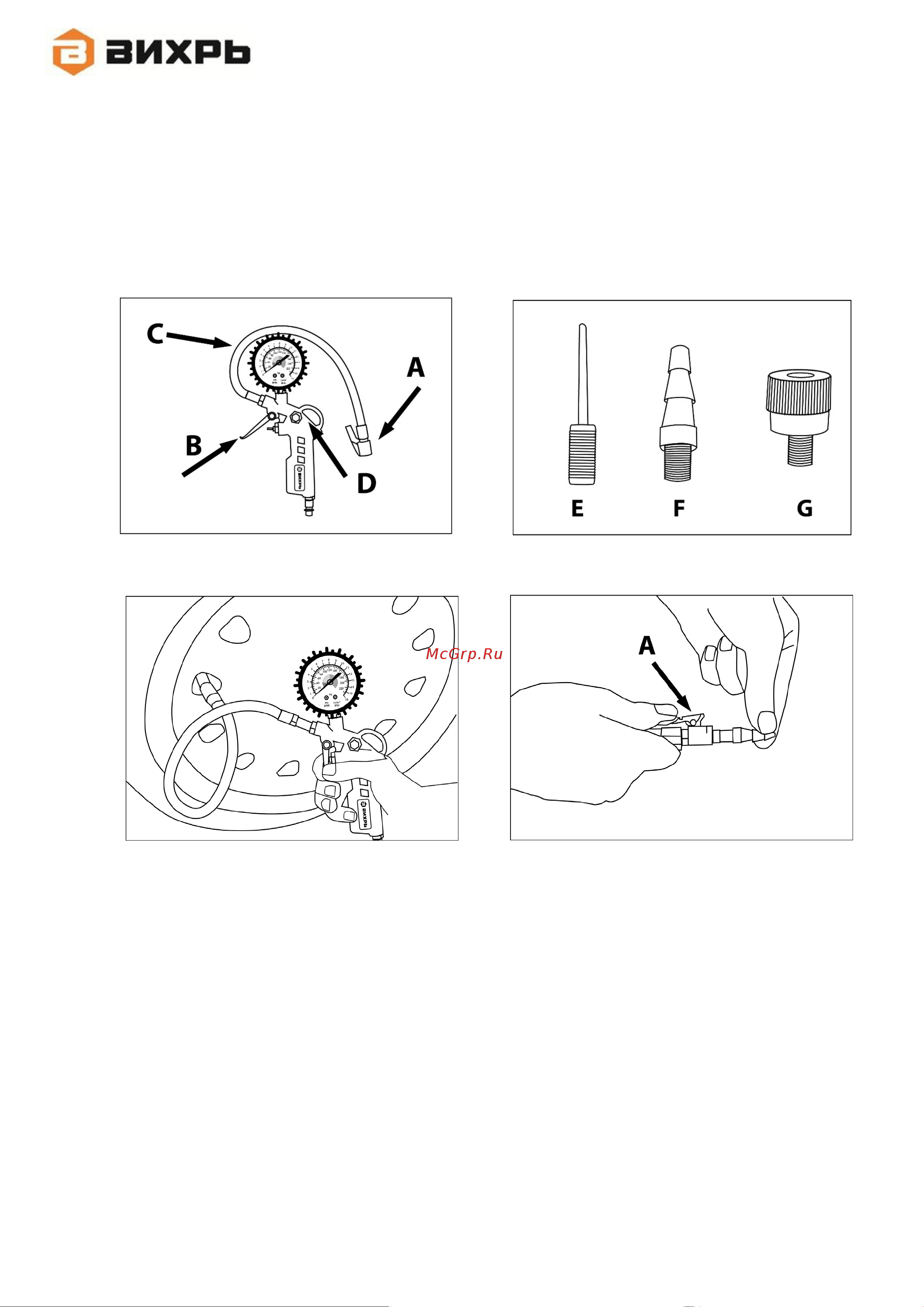

шлангу через соответствующее переходное устройство (рис. 14).

- Переходное устройство E для футбольных мячей

- Переходное устройство F для надувных лодок, матрасов и бассейнов

- Переходное устройство G для некоторых типов велосипедных шин.

Нажав на язычок A, вставьте переходное устройство в шланг (рис. 16).

Утопите переходное устройство в шланге, как показано на рис. 16, и

отпустите язычок A. Чтобы зафиксировать переходное устройство в нужном

положении, слегка поверните его вокруг своей оси по часовой стрелке.

Рис. 13. Рис. 14.

Рис. 15. Рис.16.

10. РАБОТА ПИСТОЛЕТОМ ДЛЯ ВЯЗКИХ ЖИДКОСТЕЙ

- При работе надевайте комбинезон, защитные перчатки, респиратор и обувь.

- Распыляя легко воспламеняющиеся химические вещества, никогда не

направляйте струю в сторону открытого пламени, источника тепла или искр.

1. Подсоедините пистолет к компрессору, как описывается в разделе 5.

2. Настройте компрессор на рекомендуемое для рабочего давления.

3. Открутите стакан от корпуса пистолета B (рис. 17). Заполните его нужным

веществом и снова прикрутите стакан к корпусу пистолета B.

4. Распылитель готов к работе. Для работы нажмите рычаг

C (рис. 18).

5. Ширина распыляемой струи регулируется поворотом насадки D, которая

фиксируется на пистолете гайкой E (рис. 19).
