регулятора давления А.

4. Один конец спиралеобразного шланга оканчивается штуцером D.

Вставьте ее с нажимом в выходное отверстие С на компрессоре (рис. 1). При

правильном подсоединении слышится характерный металлический щелчок.

5. Пневмоинструмент подключается к противоположному концу шланга

Е. Подсоедините штуцер F с нажимом к шлангу (рис. 2).

6. После подсоединения шланга и инструмента к компрессору можно

начинать работу.

7. Включите компрессор. Как только будет достигнуто заданное рабочее

давление, компрессор автоматически остановится сам.

8. По окончании работы перекройте струю сжатого воздуха, повернув ручку

А против часовой стрелки. Некоторое время продолжайте работать

пневмоинструментом, пока не убедитесь, что остаточный воздух больше на

него не поступает. После этого отключите шланг от компрессора, оттянув

назад наружное кольцо G (рис 1. Отсоединив шланг, можно отсоединить

штуцер Е пневмоинструмента. Для этого повторите те же действия, что и при

подсоединении штуцера D (рис.1).

При смене пневмоинструмента и изменении рабочего давления

компрессор в норме автоматически останавливается и через

определенный интервал времени сам перезапускается.

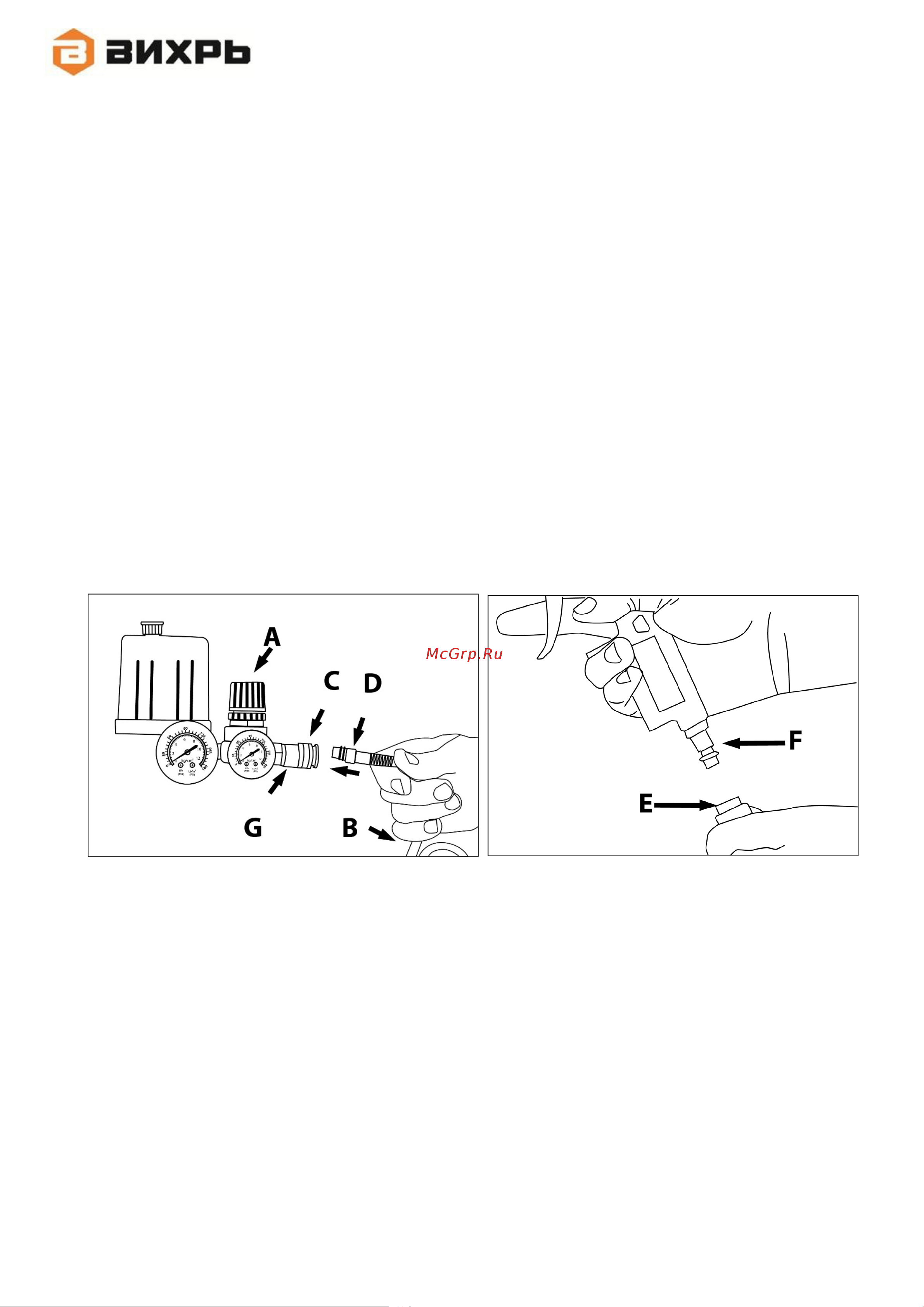

Рис. 1 Рис. 2

6. РАБОТА КРАСКОРАСПЫЛИТЕЛЕМ

При работе с краскораспылителем надевайте защитную маску, очки и

перчатки. Рабочее помещение должно хорошо проветриваться.

Некоторые краски и лаки легко воспламеняются, поэтому с

краскораспылителем нельзя работать вблизи источников тепла, искр или

открытого пламени. Нельзя направлять на них струю распыляемой краски.

1. Подсоедините краскораспылитель к компрессору, как описывается в

разделе 5.

2. Настройте компрессор на нужное рабочее давление.

3. Подведите стакан А под соответствующее гнездо В и вкрутите стакан в

него (рис. 5). Проверьте, чтобы стакан прочно сидел в резьбе гнезда, иначе
