5. МОНТАЖ ЖИДКОСТНОГО ТРУБОПРОВОДА

5.1 Материалы и размеры труб

Таблица 6-1

Материал трубы Медные трубы для кондиционеров

Модель 42,5/51/68 85/102

Соединения змеевика

(плоская панель)

3/4 дюйма 3/4 дюйма

5.2 Присоединение жидкостного трубопровода

Подсоединение трубопровода должно выполняться опытными специалистами. При со-

единении труб внутреннего блока следует использовать два гаечных ключа.

ПРИМЕЧАНИЕ

Информацию о подсоединении жидкостного трубопровода факойла, оборудованного

расширительным клапаном, смотрите в инструкции по монтажу.

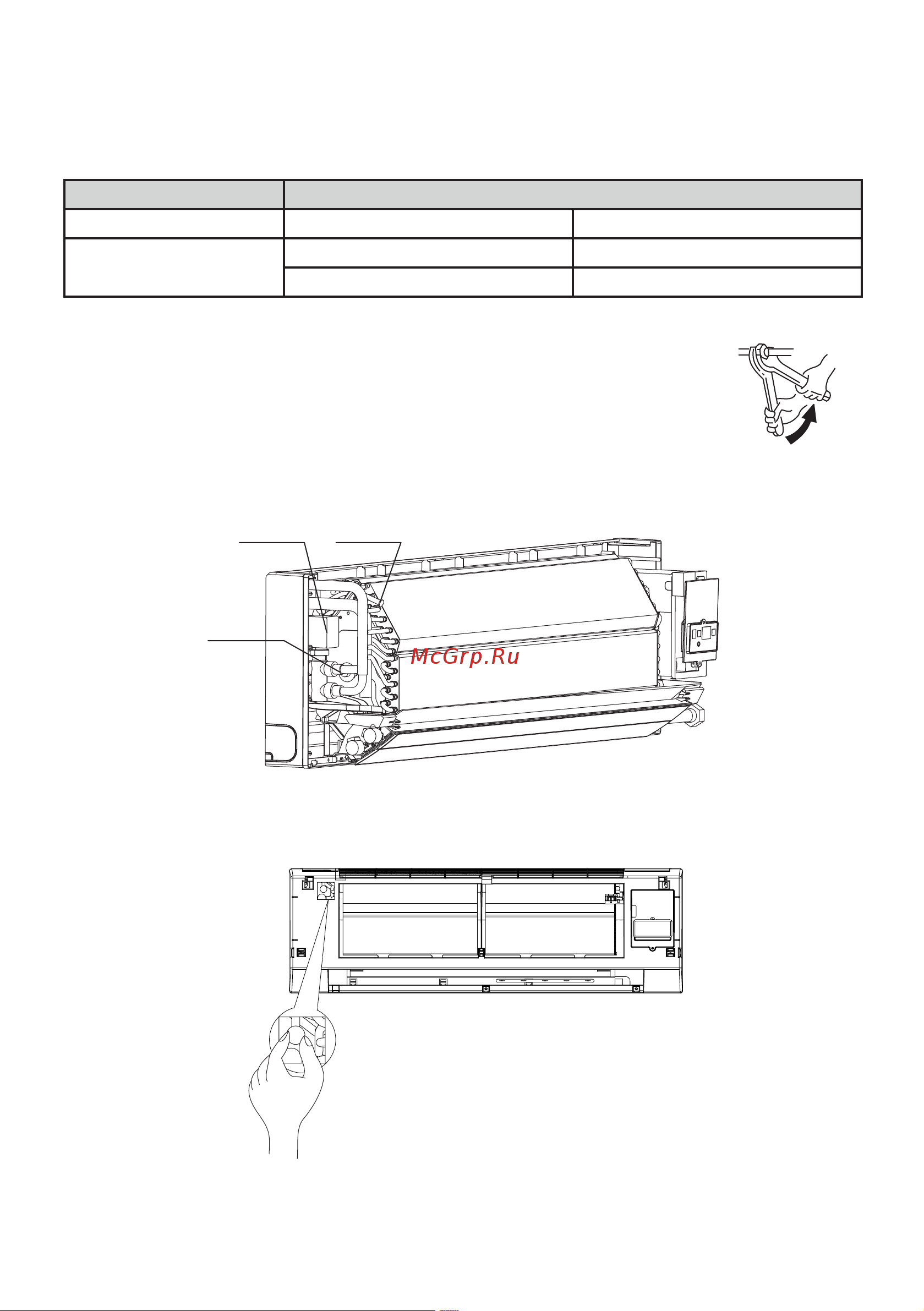

Рис. 5-2

• При первом тестовом запуске полностью откачайте воздух из теплообменников через выпускные вентили.

Рис. 5-2

Трехходовой вентиль

(4 патрубка)

Выпускной вентиль

Соединитель
