FORTUNA H

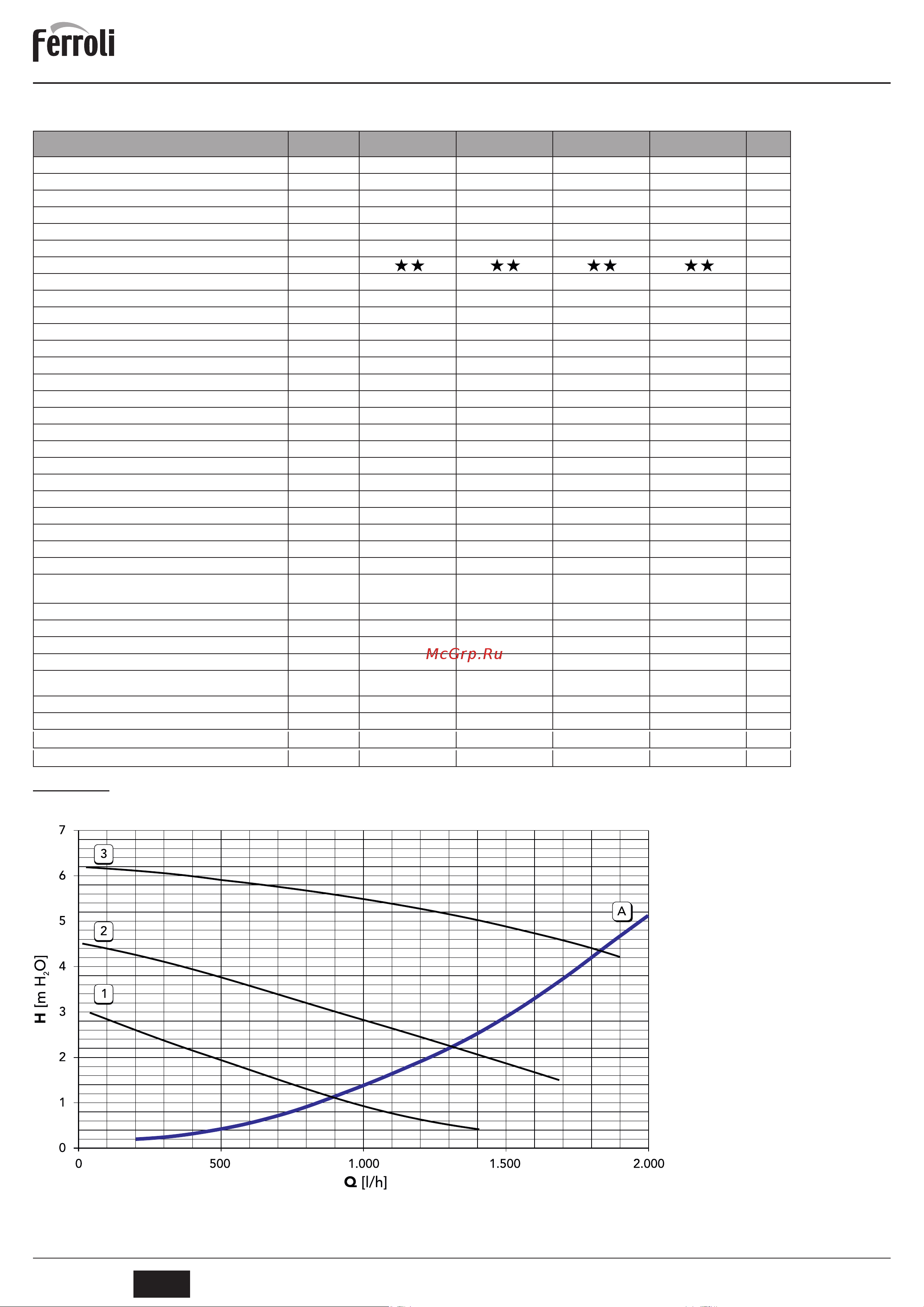

5.3 Таблица технических данных

В правой колонке указано сокращение, используемое на табличке технических данных

Параметр

Единица

измерения

FORTUNA H 13 FORTUNA H 24 FORTUNA H 32 FORTUNA H 40

Макс. мощность кВт 14 25,8 34,7 44,1 (Q)

Мин. мощность кВт 8,3 8,3 11 14,3 (Q)

Макс. тепловая мощность в режиме отопления кВт 13 24 32 40 (P)

Мин. тепловая мощность в режиме отопления кВт 7,2 7,2 12,1 13 (P)

КПД P

max

(80–60°С) % 91,0 91,0 91,0 91,0

КПД при Р = 30% Р

max

% 89,6 89,6 89,6 89,6

Класс эффективности по директиве 92/42 ЕЕС –

Класс NOx – 3 (<150 мг/кВт-ч) 3 (<150 мг/кВт-ч) 3 (<150 мг/кВт-ч) 3 (<150 мг/кВт-ч) (NOx)

Диаметр форсунок горелки G20 мм 12x1,28 12x1,28 15x1,3 21x1,3

Давление подачи газа G20 мбар 13 – 20 13 – 20 13 – 20 13 – 20

Максимальное давление на горелке газа G20 мбар 11,0 11,0 11,0 11,0

Минимальное давление на горелке газа G20 мбар 1,0 1,0 1,0 1,0

Макс. расход газа G20 отопл. м

/ч 1,48 2,73 3,65 4,63

Мин. расход газа G20 м

/ч 0,88 0,88 0,88 1,5

Диаметр форсунок горелки GЗ1 мм 12x0,81 12x0,81 15x0,81 21x0,81

Давление подачи газа GЗ1 мбар 37 37 37 37

Максимальное давление на горелке газа G31 мбар 21 21 21 21

Минимальное давление на горелке газа GЗ1 мбар 3 3 3 3

Макс. расход газа GЗ1 отопл. кг/ч 1,10 2,00 2,8 3,10

Мин. расход газа G31 кг/ч 0,65 0,65 0,65

1,1

Макс. рабочее давление воды в системе отопления бар 3 3 3 3 (PMS)

Мин. рабочее давление воды в системе отопления бар 0,8 0,8 0,8 0,8

Макс. температура в системе отопления °С 90 90 90 90 (tmax)

Объем воды в системе отопления л 1 1 1,2 1,5

Объем расширительного бака системы отопления л 6 6 8 10

Предварительное давление расширительного бака системы

отопления

бар 1 1 1 1

Класс защиты IP X5D X5D X5D X5D

Напряжение питания В/Гц 230В/50Гц 230В/50Гц 230В/50Гц 230В/50Гц

Потребляемая электрическая мощность Вт 110 110 110 110

Вес порожнего котла кг 34 34 38 40,3

Тип агрегата для модели F

С12-С22-СЗ2-С42-С52

С62-С72-С82-B22

С12-С22-СЗ2-С42-С52

С62-С72-С82-B22

С12-С22-СЗ2-С42-С52

С62-С72-С82-B22

С12-С22-СЗ2-С42-С52

С62-С72-С82-B22

Тип аrрегата для модели С В

11BS

Номинальная/минимальная температура продуктов сгорания °С 85/117 85/117 85/117 85/117

5.4 Диаграммы

Потери напора циркуляционных насосов

А = Потери напора в котле – 1,2 и З = Скорость циркуляционного насоса

Диаметр

дымохода для котлов с открытой камерой "С"

Диаметр

дымохода для котлов с закрытой камерой "F"

0/100; 80/80

0/100; 80/80 60/100; 80/80

0/125; 80/80
