www.promrukav.ruРекомендации по проектированию и монтажу при подземной прокладке

6.9.3. Колодец КС-3, ККТ-1

Установка колодца выполняется в подготовленный котлован, глубиной, определяемой соответствующей про-

ектной задачей. На дне котлована создаётся утрамбованное песчаное основание, высотой не менее 100 мм,

на которое устанавливается колодец или анкерная плита/бетонное основание. После монтажа вводов в коло-

дец производится послойная засыпка котлована песком с дальнейшим его уплотнением.

Якорение колодца КС-3, ККТ-1

В случаях установки колодца в местах с высоким уровнем грунтовых вод во избежание его всплытия колодец

необходимо закрепить на предварительно подготовленном на дне котлована бетонном основании или анкер-

ной плите. Фиксация колодца производится с помощью металлических скоб.

210 210

Плиты ПЗК

или сигнальная лента

Плита анкерная

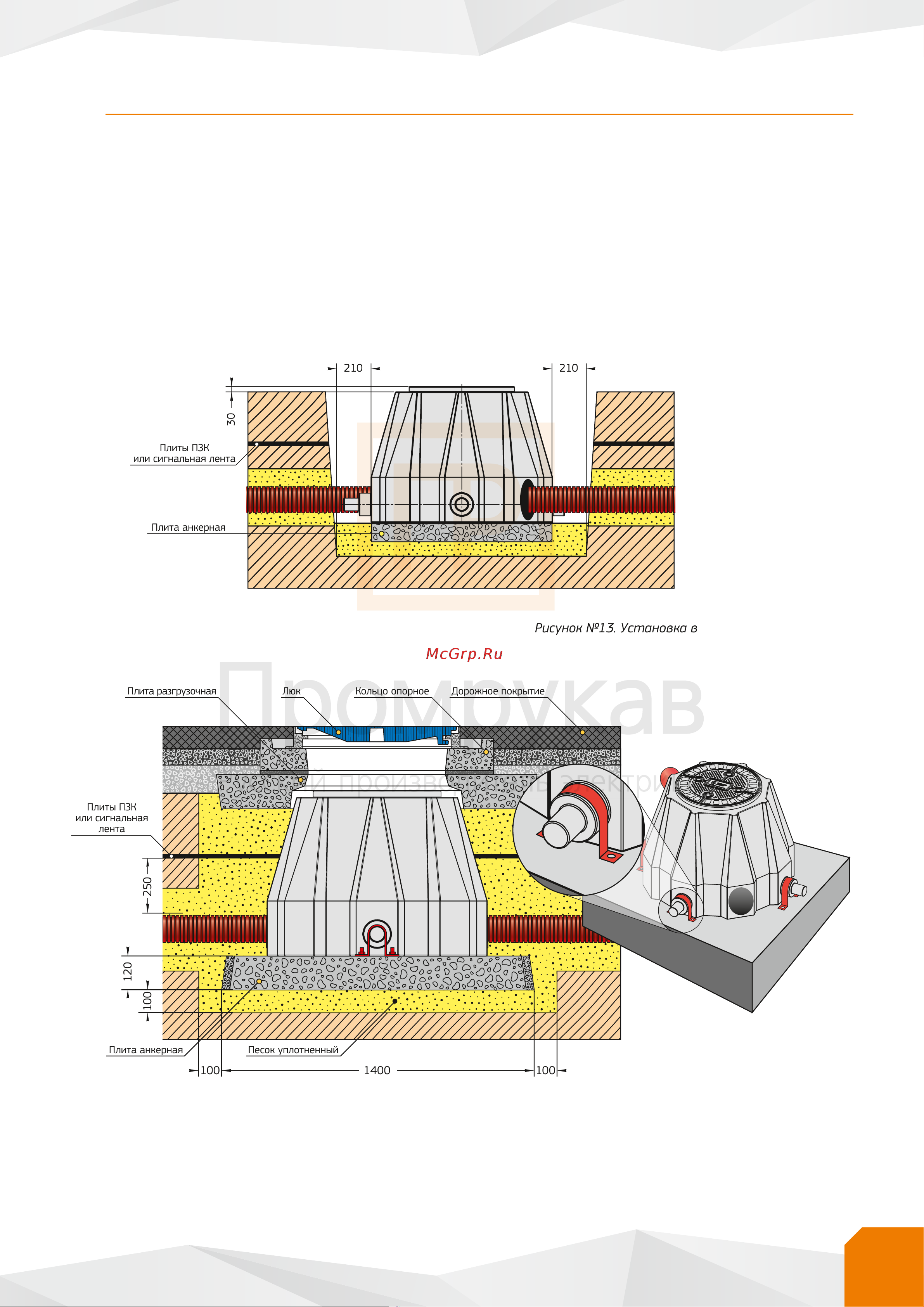

Рисунок №13. Установка вне проезжей части

100

120

Люк

Дорожное покрытие

Кольцо опорноеПлита разгрузочная

1400100 100

Песок уплотненныйПлита анкерная

Плиты ПЗК

или сигнальная

лента

250

Рисунок №14. Установка под проезжую часть
