17
7. Трансмиссионное масло
Установите мотокультиватор на горизонтальную поверхность и выверните пробку заливного отвер-
стия. Уровень масла должен доходить до нижней кромки заливного отверстия. Если уровень масла
низкий, долейте рекомендованное масло.
Рекомендованное масло
Используйте моторное масло 10W-30, предназначенное для четырехтактных двигателей, соот-
ветствующее или превосходящее требования к категории SE или выше по классификации API (или
эквивалентное). На упаковке масла должна быть наклейка с указанием категории SE или выше по
классификации API (или эквивалентное).

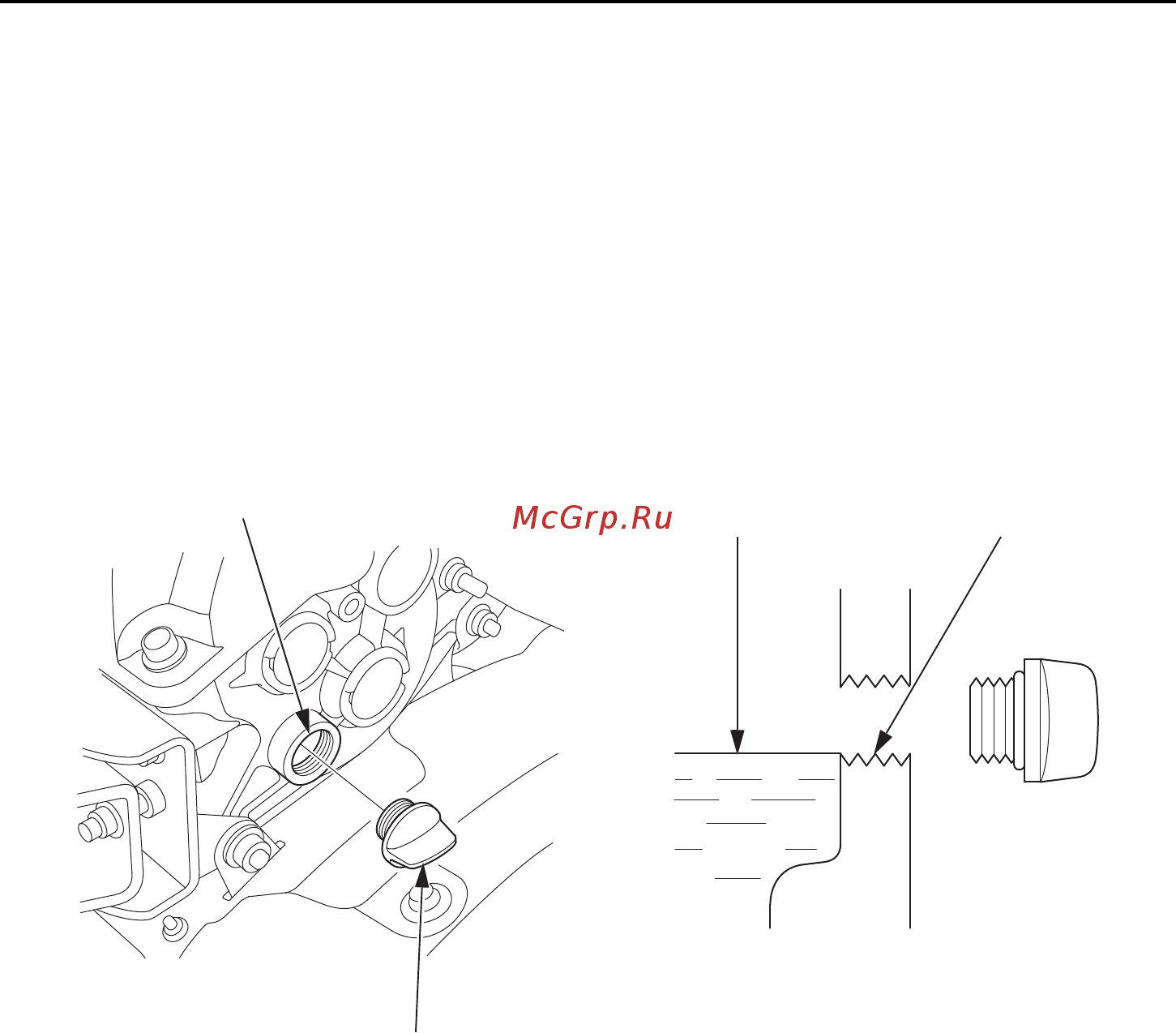

ПРОБКА МАСЛОНАЛИВНОГО ОТВЕРСТИЯ ТРАНСМИССИИ
МАСЛОНАЛИВНОЕ ОТВЕРСТИЕ ВЕРХНИЙ ПРЕДЕЛ
НИЖНЯЯ КРОМКА
МАСЛОНАЛИВНОГО
ОТВЕРСТИЯ
