Руководство по эксплуатации поломоечных машин МЕТЛАНА М50Е / М50В / М50ВТ

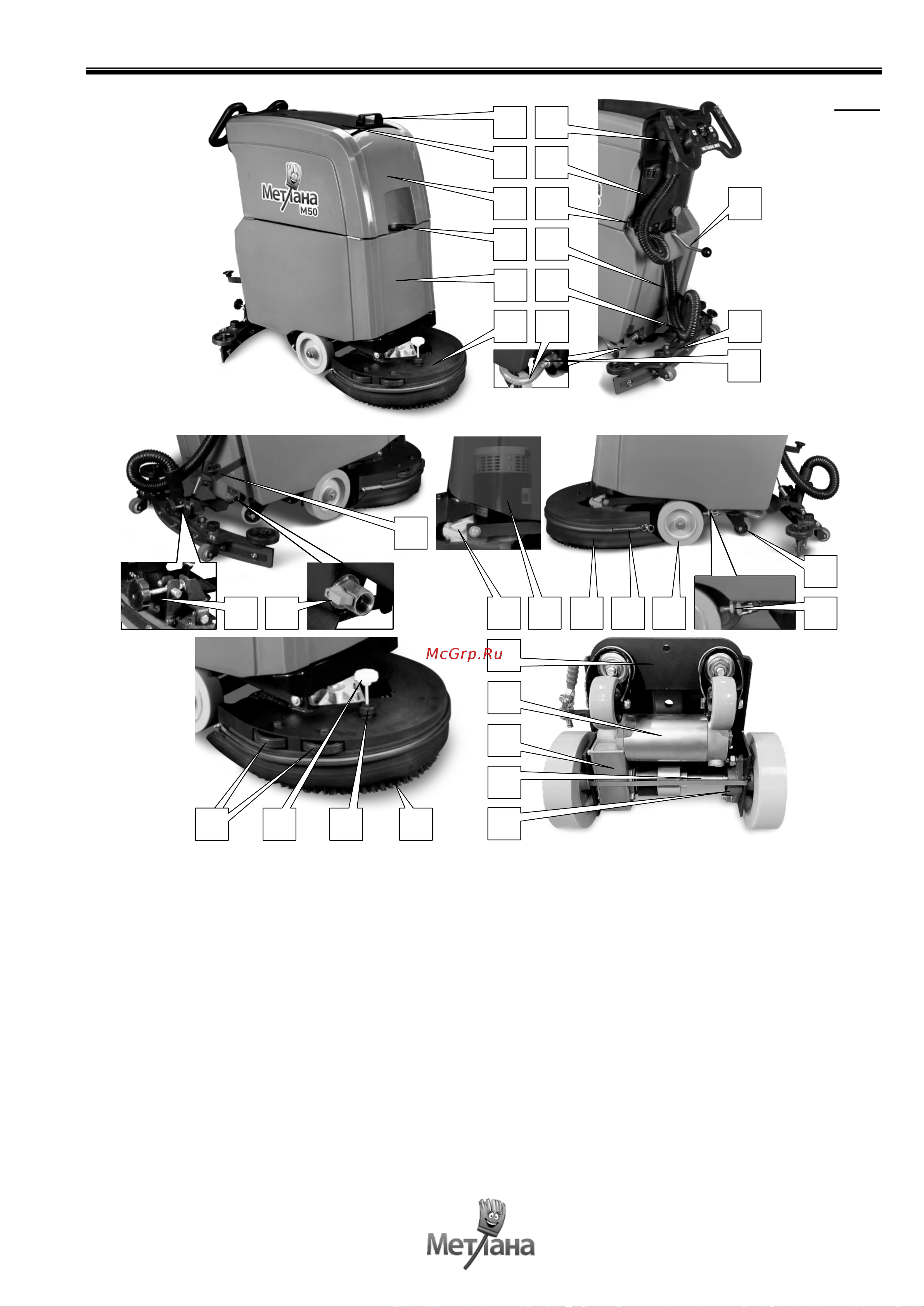

Рис. 1

1 – Ручка крышки бака грязной воды

2 – Крышка верхнего бака с вакуумным мотором

3 – Бак грязной воды

4 – Отверстие для залива чистой воды с крышкой

5 – Бак чистой воды

6 – Корпус щеточного узла

7 – Руль с панелью управления

8 – Шланг слива грязной воды

9 – Защелка-фиксатор бака грязной воды

10 – Трос подъема водосборной балки

11 – Всасывающий шланг

12 – Шланг подачи чистой воды

13 – Рычаг подъема и опускания водосборной балки

14 – Водосборная балка

15 – Кран подачи чистой воды

16 – Регулировочный винт водосборной балки

17 – Кран слива бака чистой воды

18 – Рычаг подъема и опускания щеточного узла

19 – Редуктор привода моющей щетки

20 – Мотор привода моющей щетки

21 – Резиновая юбка кожуха щетки

22 – Стальная полоса крепления юбки (с пружиной)

23 – Основное колесо

24 – Стояночный тормоз

25 – Опорное поворотное колесо

26 – Колесо-отбойник щеточного узла

27 – Ручка регулировки угла наклона щетки*

28 – Контргайка ручки регулировки наклона щетки*

29 – Дисковая моющая щетка**

30 – Основание стальной рамы машины

31 – Мотор привода основных колес***

32 – Редуктор привода основных колес***

33 – Ведущая ось***

34 – Опорный подшипник ведущей оси***

*Кроме модификации М50ВТ

**Серийно машина поставляется с дисковой моющей щеткой средней жесткости. Опционально могут приобретаться: мягкая

щетка, жесткая щетка, держатель пада.

***Только для модификации М50ВТ
