3.2.4 Схема подключения при однофазном питании преобразователя
частоты
Меры предосторожности при выполнении электромонтажа
1. После выключения питания преобразователя частоты на шине
постоянного тока присутствует остаточное напряжение. Прежде чем
прикасаться к элементам оборудования, убедитесь, что напряжение на
шине не превышает 36 В, в противном случае возможно поражение
электрическим током.

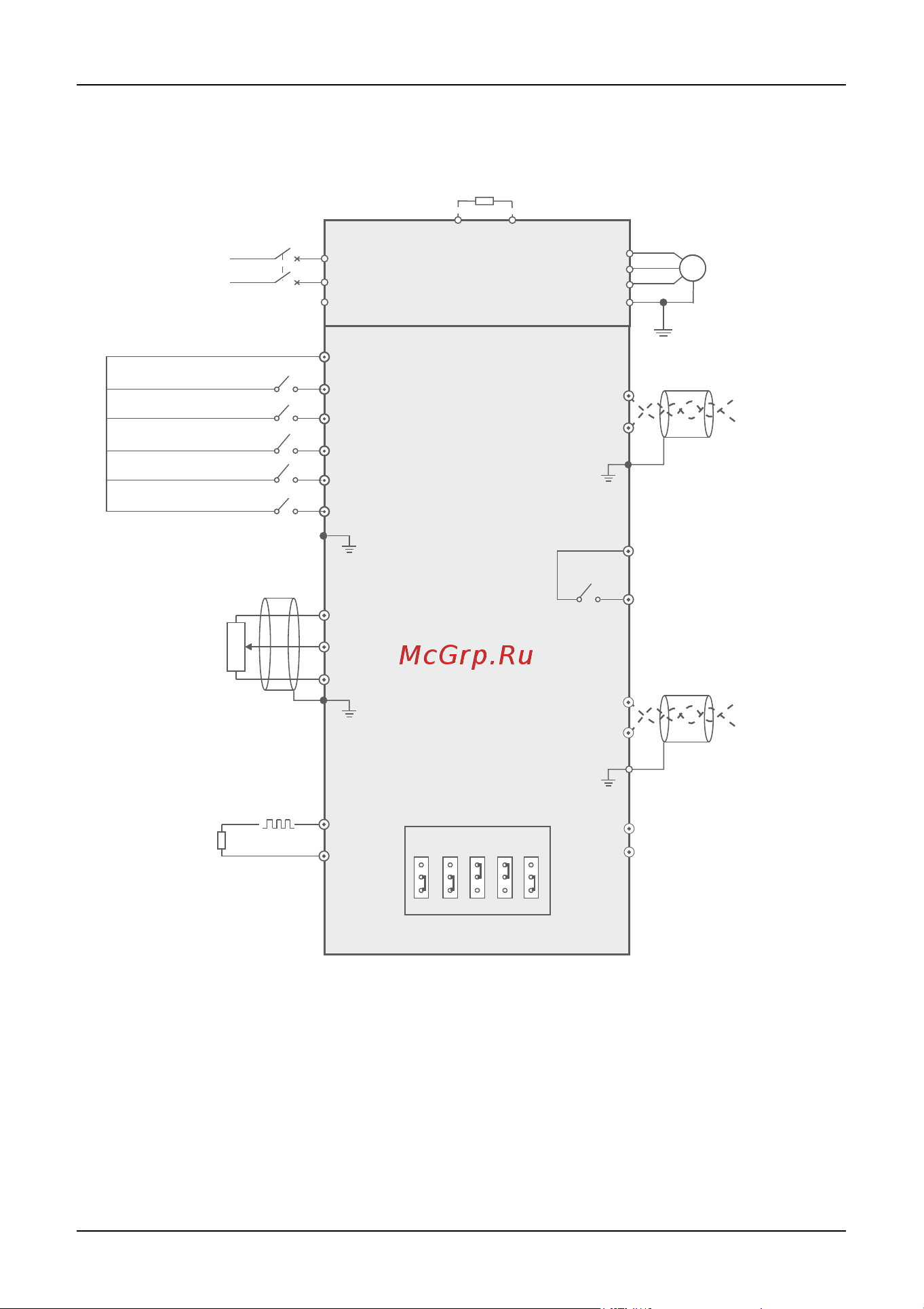

Рисунок 3-4. Схема основных электрических соединений (2)
Тормозной резистор
P PB
Цифровой вход 1
Цифровой вход 2
Цифровой вход 3
Цифровой вход 4
Цифровой вход 5
GND
S1
S2
S3
S4
S5
10V
AI1
GND
Импульсный вход
(высокочастотный)
HDI
E
E
Аналоговый выход
Релейный выход
M
E
U
V
W
Двигатель
RS485
ROA
ROC
A
B
E
AO
GND
E
Внешний
потенциометр
OP
J2 J3
J4
J5 J9
I
V
I
OFF
AO1
AO2
V
ON
HDI
AO1
Аналоговый вход
(0–10 В, 0–20 мА)
Однофазный источник
сетевого питания
L1
L2
Автоматический
выключатель
Руководство по эксплуатации преобразователей частоты INSTART серии SDI
Y
GND
Выход с открытым
коллектором
