повторите шаги 2 и 3. Когда закончите, установите на место защитный кожух ножа.

ЗАМЕНА ИЛИ РЕГУЛИРОВКА НАТЯЖЕНИЯ КЛИНОВОГО РЕМНЯ

Узел режущего вала головки приводится в движение ремнем, который расположен на правой стороне

рейсмусового станка. Со временем, даже несмотря на прочность и долговечность ремня, он может начать

растягиваться и скользить, сигнализируя о необходимости регулировки или даже замены.

1. Убедитесь, что устройство отключено от источника питания.

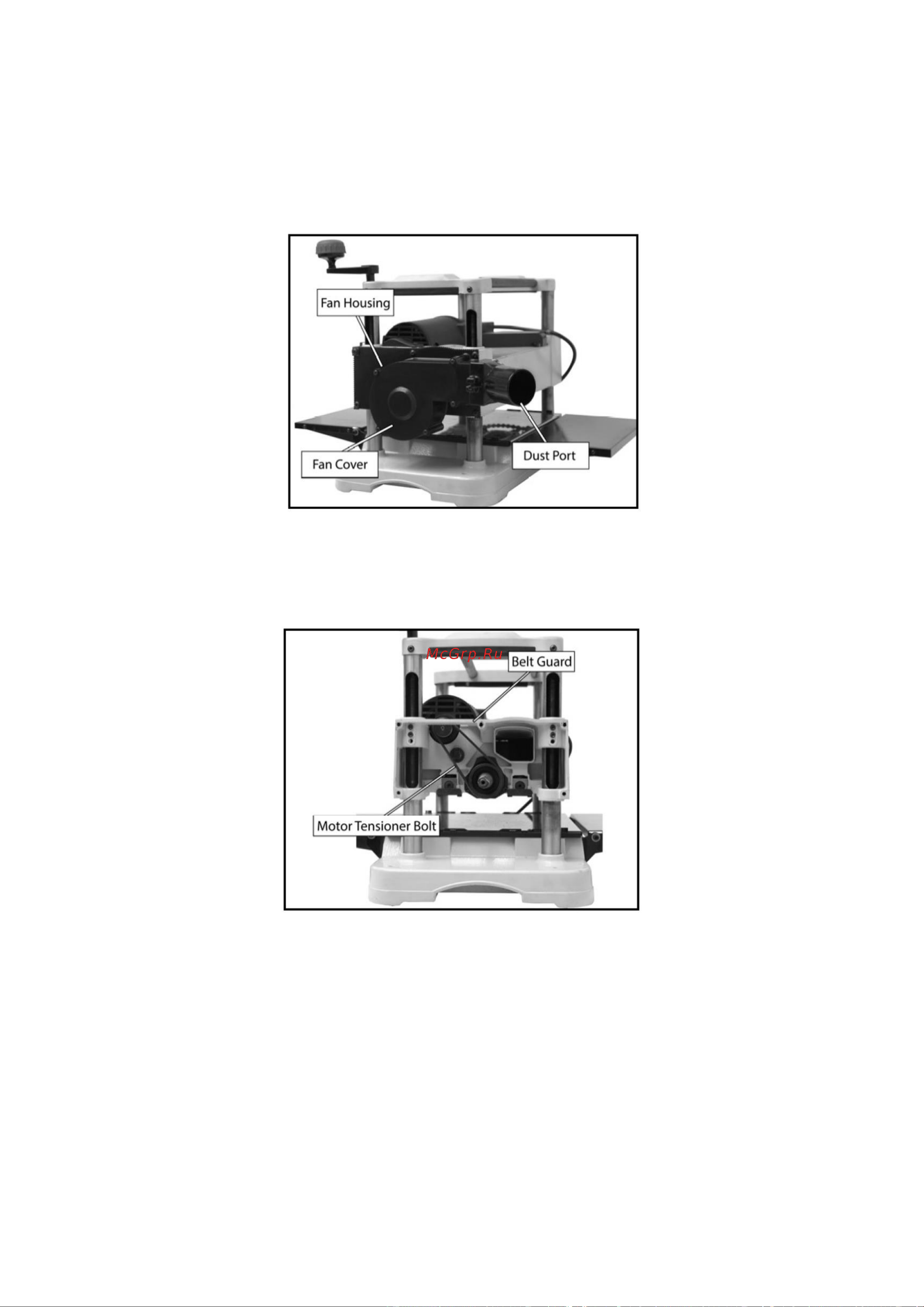

2. Снимите пылеуловитель и корпус вентилятора с машины, открутив и вынув (5) винты с метчиками M5-

.8x15.

3. Снимите вентилятор, подсоединенный к валу, открутив винт с головкой кнопки M6-1x12 (обратите

внимание, что это левая резьба) вентилятор должен соскользнуть с вала.

4. Снимите корпус, чтобы обнажить клиновой ремень, открутив (5) винты с крестообразной головкой M6-

1x12.

5. Снимите крепление ремня, открутив (2) винты с заглушкой M5-8X10.

6. Ослабьте натяжение клинового ремня, ослабив болт натяжения двигателя. Как только натяжение ослабнет,

снимите клиновой ремень, сняв его со шкива двигателя.

7. Наденьте новый клиновой ремень на оба шкива. Чтобы натянуть ремень, поверните двигатель в

направлении передней части планетоида со средним усилием. Удерживая клиновой ремень на месте,

затяните болт натяжения двигателя. Прогиб ремня должен составлять около 3/8” при приложении давления к

ремню в центральной точке между двумя шкивами.
