ТАСВ.411152.005 РЭ 17

грева места присоединения. После затяжки винтов зажимов проверить надёжность присо-

единения проводников, проводники не должны двигаться в зажиме. После проверки надёж-

ности подключения подтянуть винты зажимов клеммной колодки повторно.

2.2.6 Подключение испытательного выхода счётчиков НЕВА МТ3 производить в соот-

ветствии со схемой, приведенной на рисунке 2.1. Оконечный каскад испытательного вы-

хода – транзистор с открытым коллектором, поэтому при подключении испытательных

выходов на соответствующие контакты, через токоограничивающие резисторы R1, R2

подается положительное напряжение относительно контакта «общий» – G. Величина

резистора рассчитывается по формуле:

5,1



где U – напряжение питания импульсного выхода;

I – ток, протекающий через открытый транзистор импульсного выхода.

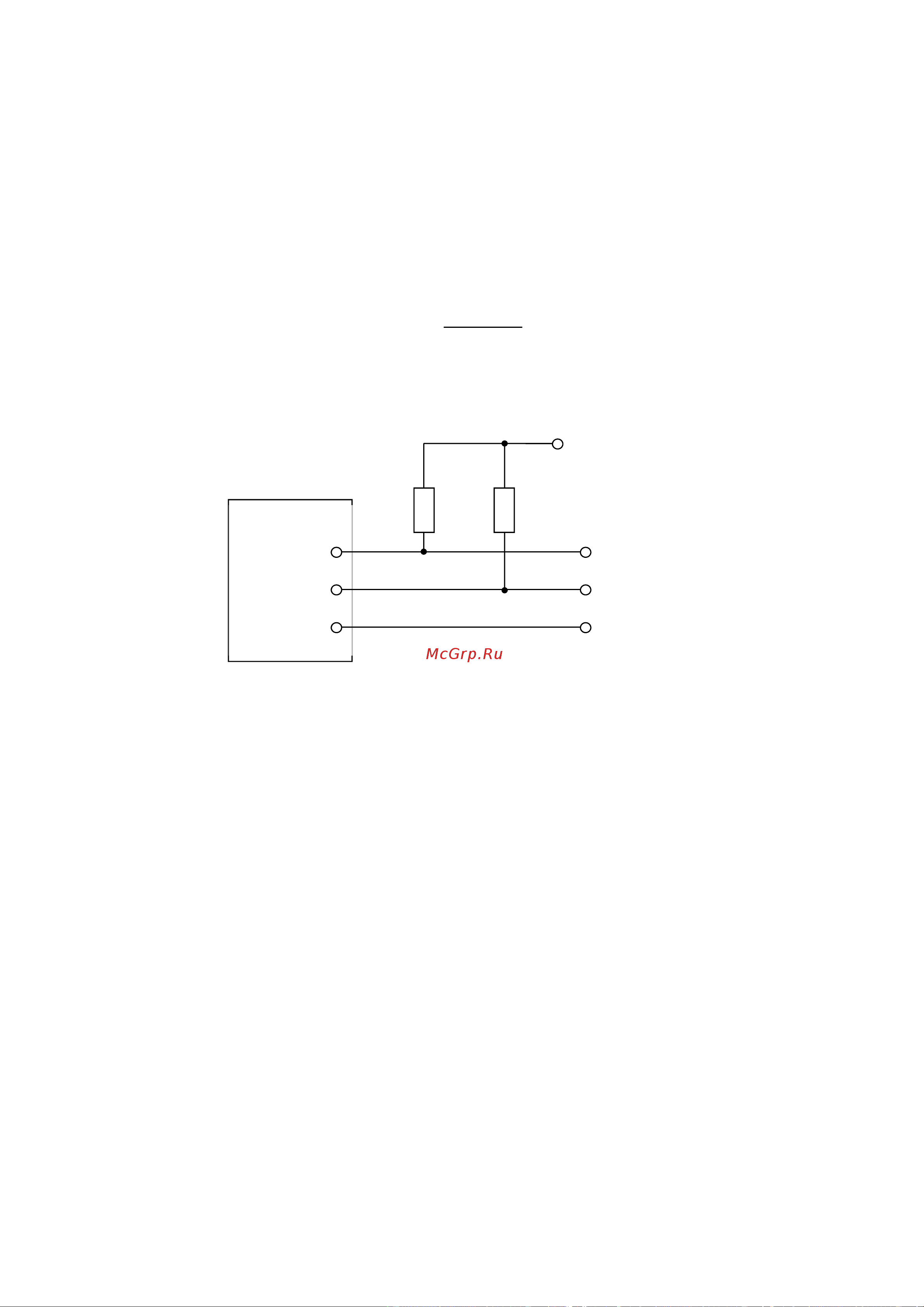

Рисунок 2.1 Подключение испытательных выходов счетчиков НЕВА МТ3

Примечание:

– относится к счетчикам НЕВА МТ 32Х (кроме исполенний НЕВА МТ323 AR E4S

и НЕВА МТ324 A OS).

– активная энергия кВт/ч

– реактивная энергия кВар/ч

Значение тока может быть любым в диапазоне от 1 мА до 30 мА. При этом необ-

ходимо учитывать, что мощность резистора должна быть не менее:

IUP  2

где U – напряжение питания импульсного выхода;

I – ток, протекающий через открытый транзистор импульсного выхода.

Аналогично подключается выход проверки точности хода часов.

2.2.7 Подключение счётчика к интерфейсу EIA 485 производить в соответствии со схе-

мой, приведенной на рисунке 2.2

На концах линии устанавливаются резисторы 120 Ом соответствующие волновому

сопротивлению линии. Вывод общий подключается через резисторы R1…R6 номиналом

100 Ом к общему проводу и к заземлению для предотвращения протекания больших

токов по общему проводу. Мощность резисторов должна быть не менее 1 Вт. Данные

резисторы необходимы в случае большой протяжённости линии, то есть в том случае

если потенциал «земли» в местах установки счётчиков может оказаться различным. При

НЕВА МТ 3

out

(

5…24

)

GND

(

)

out
