10.3. Замена, установка и натяжение шлифоваль-

ной ленты (Рис. 11; 12)

Внимание: Замена шлифовальной ленты требует

определённых навыков и физических возможно-

стей человека, поэтому рекомендуем в первое

время изготовление и установку шлифовальной

ленты производить с помощником.

10.3.1. В процессе работы возникает необходимость замены

шлифовальной ленты (34) с разной величиной зерна.

10.3.2. Для снятия шлифовальной ленты (34) необхо-

димо снять клипс (35) с двух сторон барабана (28) и

аккуратно смотать шлифовальную ленту (34).

10.3.3. При снятии и установке шлифовальной ленты

(34) не допускайте попадания абразивных материалов

(зёрен) на валы, подшипники и другие трущиеся узлы и

детали станка. В любом случае, прежде чем включить

станок и преступить к работе после установки шлифо-

вальной ленты (34), необходимо валы, оси и подшип-

ники обдуть сжатым воздухом.

10.3.4. Для установки шлифовальной ленты (34) реко-

мендуем использовать готовые (раскроенные) шлифо-

вальные ленты разной зернистости (см. п.12). Для са-

мостоятельного изготовления шлифовальной ленты из

рулонного материала необходимой зернистости необ-

ходимо вырезать ленту по образцу, снятому со станка

или по раскрою, Рис.12. Для удобства дальнейшего

раскроя по образцу необходимо изготовить шаблон из

плотного материала (например, из фанеры).

10.3.5. Шлифовальные барабаны (28) с двух сторон

оборудованы натяжными фланцами (36), поэтому нет

разницы, с какой стороны начинать укладывать шли-

фовальную ленту (34). Для меньшего осыпания абра-

зива, перед установкой шлифовальную ленту (34) сме-

тите мягкой волосяной щёткой или встряхните её.

10.3.6. Для надёжного удержания конец шлифоваль-

ной ленты (34) загните, установите и закрепите клип-

сом (35). Длину подгиба определите по снятой шлифо-

вальной ленте. Как показано на Рис.11, удерживая ба-

рабан (28) и преодолевая усилие пружины, поверните

фланец (36) в направлении стрелки. Удерживая сме-

щение фланца (36) относительно барабана (28), акку-

ратно по спирали, виток к витку без перехлёстов и

пропусков, укладывайте шлифовальную ленту (34).

При укладке шлифовальную ленту (34) плотно прижи-

майте к барабану (28). После выполнения 2-3 витков,

при условии плотного прижимания шлифовальной

ленты (34) к барабану (28) и удерживая барабан (28)

от раскручивания - можно прекратить удерживать

фланец (36).

10.3.7. Уложив шлифовальную ленту (34) по всей

длине барабана (28), аналогичным способом закрепи-

те её с натяжением фланца (34). Проверьте правиль-

ность укладки шлифовальной ленты. Наличие пере-

хлёстов и пропусков худшим образом отразится на ка-

честве обработки заготовки.

10.3.8. Оба барабана (28) конструктивно выполнены

одинаково.

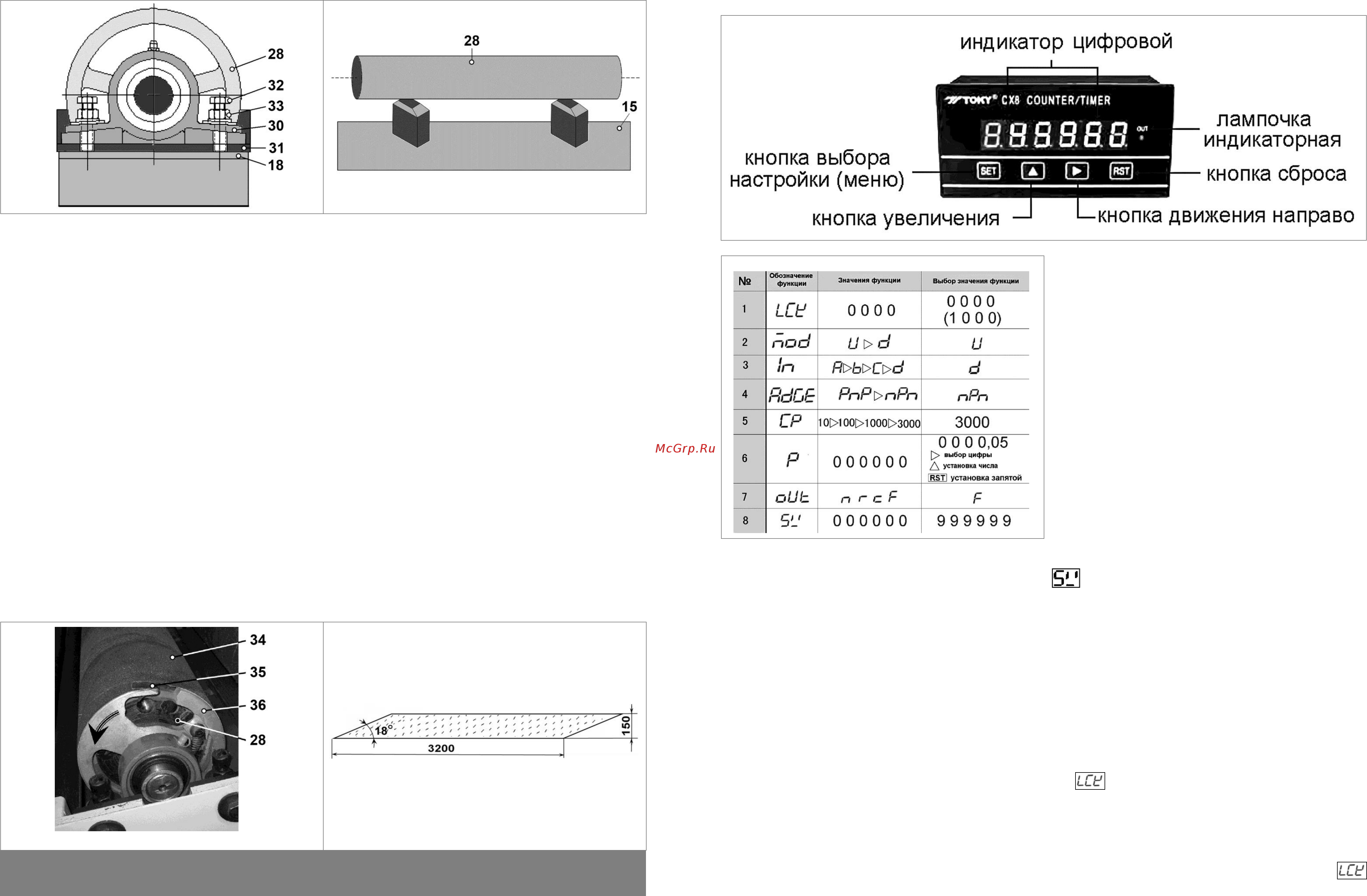

Рис. 11

Рис. 12

Внимание! Перед установкой обязательно очистите поверхности барабанов и подложек шлифо-

вальных лент, не допускайте попадание любых материалов, в т.ч. мелких частиц, между барабаном и

подложкой шлифовальной ленты.

11. ОСНОВНЫЕ ОПЕРАЦИИ

Рис. 13

Таблица 3

Для работы в режиме длиномера на шлифовальном

станке необходимы настройки, таблица 3.

11.7. Для настройки электронного индикатора необхо-

димо выполнить следующие установки:

- вставьте электрическую вилку шнура питания станка

в розетку с напряжением 380 В;

- выключатель питания станка (20) переведите в поло-

жение (I) – включено; включится световая индикация

цифрового индикатора;

- нажмите кнопку выбора настройки SET и удерживай-

те её не менее 5 сек до входа в режим меню;

- при каждом последующем нажатии на кнопку SET

индикатор переходит в следующую функцию;

- при нажатии на кнопку ► выберите значение функции

или разряда числа (мигающая цифра);

- при нажатии на кнопку ▲ измените значение мигаю-

щей цифры от 0 до 9;

- при выборе значения функции Р кнопкой RST устано-

вите запятую;

- нажмите кнопку выбора настройки SET и удерживай-

те её не менее 5 сек до выхода из режима меню.

11.7.1. Нажмите кнопку ► выбора значения функции

, повторно нажмите кнопку ► установите значе-

ние 999999. Последовательным нажатием на кнопку

RST передвигайте и уберите запятую. Для выхода из

режима настройки нажмите кнопку SET.

11.8. При вращении маховика (10) подъёма/опускания

рабочего стола (15) на цифровом индикаторе должны

изменяться показания с кратностью 0,01мм. Один пол-

ный оборот маховика (10) должен соответствовать ша-

гу резьбы (2,5мм). Обнуление показания производится

нажатием на кнопку на кнопку RST,

11.9. Пример 1.

При выполнении шлифования с поэтапным инструмен-

тальным измерением толщины заготовки с последую-

щей установкой глубины шлифования значение функ-

ции необходимо выставить 0000. При этом, кноп-

ка RST разблокирована и при нажатии на кнопку RST

показания цифрового индикатора обнуляются.

11.10. Пример 2.

При выполнении шлифования в режиме считывания

фактического размера заготовки необходимо заблоки-

ровать кнопку RST, для чего значение функции

необходимо выставить 1000.

11.1. К работе оператором шлифовального станка до-

пускаются лица не моложе 18 лет, подготовленные и

имеющие опыт работы.

11.2. Машинной обработке подвергается древесина,

прошедшая сушильную камеру, влажностью 8-12%.

11.3. Перед началом выполнения операций с заготов-

ками разных пород древесины необходимо изучить

справочную или учебную литературу о свойствах об-

рабатываемой древесины и режимах её обработки или

проконсультироваться с опытным специалистом.

11.4. Перед подачей заготовки на обработку необхо-

димо произвести её инструментальное измерение.

Настройку станка по высоте и обработку заготовки

производить со стороны набольшего размера.

11.5. Перед началом работы подсоедините систему

принудительного пылеудаления к пылеотводящим па-

трубкам (11) шлифовального станка. Подводящие тру-

бопроводы для отвода пыли не должны мешать работе.

Система принудительного пылеудаления должна со-

ответствовать следующим показателям:

- расход воздуха 650м3/час;

- минимальная скорость воздушного потока 20м/сек.

11.6. Ваш станок оборудован программируемым уни-

версальным электронным индикатором серии СХ (таймер,

счетчик, длиномер). Данное устройство универсальное и

поставляется в режиме общего заводского тестирования.
