2.2. Присоединение подводного электрического кабеля:

Соединение кабеля электродвигателя с силовым кабелем питания проводите только с помощью

качественных герметичных муфт (термоусадочных или заливных). Герметизация только с помощью

изоляционных лент недопустима. Прежде чем опустить насос в скважину еще раз внимательно

проверьте соединение электрического кабеля и соединение насоса с напорным трубопроводом.

Обязательно закрепите электрический кабель по длине трубопровода во избежание его механического

повреждения. Крепить кабель к напорной тубе необходимо специальными хомутами через каждые 2-3

метра.

3. Подключение электропитания и защита двигателя

Все поставляемые в Россию 4” скважинные насосы 95 PR N служат для подключения к сети

переменного тока частотой 50 Гц.

Убедитесь, что указанные на идентификационной табличке двигателя данные соответствуют

подключаемому электропитанию.

Перед началом любых работ убедитесь, что отключено напряжение питания и примите меры по

предотвращению его ошибочного повторного включения.

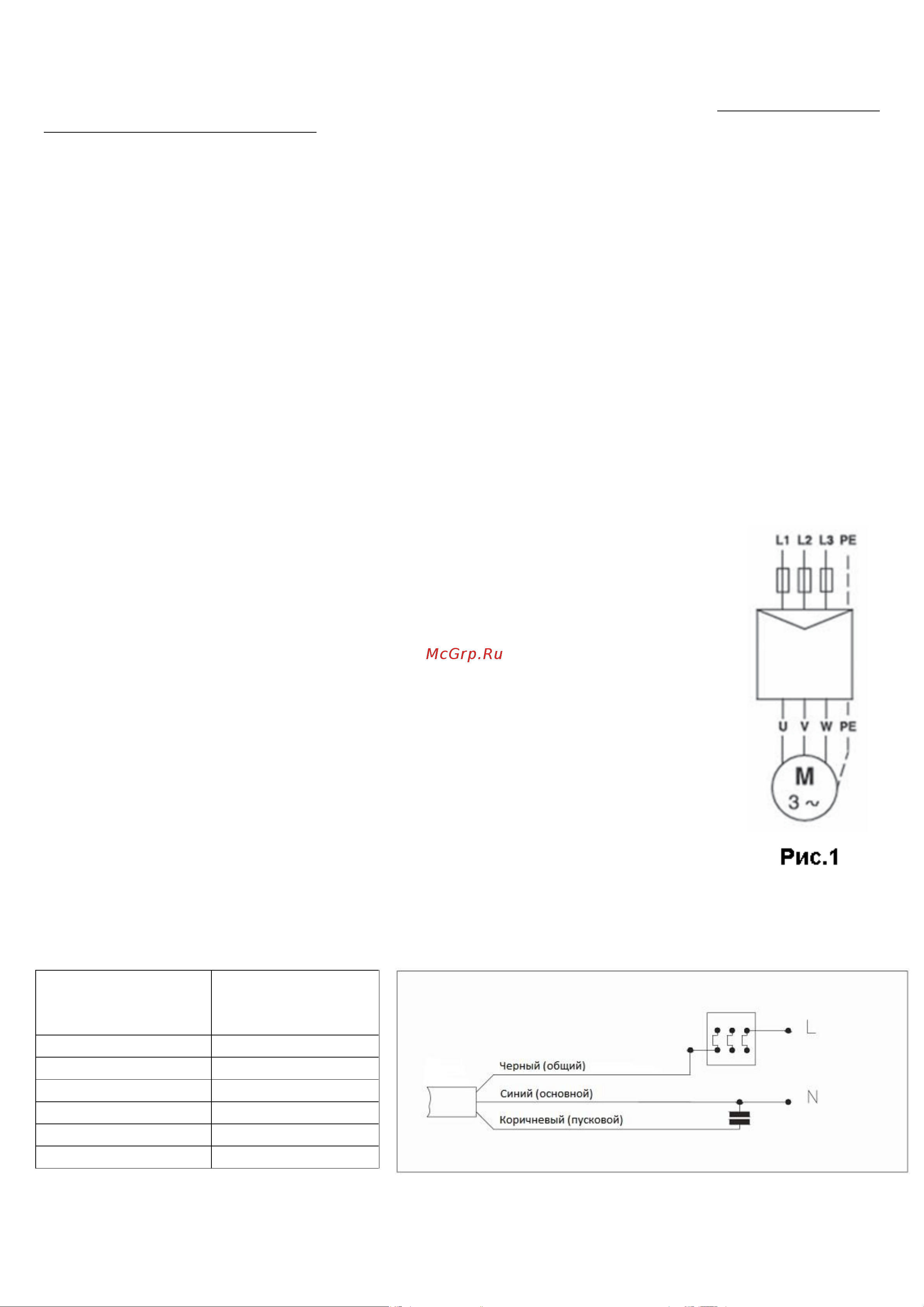

3.1 Подключение электропитания:

Трехфазные двигатели (3х400 В):

В трехфазных двигателях выходит один 4-жильный кабель (три провода от обмоток

статора, четвёртый жёлто–зелёный провод заземления). Этот кабель должен быть

подсоединен к зажимам контактора шкафа управления, предназначенного для

прямого пуска электродвигателя. Схема подключения трехфазного двигателя указана

на рис. №1

Однофазные двигатели (1х230 В):

Все однофазные двигатели поставляются без встроенного пускового конденсатора.

Используйте подходящее пуско-защитное устройство (приобретается

дополнительно) с пусковым конденсатором требуемой емкости.

В однофазных двигателях выходит один 4-жильный кабель. Этот кабель должен

быть подсоединен к зажимам пускового устройства. Схема подключения

однофазного двигателя через пусковой конденсатор представлена на рис.2.

Требуемая емкость пускового конденсатора указана в таб. №5

Таб. №5

Мощность

двигателя 1х230 В

Емкость

пускового

конденстора, μF

0.37 кВт

12,5

0.55 кВт

0.75 кВт

1.1 кВт

1.5 кВт

2.2 кВт

Рис.2
