2.5 Режимы с графиками параметра «Относительное расстояние до коммуника-

ции» (О. расс.)

В описанном выше случае, когда коммуникации находятся близко друг другу, режим

«MIN & MAX» не позволяет оценить глубину прохождения трасс. В этом случае при трасси-

ровке рекомендуется использовать режимы с графиками изменения параметра «Относи-

тельное расстояние до коммуникации».

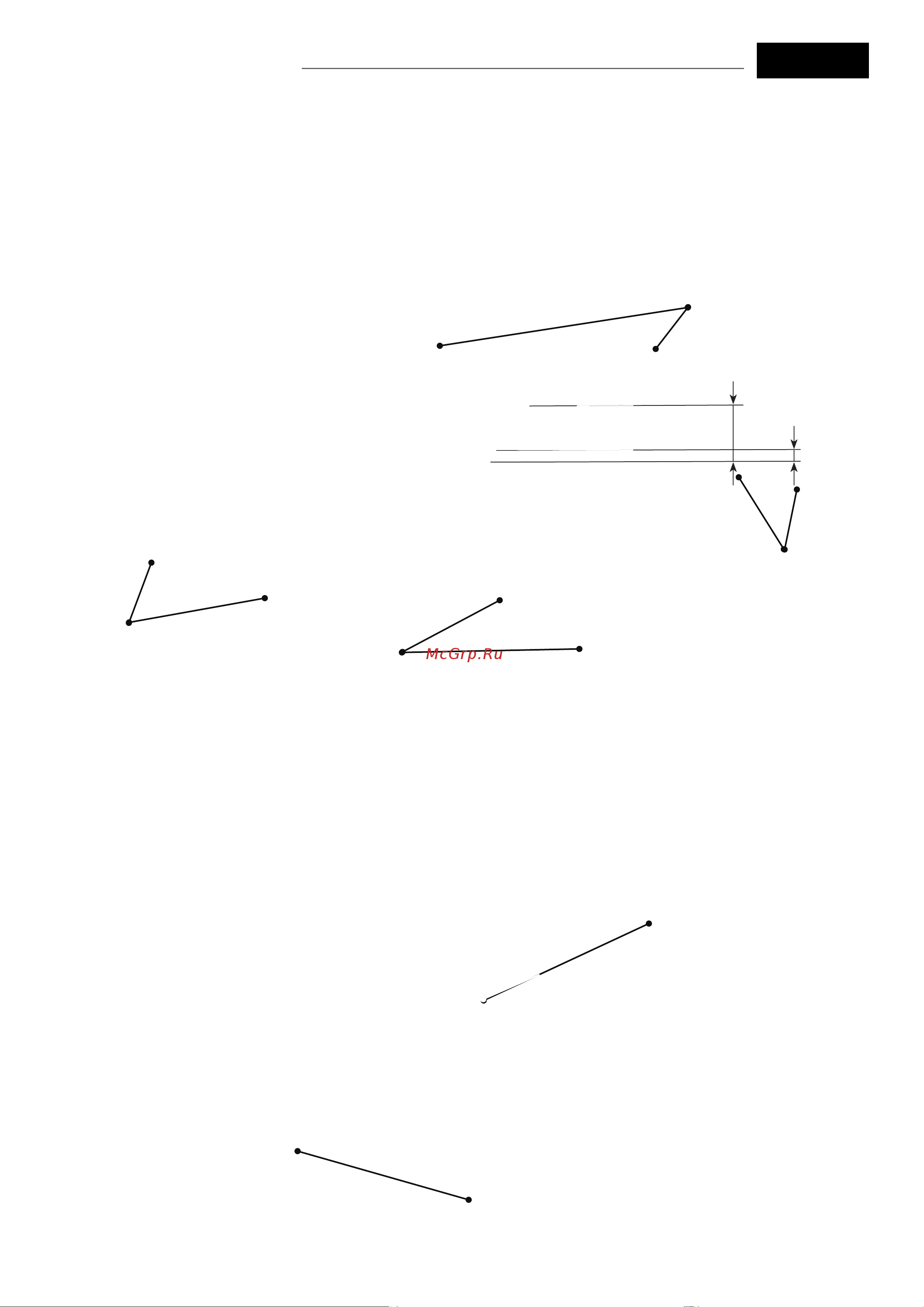

Значения параметра «Относительное расстояние до коммуникации» при перемещении

приемника над коммуникацией изменяются как показано на рисунке ниже:

Значения параметра

«О.расс.»,

отображаемые значком

бесконечность «

∞

Коммуникация

Параметр может принимать значения от «0.01» до «30.00», «>30» и «∞». Значение «∞»

индицируется - при положении приемника в стороне от коммуникации или когда коммуникация

расположена над приемником (например, воздушные линии электропередачи). Параметр

«Относительное расстояние до коммуникации» принимает минимальное значение при

расположении приемника над осью коммуникации и, при этом, совпадает со значением

измеряемой глубины.

Зоны, в пределах которых

находятся коммуникации

Коммуникации

Значение параметра

«Относительное рассто-

яние до коммуникации»

совпадают со значени-

ем измеренной глубины

Минимальное значение

параметра - 2.40

совпадает со значением

измеренной глубины
