17 | Водогрейный котел TRIPLEX V3-D

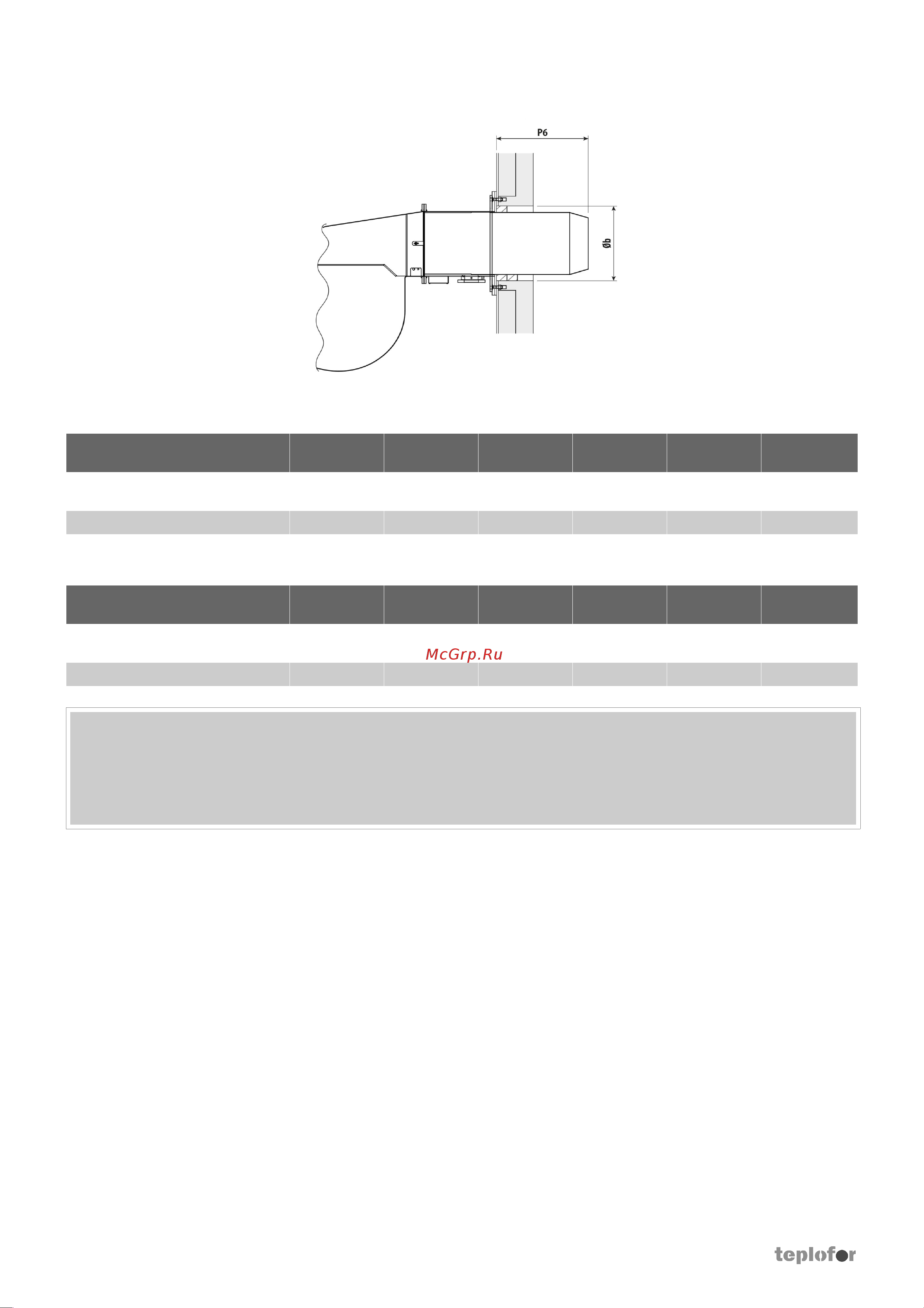

Рис. 7

Таблица 5

Наименование TRIPLEX V3-

D 7000

TRIPLEX V3-

D 7500

TRIPLEX V3-

D 8000

TRIPLEX V3-

D 9000

TRIPLEX V3-

D 10000

TRIPLEX V3-

D 11000

Мин. длина пламенной головы

горелки, мм

225 225 225 225 225 225

Диаметр присоединения горелки, мм 480 480 480 510 564 564

Таблица 6

Наименование TRIPLEX V3-

D 12000

TRIPLEX V3-

D 13000

TRIPLEX V3-

D 14000

TRIPLEX V3-

D 15000

TRIPLEX V3-

D 16000

TRIPLEX V3-

D 17000

Мин. длина пламенной головы

горелки, мм

305 305 305 305 305 305

Диаметр присоединения горелки, мм 564 564 640 640 640 640

ВАЖНО: Изоляционный мат, поставляемый с генератором, необходимо обернуть вокруг форсунки, по

крайней мере, по всей окружности, чтобы защитить фланец горелки от воздействия пламени.

Изоляционный мат не должен заполнять полость до внутренней поверхности изоляции двери. Если

поставляемый материал не подходит для используемой горелки, используйте другой материал,

характеристики которого позволяют выдерживать 1000°C, размер которого подходит для полного закрытия

полости.
