АО «Завод Полимерных Труб» Инструкции РИ 1.4-11-2003 Лист 14 из 34

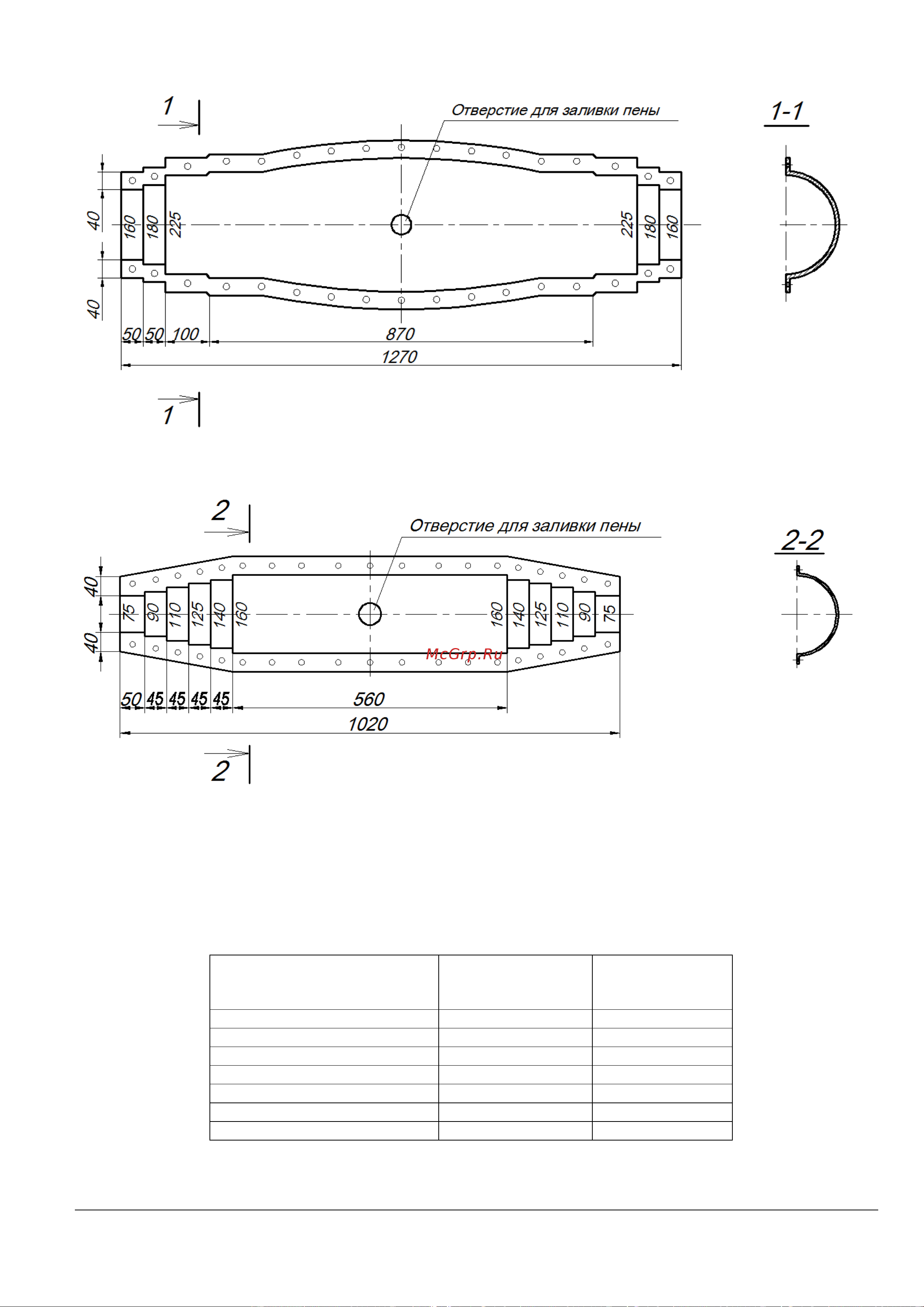

Рис. 16. Кожух для изоляции линейного стыка (для диаметров оболочек 160-225 мм)
Рис. 17. Кожух для изоляции линейного стыка, универсальный (для диаметров оболочек 90-160 мм)
Для изоляции соединительных муфт также можно использовать комплекты для изоляции
линейного стыка. Комплект для изоляции линейного стыка состоит из муфты (материал ПНД),
ленты терма РЗ, заливочной и заварочной пробок, емкостей с компонентами ППУ. Размеры муфт
представлены в таблице 7.
Таблица 7. Размеры муфт (комплект для изоляции линейного стыка)
Диаметр наружной
оболочки трубы ТВЭЛ-ПЭКС,
мм
Наружный диаметр
муфты, мм
Длина муфты, мм
90
115
500
110
130
500
125
140
500
140
160
700
160
185
700
180
200
700
225
250
700
