Использование в качестве отбойного молотка

Сборка

1. Открутите с копера ударную чашку (поз.7, рис.8)

2. Открутите винты (поз.11, рис.11) и снимите насадку вместе с бойком (поз.12, рис.11).

3. Установите боек и насадку для отбойного молотка (рис.12). Зафиксируйте насадку винтами (поз.11, рис.11).

4. Открутите четыре болта (поз.13, рис.13) крепления рукоятки газа к корпусу редуктора.

5. Со стороны глушителя установите кронштейн для рукоятки газа. Снизу закрепите кронштейн к редуктору

двумя винтами (поз.14, рис.14). Сверху закрепите кронштейн к редуктору двумя винтами (поз.15, рис.15).

6. При помощи комплекта крепежа (поз.16, рис.15-16) закрепите на кронштейне рукоятку газа (рис.15-16).

7. Со стороны воздушного фильтра установите кронштейн с дополнительной рукояткой. Снизу закрепите

кронштейн к редуктору двумя винтами (поз.17, рис.17). Сверху закрепите кронштейн к редуктору двумя

винтами (поз.18, рис.18).

Установка/снятие рабочих насадок

Инструмент можно заменять без дополнительных средств.

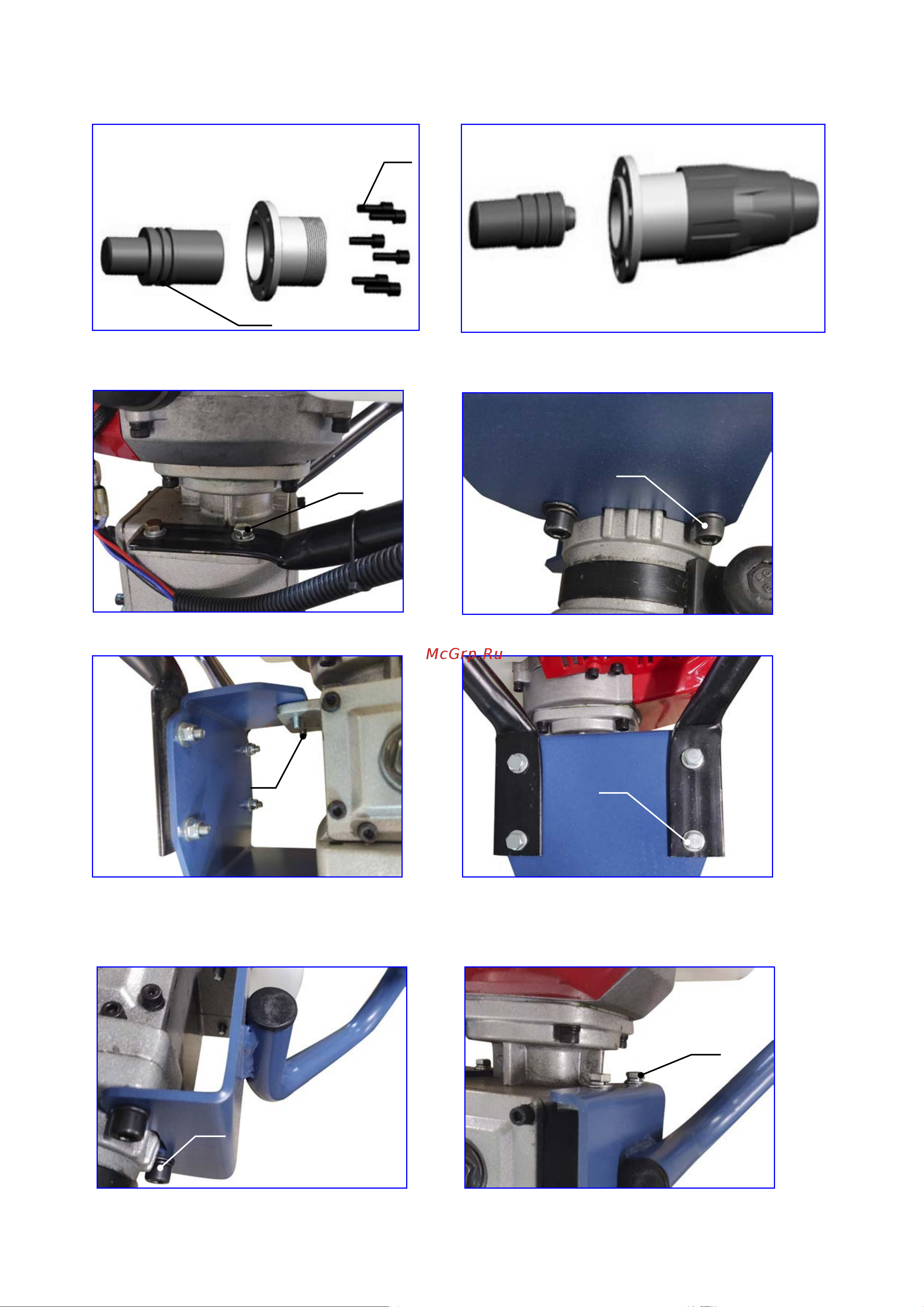

Рис.11

Рис.13

Рис.12

Рис.14

Рис.15

Рис.16

Рис.17

Рис.18
