16.

Электрический кондиционер воздуха. Сплит-система

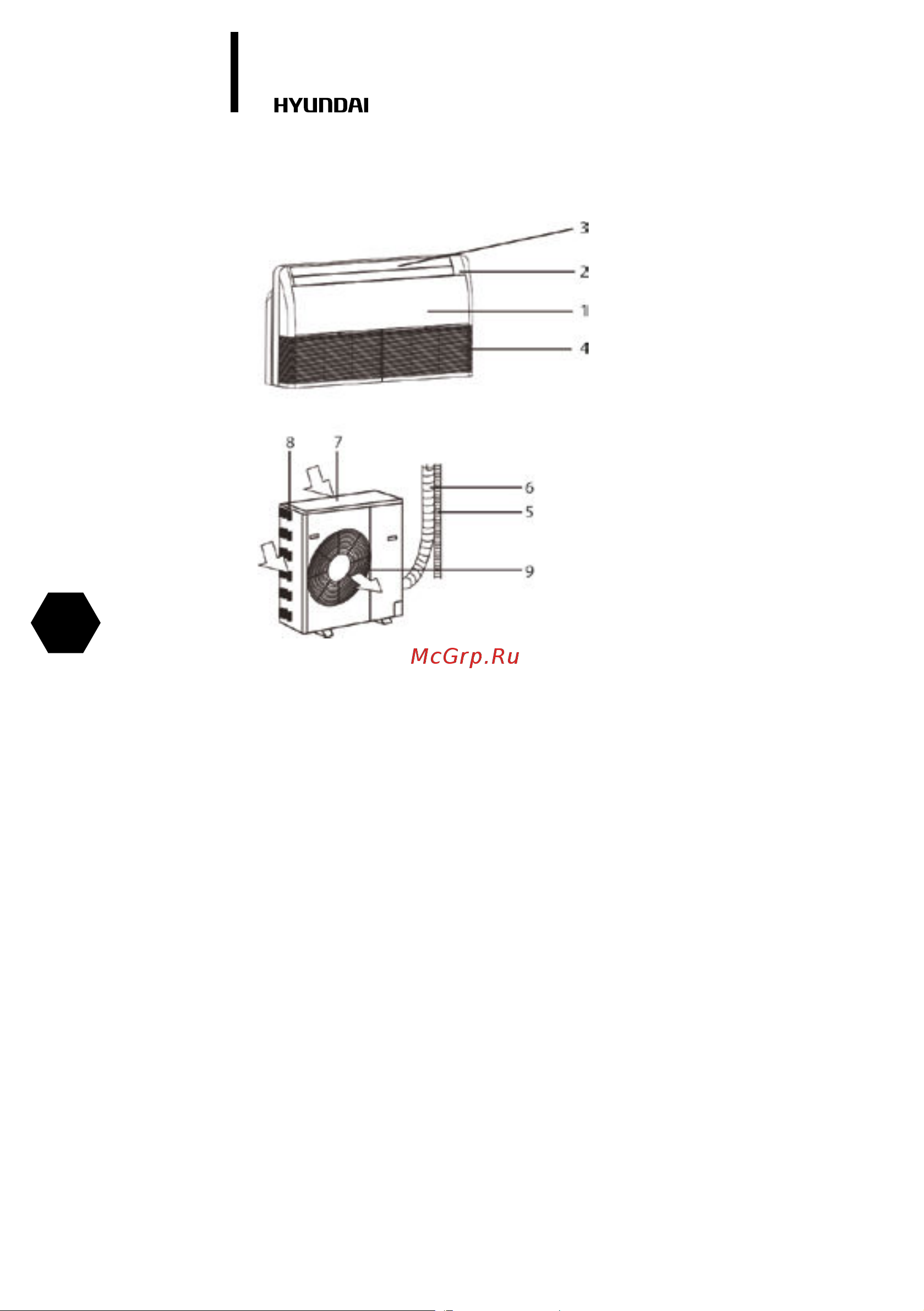

4. ОПИСАНИЕ ПРИБОРА

Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами.

Управление кондиционером осуществляется с пульта дистанционного управления или с

панели управления внутреннего блока.

1. Блок кондиционера для внутренней установки в помещении.

2. Панель управления и индикации.

3. Жалюзи (направляющие заслонки) для раздачи обработанного воздуха.

4. Воздухозаборная решетка внутреннего блока.

5. Трубка для отвода конденсата.

6. Медная трубка газа (фреона), соединительная магистраль.

7. Блок кондиционера для наружной установки вне помещения.

8. Воздухозаборные решетки наружного блока.

9. Воздуховыпускная решетка наружного блока.

Рис. 1
