Символ обратного отсчёта

Поле отображения времени

Значок установленного времени

Отображение измеренного

напряжения и сопротивления

Символы  



Символы Вольт

Область отображения

измерительного напряжения

Значок подачи

высокого напряжения

Значок переменного тока

Значок минус

Значок постоянного тока

- Полный заряд

- Достаточное количество

- Осталось немного

-

Очень мало, необходимо

заменить элементы питания

- Элементы питания разряжены

Значок, указывающий на оставшуюся емкость

элементов питания, разделённый на пять уровней:

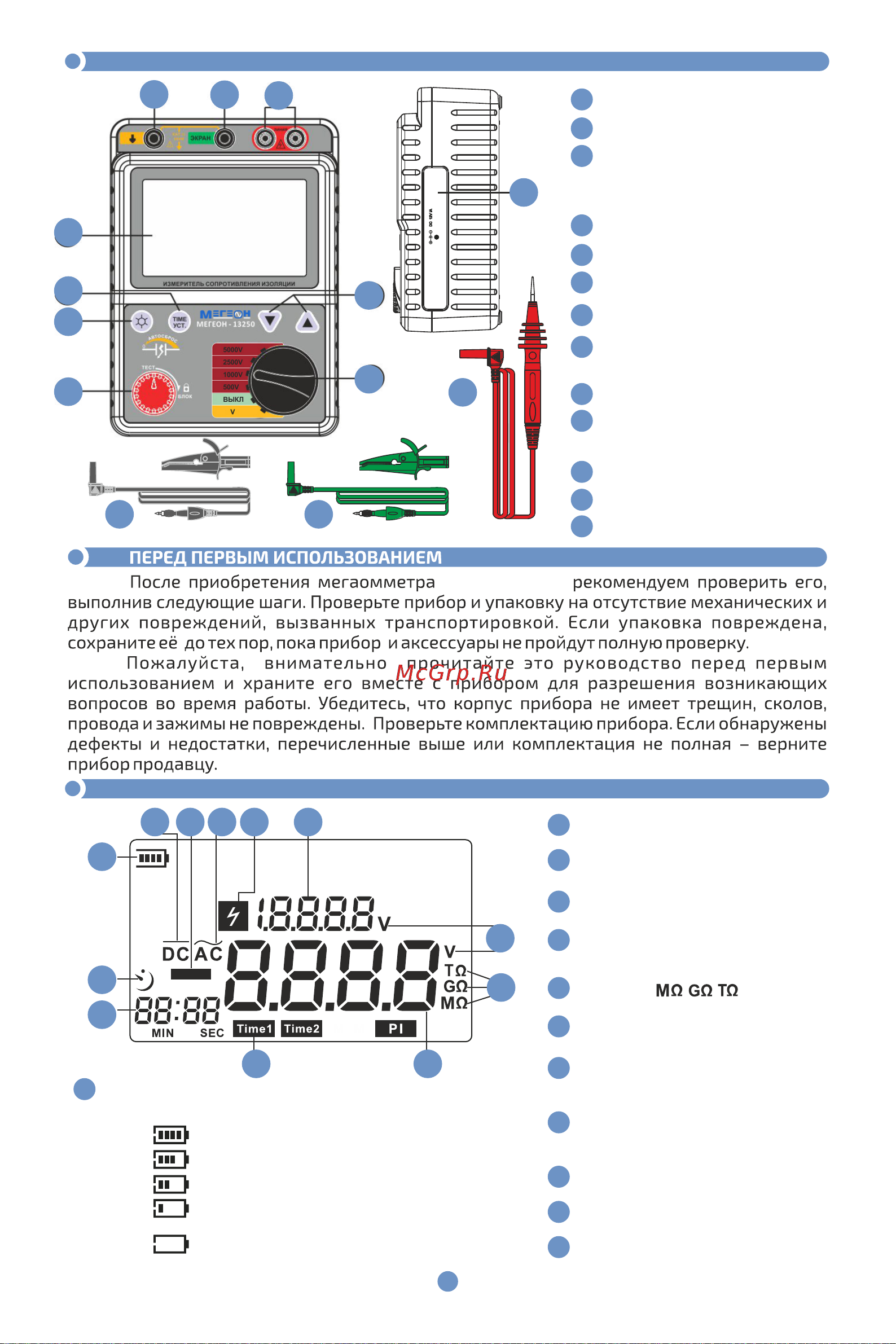

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ

Дисплей

Кнопка установки времени

Кнопка включения подсветки

(автоотключение через

40 секунд)

Кнопка «Тест»

Переключатель режима

Кнопки «Больше»/»Меньше»

Гнездо «Линия» (Красное)

Гнездо «Защитного экрана»

(Зелёное)

Гнездо «Общий» (Жёлтое)

Гнездо для подключения

адаптера переменного тока

Чёрный щуп с зажимом

Зелёный щуп с зажимом

Красный высоковольтный щуп

1

5

4

3

2

6

7

8

9

10

11

12

13

1

2

3

4

5

6

7

8

9

10

11

12

1

2

3

4 5

7

89101112

1

2

3

4

9

7

8

6

5

11 12

13

11 12

10

6

ДИСПЛЕЙ

5

МЕГЕОН 13250
