114

8.18.O.5 Одновременное измерение амплитуды и фазы отраженного

сигнала

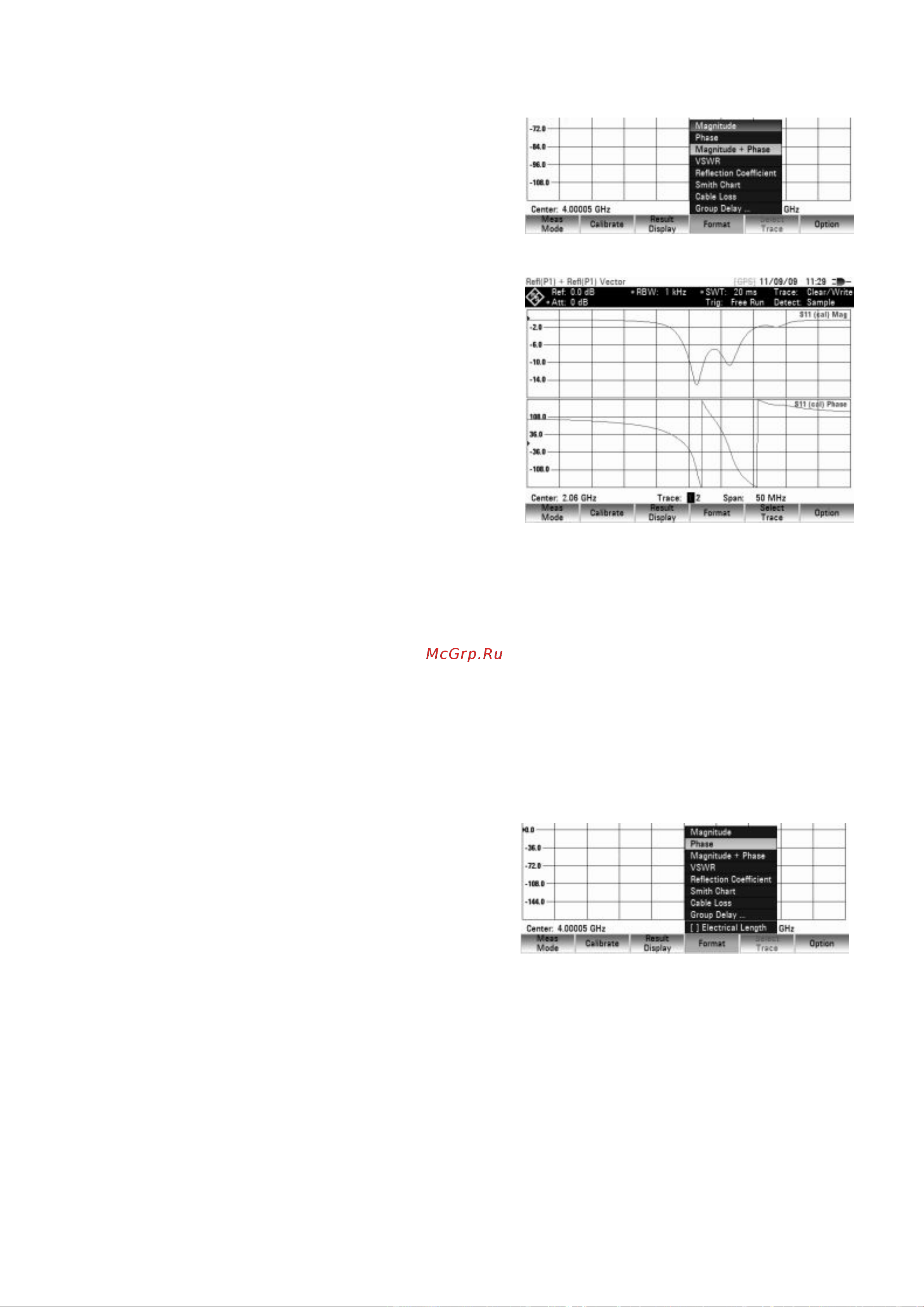

- Нажать функциональную клавишу

FORMAT.

- Используя поворотную ручку или

клавиши курсора, выбрать MAGNITUDE

+ PHASE и подтвердить выбор

нажатием функциональной клавиши

MEAS MODE или клавиши ENTER.

На верхнем графике анализатора

R&S FSH показана амплитуда обратного

ослабления. На нижнем графике показана

кривая ФЧХ ИУ. В строке состояния окна

кривой 1 появится сообщение "S11 (Cal)

Mag", а в строке состояния окна кривой 2 –

"S11 (Cal) Phase".

8.18.O.6 Выбор других форматов измерения

Кроме амплитуды и фазы анализатор спектра R&S FSH может отображать

следующие форматы (параметры) измерений:

· КСВН

· Коэффициент отражения

· Диаграмма Вольперта-Смита

· Потери в кабеле

· Групповая задержка

· Электрическая длина

- Нажать функциональную клавишу

FORMAT.

- Выбрать в меню один из форматов

измерения. Подтвердить выбор

нажатием функциональной клавиши

FORMAT или клавиши ENTER.

Анализатор отобразит выбранный формат.

· В случае выбора КСВН (VSWR) показывается коэффициент стоячей волны

по напряжению на графике в декартовой системе координат. КСВН

определяется как отношение максимального и минимального напряжений

в линии передачи.

· В случае выбора коэффициента отражения (Reflection Coeffiecient)

показывается амплитудный коэффициент отраженной и прямой волн в

линии передачи.

· В случае выбора диаграммы Вольперта-Смита (Smith Chart) показывается

диаграмма Вольперта-Смита. Для получения дополнительной информации

по использованию диаграммы Вольперта-Смита см. раздел "Отображение

параметров отражения на диаграмме Вольперта-Смита".
