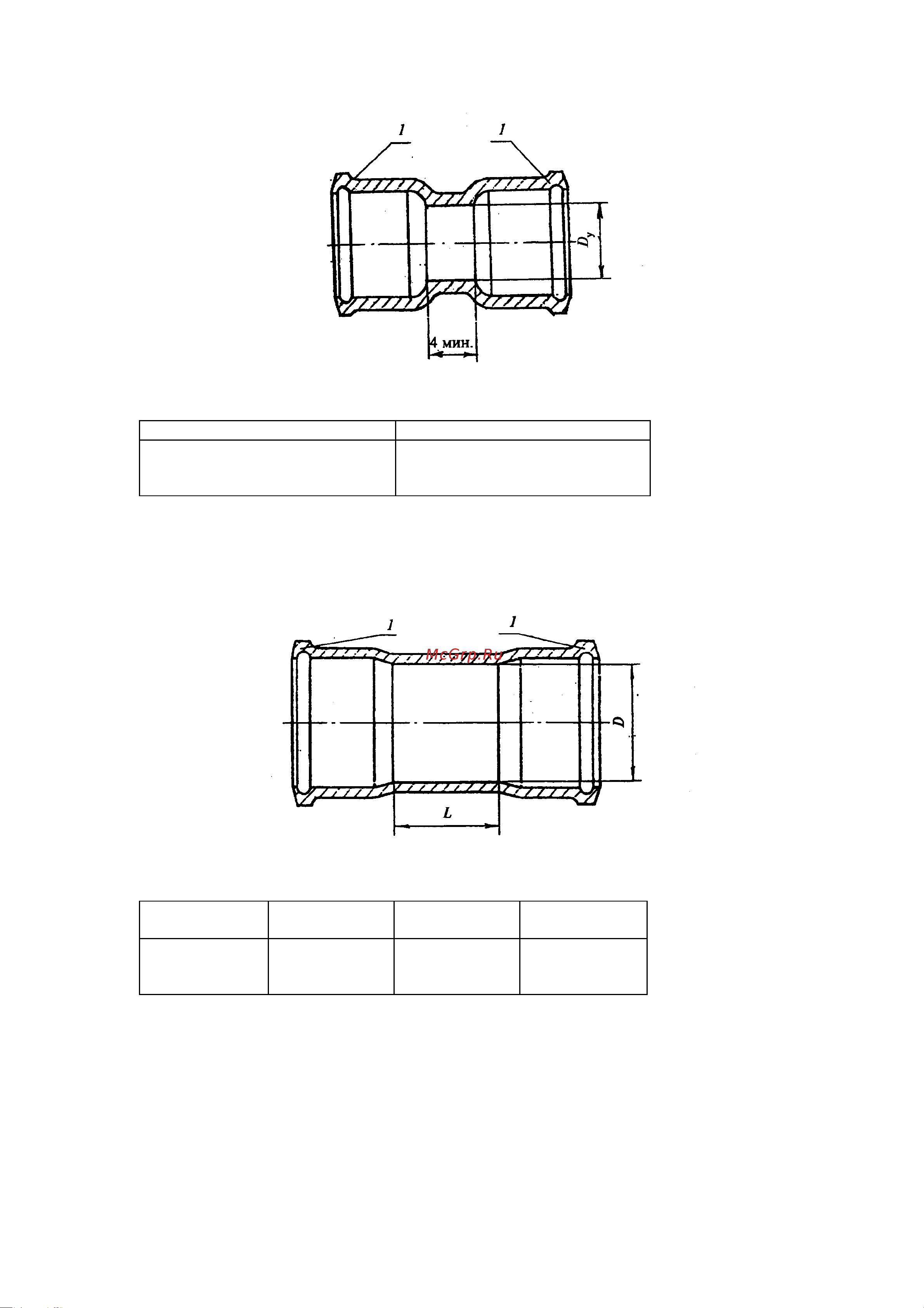

1 — раструб типа I

Рисунок 25

Таблица 19

Условный проход D

, мм Масса, кг

50 1,3

100 2,7

150 5,0

4.22 Муфты надвижные

4.22.1 Конструкция и размеры муфт надвижных должны соответствовать указанным на

рисунке 26 и в таблице 20.

Пример условного обозначения муфты надвижной D

=100 мм:

МфН-100 ГОСТ 6942-98

1 — раструб типа II

Рисунок 26

Таблица 20 Размеры в миллиметрах

Условный проход

D L Масса, кг

50 67 80 1,8

100 118 100 3,8

150 170 120 6,2

4.23 Ревизия

4.23.1 Конструкция и размеры ревизий должны соответствовать указанным на рисунке 27 и в

таблице 21.

Пример условного обозначения ревизии D

=100 мм:

Р-100 ГОСТ 6942-98

4.23.2 Допускается размещение болтов в плоскости А-А и изготовление крышки 2 из стали.
