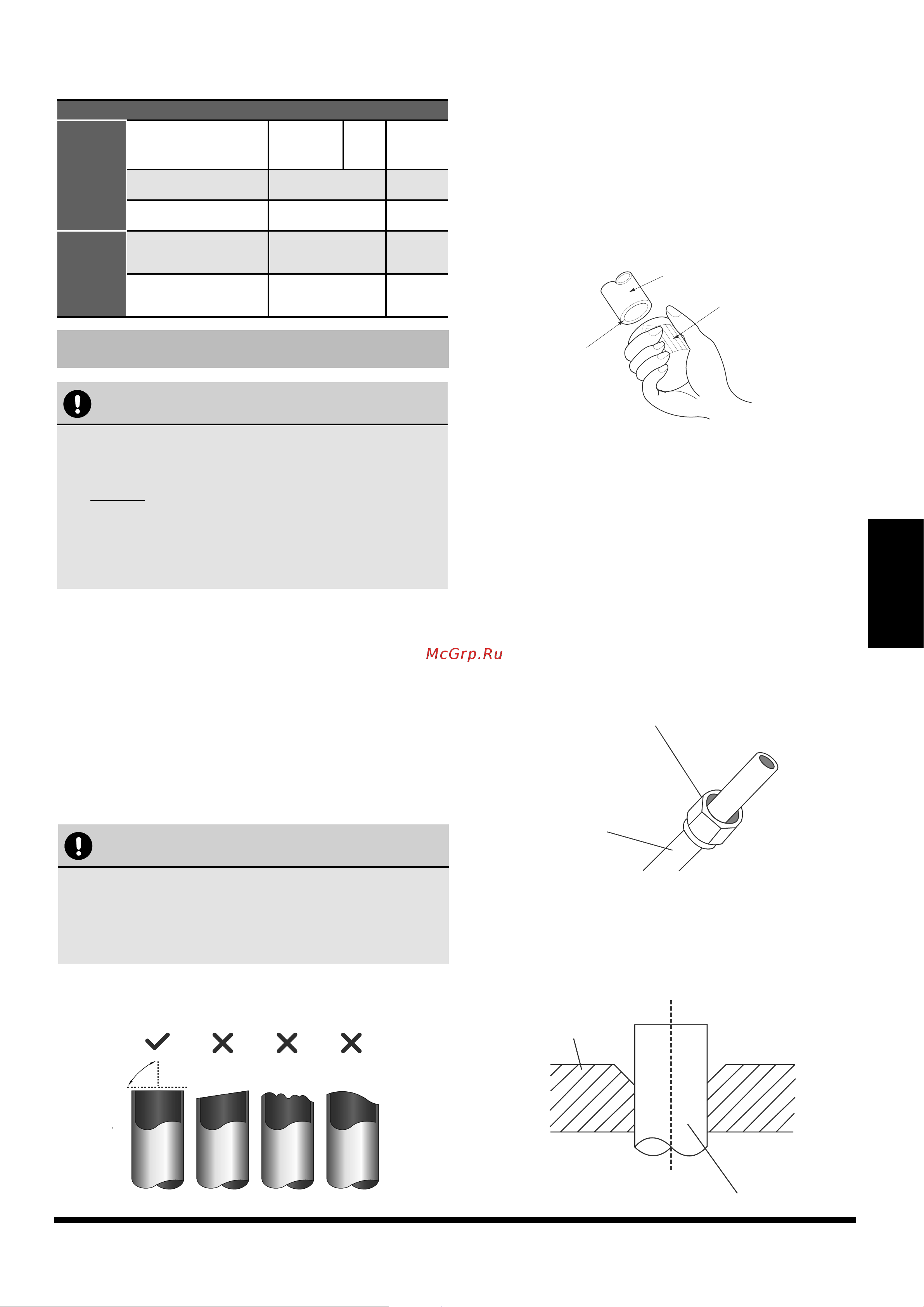

 Страница 17 

Монтаж

трубопровода

хладагента

Инструкции по монтажу трубопровода

хладагента

Труба

Развертка

Конусная гайка

ВНИМАНИЕ!

• Трубопровод ответвления должен располагать-

ся горизонтально. Угол более 10° может нару-

шить нормальное функционирование.

• Нельзя монтировать соединительные трубы до

тех пор, пока не будут полностью закреплены

внутренний и наружный блоки.

• Изолируйте трубопровод газовой и жидкостной

линий.

ВНИМАНИЕ!

Не деформируйте трубу во время резки! Соблю-

дайте особую осторожность, чтобы не повредить,

не деформировать и не смять трубу во время

резки. Это значительно снизит тепловые характе-

ристики кондиционера.

• 1. Труба должна быть отрезана строго под углом

90°. Примеры неправильно обрезки показаны на

рис. 7.2.

90°

Форма для развальцовки

Труба

Таблица 7.2

Шаг 1. Отрезать трубы.

При подготовке труб хладагента особое внима-

ние уделяйте правильной резке и развальцовке.

Это обеспечит эффективную работу и сведет

к минимуму необходимость последующего тех-

нического обслуживания.

1. Измерьте расстояние между внутренним

и наружным блоками.

2. С помощью трубореза отрежьте трубу не-

сколько большей длины, чем измеренное

расстояние.

Срез

под углом

Грубый

срез

Кривой

срез

Рис. 7.2

Шаг 2. Зачистите края.

Заусенцы могут нарушить уплотнение соединения

трубопровода хладагента. Их необходимо полностью

удалить.

1. Удерживайте трубу с наклоном, чтобы предот-

вратить попадание заусенцев внутрь.

2. С помощью развертки или инструмента для

снятия заусенцев удалите все заусенцы с места

разреза трубы.

Наклоните вниз

Рис. 7.3

Шаг 3. Развальцевать концы труб.

Правильная развальцовка имеет большое значение

для герметичного уплотнения.

1. После удаления заусенцев с места разреза трубы

герметично закройте концы поливинилхлорид-

ной лентой, чтобы предотвратить попадание в

трубу посторонних материалов.

2. Поместите трубу в теплоизоляционный материал.

3. Наденьте конусные гайки на оба конца трубы.

Гайки должны быть ориентированы в правиль-

ном направлении, поскольку после развальцовки

гайки нельзя будет надеть или изменить их ори-

ентацию. (См. рис. 7,4.)

Медная труба

4. Снимите поливинилхлоридную ленту с концов

трубы, когда будете готовы выполнить разваль-

цовку.

5. Зажмите форму для развальцовки на конце трубы.

Конец трубы должен выступать за край формы

для развальцовки.

Рис. 7.5

Допустимая длина

Длина

трубо-

провода

Общая длина трубо-

провода

18K+18K

24K+24K

30K+30K

L + макс.

(L1, L2)

(наибольшее расстоя-

ние от рефнета)

15 L1, L2

(наибольшее расстоя-

ние от рефнета)

10 L1-L2

Перепад

высот

Перепад высот между

внутренним и наруж-

ным блоками

20 H1

Перепад высот между

двумя внутренним

блоками

0,5 H2

Рис. 7.4
