• 19 •

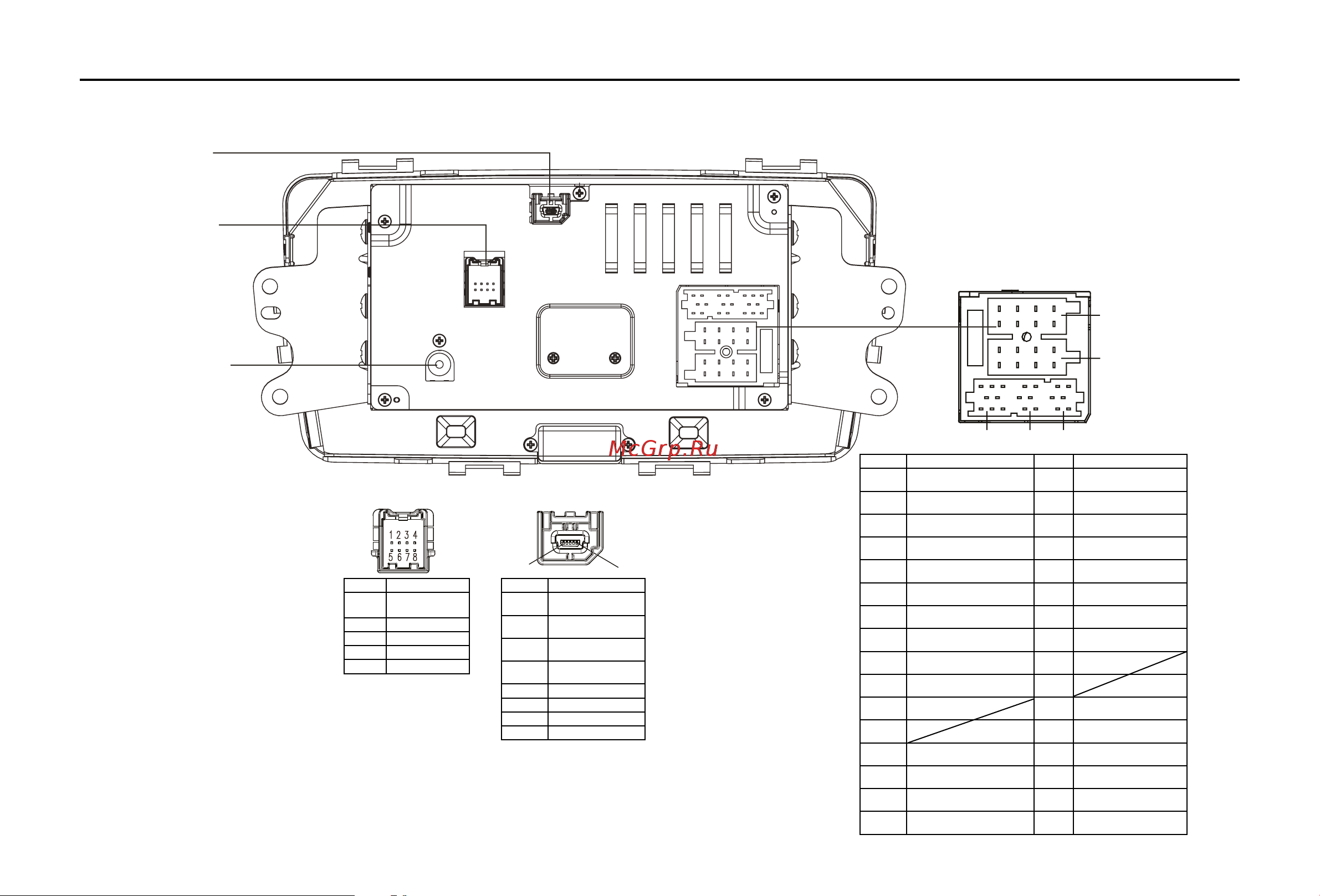

Подключение проводов управления

Схемаподключения

№ Назначение

1

VBUS

(шина видеосигнала)

2 D-

3 D+

4 Не подключен

5 GND (заземление)

№ Назначение

1

AUX R

(AUX IN, правый канал)

2

Shielding GND

(заземление экрана)

3

AUDIO GND

(заземление аудиосигнала)

4

AUX L

(AUX IN, левый канал)

5 Не подключен

6 Не подключен

7 Не подключен

8 Не подключен

1

2

4

3

5

6

8

7

A

4

2

1

3

5

6

8

7

5

6

5

6

6

7

8

5

4

3

2

1

2

1

3

4

2

4

3

1

B

D

E

C

5

1

Разъем USB

Разъем AUX IN

Разъем ISO

Разъем

радиоантенны

Разъем AUX IN Разъем USB

№ Назначение № Назначение

A1

ILL-

(подсветка -)

B1

REAR R+

(правый задний динамик +)

A2

SWC_GND

(заземление переключения)

B2

REAR R-

(правый задний динамик -)

A3

SWC

(переключение)

B3

FRONT R+

(правый передний динамик +)

A4 ACC (вспом.) B4

FRONT R-

(правый передний динамик -)

A5

ANT_POWER

(питание антенны)

B5

FRONT L+

(левый передний динамик +)

A6

ILL+

(подсветка +)

B6

FRONT L-

(левый передний динамик -)

A7 B+ B7

REAR L+

(левый задний динамик +)

A8

GND

(заземление)

B8

REAR L-

(левый задний динамик -)

C1

CAMERA_VGND

(заземление видеосигнала камеры)

E3

C2

CAMERA_CVBS

(сигнал CVBS камеры)

E4

C3 E3

Camera_Power

(питание камеры)

C4 E4

Camera_GND

(заземление камеры)

C5

VGND

(заземление видеосигнала)

E5

BRAKE

(тормоз)

C6

CVBS

(сигнал CVBS)

E6

AUX IN_L

(вход AUX IN, левый канал)

D1

REVERSE

(задний ход)

E7

AUX IN_R

(вход AUX IN, правый канал)

D2

SPEED

(скорость)

E8

AGND

(заземление аудиосигнала)
