4 5
Серия ECLIPSE
Внутренний блок:
1. Лицевая панель
2. Воздушный фильтр
(если установлен)
3. Светодиодный дисплей
4. Приемник ИК-сигнала
5. Крышка клемм межблочной
коммутации
6. Жалюзи
7. Кнопка перезапуска
8. Пульт ДУ
Наружный блок:
9. Трубопроводы хладагента
10. Соединительный кабель
11. Запорные вентили
Режим работы Охлаждение Нагрев Осушение
Воздух в помещении От +16 до +31 °C От 0 до +31 °C От +16 до +31 °C
Наружный воздух От +18 до +43 °С От –7 до +24 °С От +18 до +43 °С
1. Если указанные условия эксплуатации
не выполняются, то срабатывают
устройства защиты, что ведет к
отключению кондиционера.

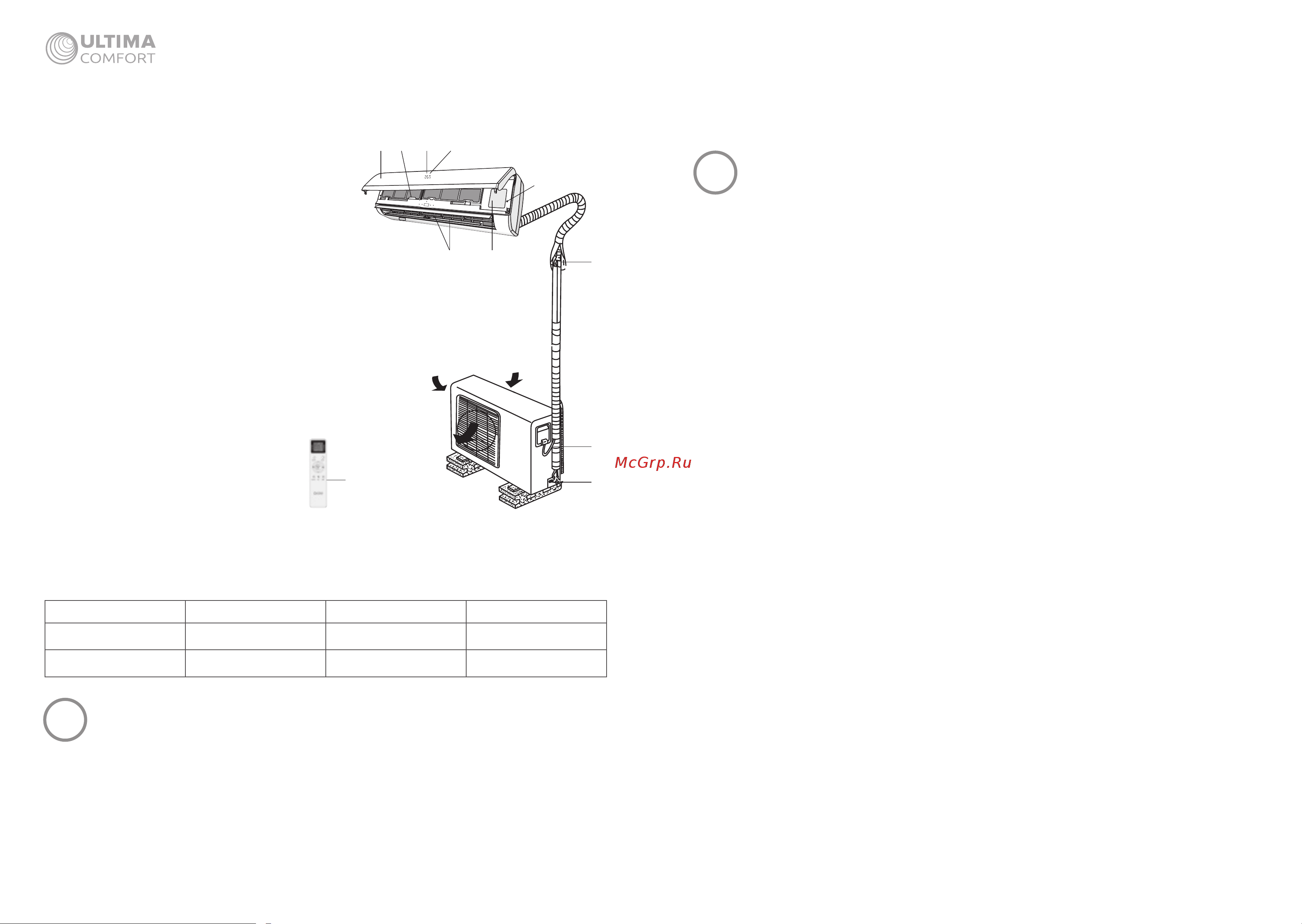

Устройство прибора
Условия эксплуатации
2. Влажность воздуха в помещении
не должна превышать 80 %. Если
это условие не выполняется, то на
поверхности кондиционера может
образоваться конденсат.
ВНИМАНИЕ
!
Боковой
воздухозаборник
Воздуховыпускное
отверстие
Тыльный
воздухозаборник
10
9
1
3
7
6 5
2
4
11
8
Боковой
воздухозаборник
Воздуховыпускное
отверстие
Тыльный
воздухозаборник
10
9
1 3
7
6 5
2 4
11
8
• Устанавливайте внутренний
блок вдали от нагревательных
приборов, источников пара или
горючих газов.
• Выберите место, где ничего не
будет препятствовать входящему
и исходящему потокам воздуха из
внутреннего блока.
• Убедитесь, что конденсат
от внутреннего блока будет
отводиться полностью и
беспрепятственно. Также убедитесь
в надёжности и герметичности всех
соединений отвода конденсата.
Проверьте, что все трубы надёжно
теплоизолированы.
• Трубопровод отвода конденсата
должен быть проложен с наклоном,
обеспечивающим удаление
конденсата самотеком
(при условии, если не используются
специализированные дренажные
помпы, иначе следуйте
рекомендациям в инструкции
к дренажной помпе).
• Не устанавливайте внутренний
блок над входом в помещение.
• Определите и запомните место
прохождения скрытой проводки,
чтобы не повредить её при
монтаже.
Общие требования к установке
Установка и обслуживание
кондиционеров должны осуществляться
квалифицированным персоналом.
ВНИМАНИЕ
!
• Минимальная длина трубопровода
хладагента составляет 3 или
4 метра (в зависимости от модели
кондиционера). Это ограничение
необходимо для снижения
вибрации и шума.
• При изменении длины
трубопровода свыше номинальной
(стандартной), скорректируйте
количество хладагента в
холодильном контуре в
соответствии с рекомендациями.
• При установке внутреннего блока
убедитесь, что соблюдаются
требования по минимальным
расстояниям до препятствий
(см. рисунок).
Требования по установке внутренних блоков сплит-систем:
