ПОРЯДОК УСТАНОВКИ

ПРЕДУПРЕЖДЕНИЕ ПО БЕЗОПАСНОСТИ

ВЫТЯЖКА МОЖЕТ ИМЕТЬ ОСТРЫЕ КРАЯ; ПРИ ДЕМОНТАЖЕ, УСТАНОВКЕ, ЧИСТКЕ

ИЛИ ОБСЛУЖИВАНИИ ЛЮБЫХ КОМПОНЕНТОВ ПОЛЬЗУЙТЕСЬ ПЕРЧАТКАМИ.



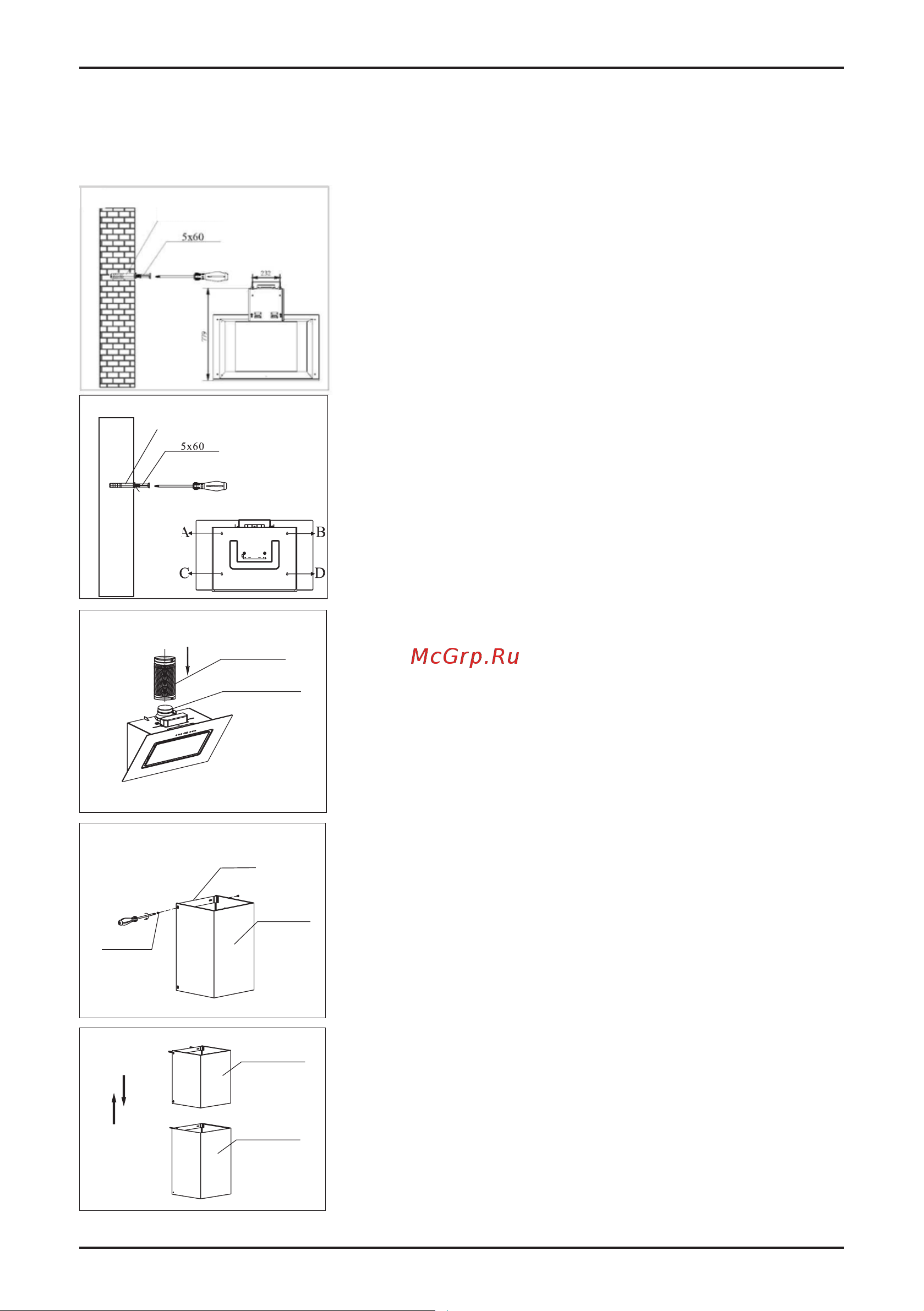

Шаг 1:

Просверлите в стене на одном уровне 2 отверстия диаметром 8 мм

и глубиной 75~85 мм. Вставьте в отверстия 2 дюбеля. Затяните 2 са-

мореза 5х60 мм, в дюбели таким образом, чтобы расстояние между

стеной и головкой самореза составляло 5 мм.

Шаг 2:

Наметьте на стене 4 точки (A, B, C, D) и просверлите отверстия диа-

метром 8 мм и глубиной 75~85 мм. Вставьте в отверстия 4 дюбеля.

Затяните 4 самореза 5х60 мм, в дюбели, оставив расстояние между

стеной и головкой самореза в 5 мм.

Шаг 3:

Извлеките вытяжку из коробки и аккуратно поставьте на горизон-

тальный рабочий стол. Установите выходную трубу 120 мм к выход-

ному патрубку и убедитесь, что она плотно присоединена.

Шаг 4:

Прикрепите фиксирующую скобу к внутреннему телескопиче-

скому коробу винтами М4.

Шаг 5:

Вставьте внутреннюю часть телескопического короба во внешнюю.

Дюбель

Саморез

Дюбель

Саморез

Винт М4

Выходной патрубок

Фиксирующая скоба

Выходная труба

120мм

Внутренняя

часть теле-

скопического

короба

Внутренняя

часть теле-

скопического

короба

Внешняя

часть теле-

скопического

короба
