УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке и подключению вызывных панелей LEGEND
⌂
Вернуться в раздел "Содержание"

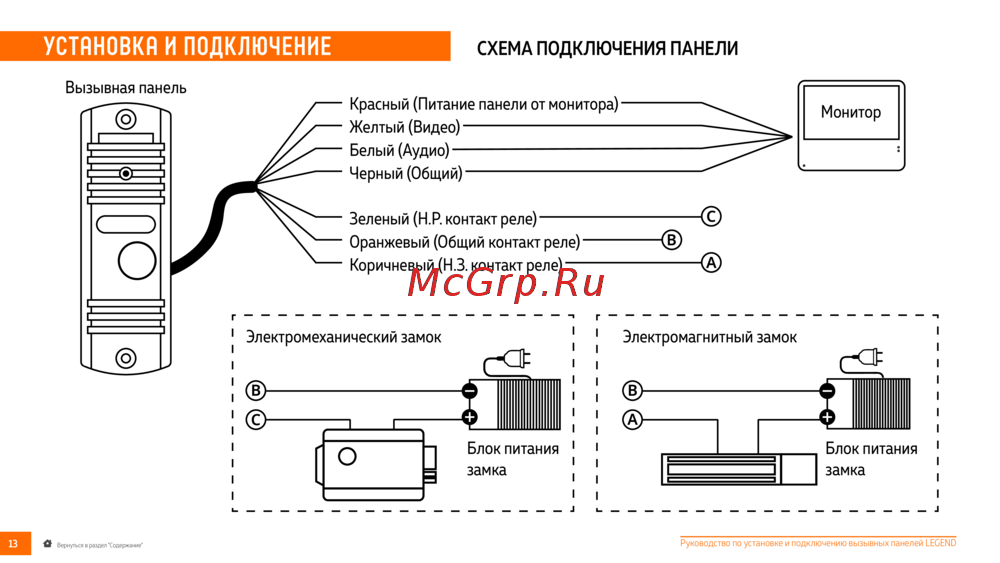

СХЕМА ПОДКЛЮЧЕНИЯ ПАНЕЛИ
Электромагнитный замокЭлектромеханический замок
Блок питания
замка
Блок питания
замка
Монитор
Вызывная панель
Красный (Питание панели от монитора)
Желтый (Видео)
Белый (Аудио)
Черный (Общий)
Зеленый (Н.Р. контакт реле)
Оранжевый (Общий контакт реле)
Коричневый (Н.З. контакт реле)
