УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке и подключению вызывных панелей LEGEND

⌂

Вернуться в раздел "Содержание"

150 см

Регулировка громкости динамика

1. Вызывную панель рекомендуется устанавливать на высоте 150см.

2. Используйте угловое крепление для изменения угла обзора.

3. Если вызывную панель предполагается использовать вне помещений без защитного ко-

зырька, то необходимо установить винты для его крепления всоответствующие отверстия

вкорпусе

4. Если вызывную панель предполагается использовать вне помещений без защитного ко-

зырька, то необходимо установить винты для его крепления всоответствующие отверстия

вкорпусе.

5. Вся коммутация должна производиться при отсутствии питания во всей системе.

6. Все панели имеют нормально разомкнутые (Н.Р.) инормально замкнутые (Н.З.) контакты

реле, то есть, могут работать, как сэлектромеханическими замками, так исэлектромагнит-

ными.

7. Отрегулировать громкость динамика можно спомощью маленькой крестовой отвертки,

предварительно удалив резиновую заглушку на задней крышке устройства (Рис.5).

8. Время задержки реле может быть настроено на видеодомофонах серий Novicam SMILE,

UNIT, MAGIC иFREEDOM.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

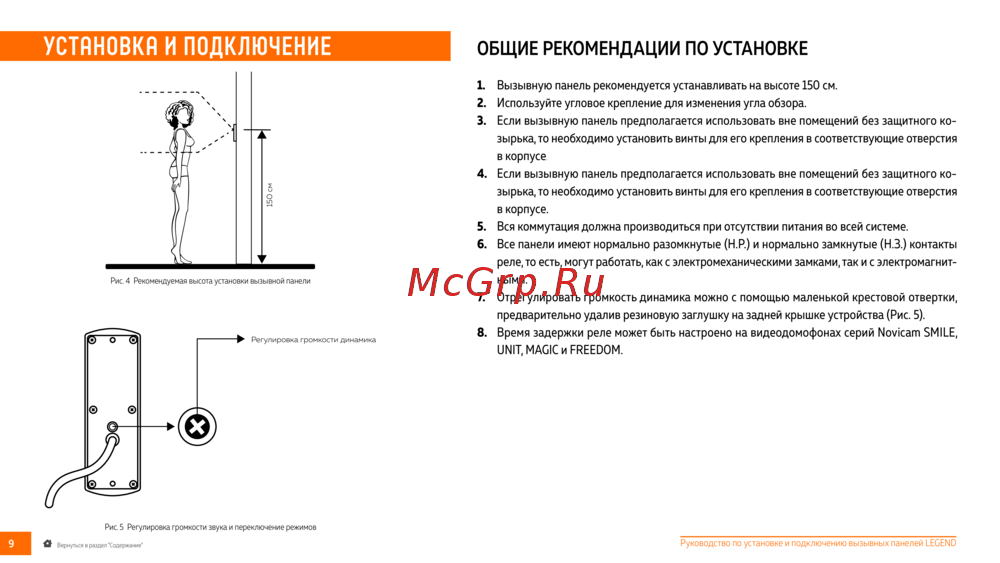

Рис. 4 Рекомендуемая высота установки вызывной панели

Рис. 5 Регулировка громкости звука и переключение режимов
