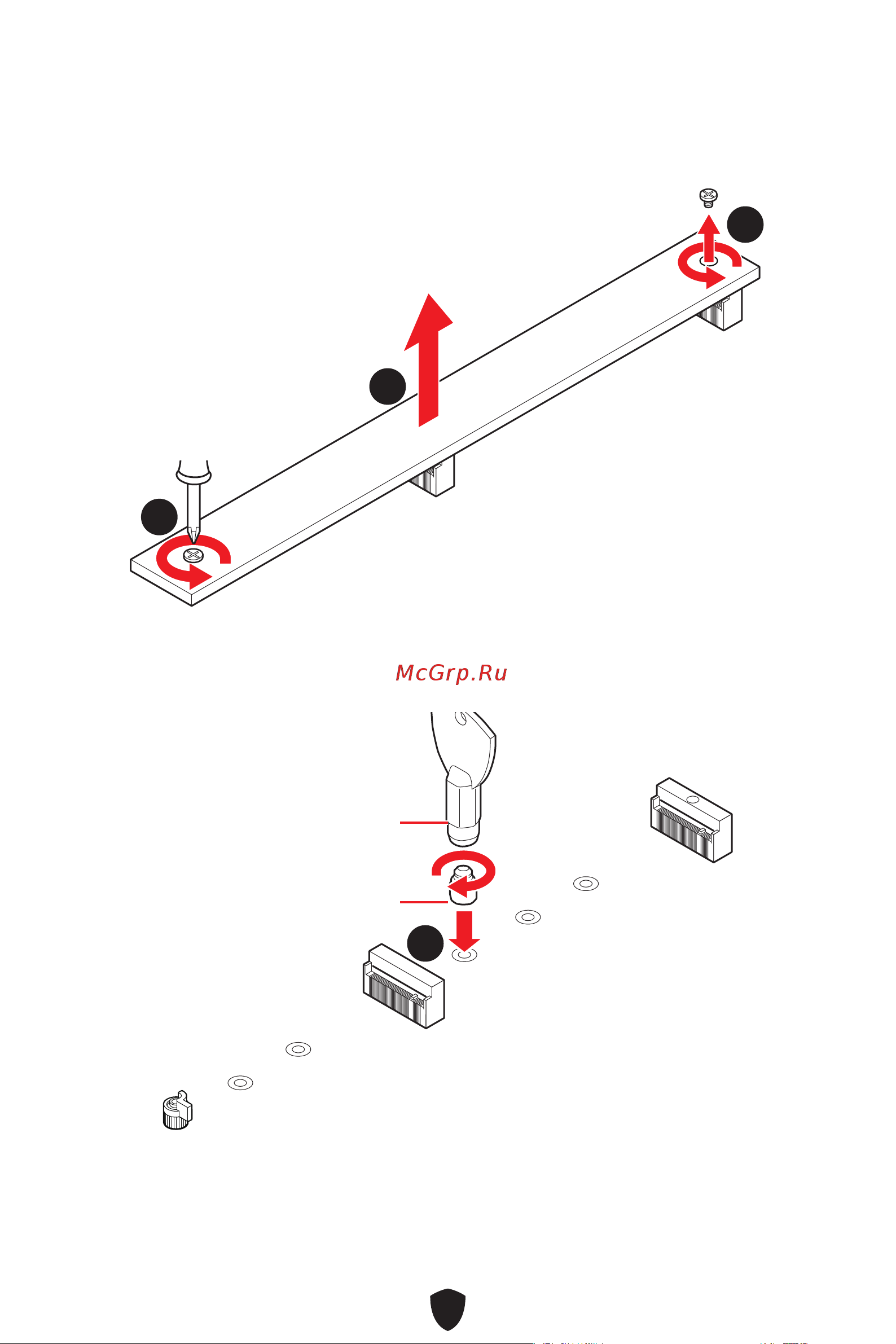

Установка модуля M.2 в разъемы M2_3/ M2_4

1. Удалите винты для радиатора M.2 Shield Frozr.

2. Приподнимите радиатор M.2 Shield Frozr и снимите его.

3. Вставьте зажим EZ M.2 II в соответствии с длиной SSD, используйте

инструмент для снятия зажима EZ M.2 II и закрутите его по часовой

стрелке, чтобы закрепить зажим. Пропустите этот шаг при установке 2280

SSD в разъем M2_3.

Разъем M2_3

Разъем M2_4

Инструмент для снятия

зажима EZ M.2 II

Зажим EZ M.2 II
