BAT1

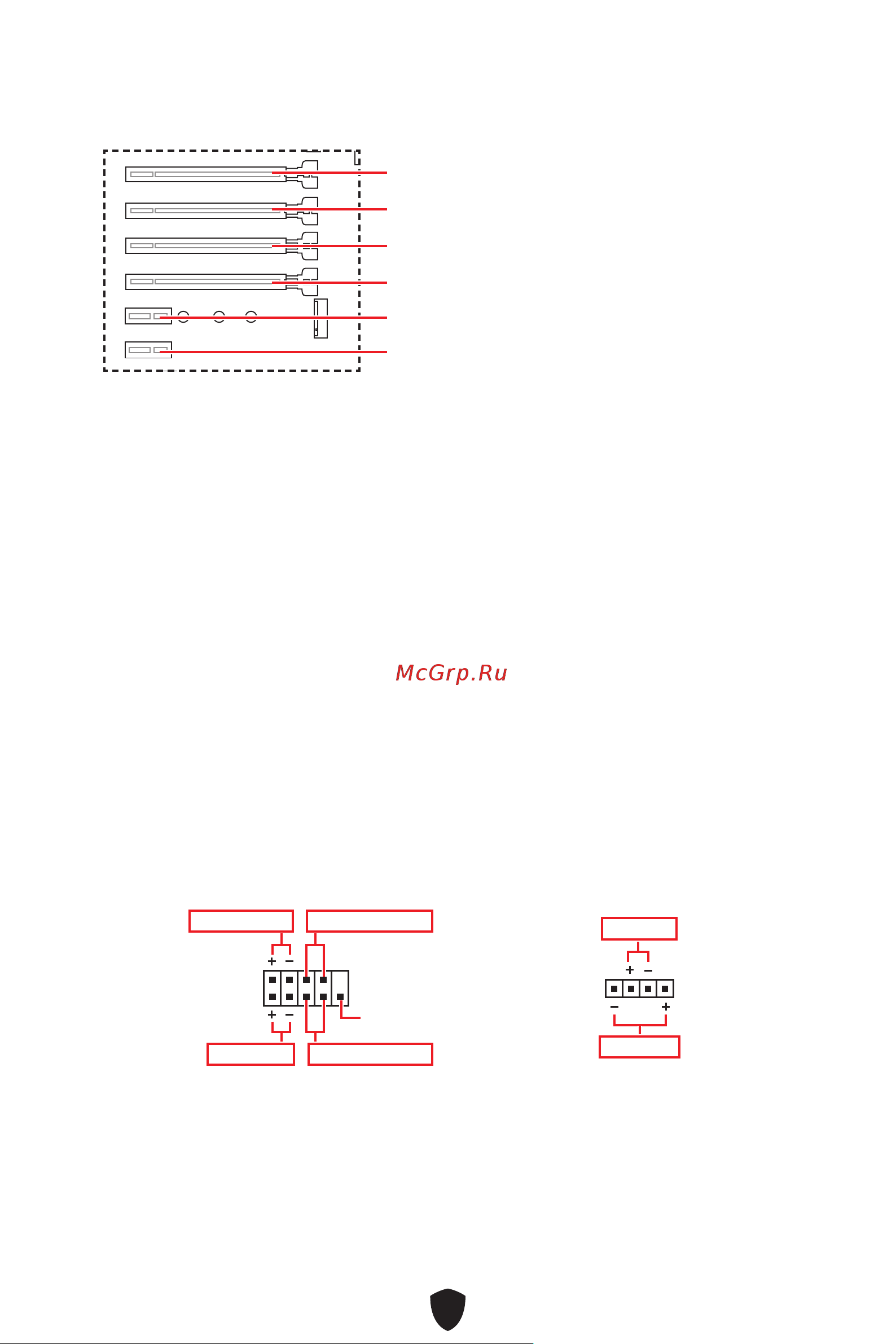

PCI_E1~6: PCIe Erweiterungssteckplätze

PCI_E1: PCIe 5.0 x16 (von CPU)

PCI_E2: PCIe 3.0 x1 (vom Z690 Chipsatz)

PCI_E3: PCIe 3.0 x1 (vom Z690 Chipsatz)

PCI_E5: PCIe 3.0 x1 (vom Z690 Chipsatz)

PCI_E6: PCIe 3.0 x1 (vom Z690 Chipsatz)

PCI_E4: PCIe 3.0 x4 (vom Z690 Chipsatz)

JFP1, JFP2: Frontpanel-Anschlüsse

Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem

PC-Gehäuse/Gehäuse. Die Power /Reset-Stiftleisten dienen zum Anschluss der

Power-/Reset-Taste. Der Power-LED-Anschluss wird mit der LED-Leuchte am PC-

Gehäuse verbunden, und der HDD-LED-Anschluss zeigt die Aktivität der Festplatte an.

Der JFP2-Anschluss ist für den Signaltongeber und Lautsprecher vorgesehen. Um die

Kabel vom PC-Gehäuse an die richtigen Pins anzuschließen, sehen Sie sich bitte die

folgenden Bilder an.

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

Wichtig

Bitte beachten Sie, dass Power-LED und HDD-LED eine positive und negative

Verbindung haben, Sie müssen das Kabel mit dem entsprechenden positiven und

negativen Anschluss auf dem Motherboard verbinden. Andernfalls werden die LEDs

nicht richtig funktionieren.

⚠

Wichtig

∙

Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen

Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine

Verformung des Steckplatzes vermeidet.

∙

Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler

Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden.

∙

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der

Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder

entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um

notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
