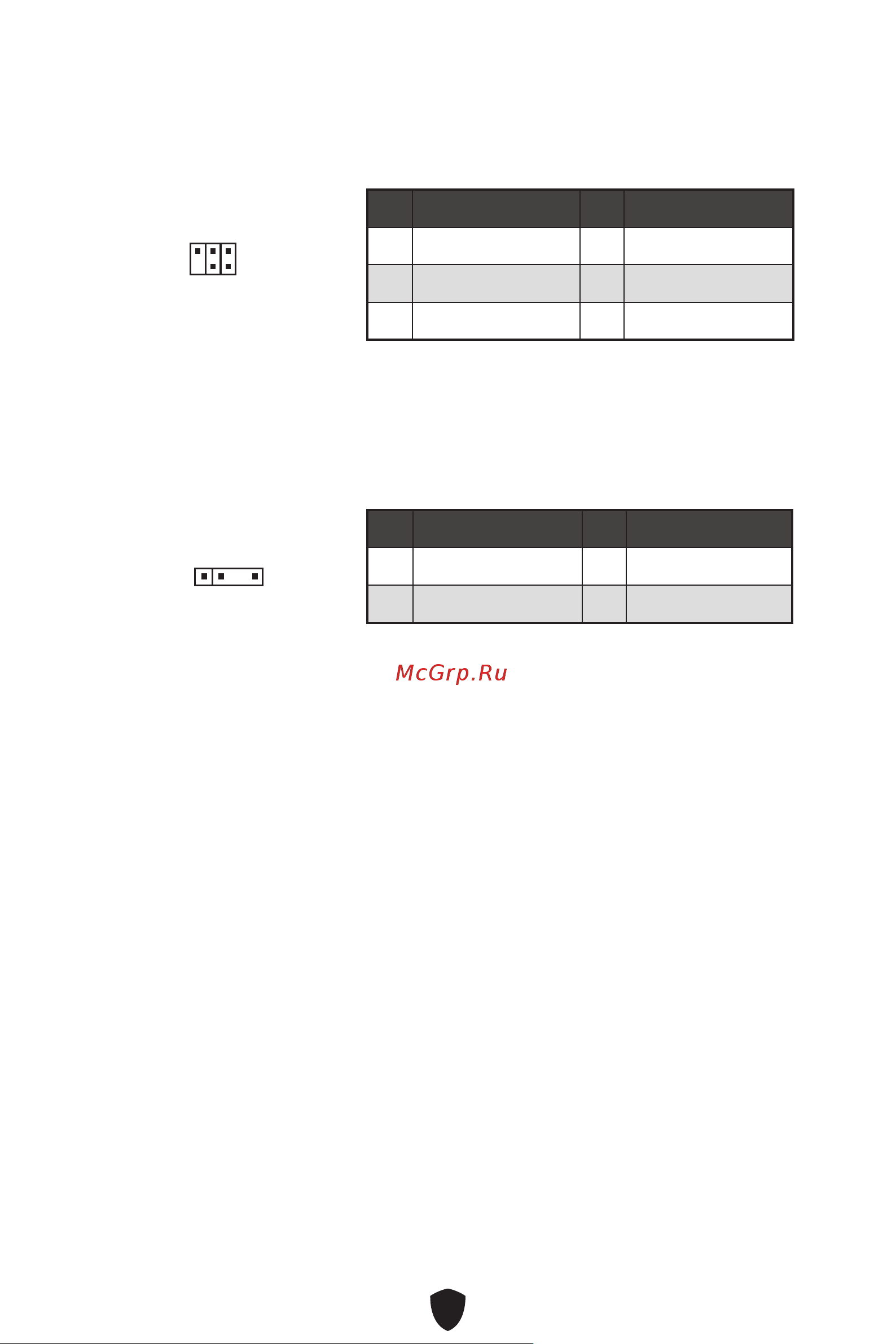

JDASH1: Tuning Controller-Anschluss

An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen.

2 6

Pin Signalname Pin Signalname

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

⚠

ACHTUNG

Schließen Sie nur passende LED-Streifen an. Der JRGB- und der JRAINBOW-

Anschluss verfügen über unterschiedliche Spannungen. Der Anschluss eines 5 V LED-

Streifens an den JRGB-Anschluss führt zu einer Beschädigung des LED-Streifens.

⚠

Wichtig

∙

Der JRAINBOW Anschluss unterstützt bis zu 75 LEDs WS2812B einzeln

adressierbare RGB-LED-Streifen (5 V/ Daten/ Erdung) mit der maximalen Leistung

von 3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu

200 LEDs.

∙

Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie

die RGB-LED-Streifen ein- und ausbauen.

∙

Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.

JRAINBOW1: Adressierbarer RGB-LED-Streifen Anschlüsse

JRAINBOW ermöglicht den Anschluss von WS2812B einzeln adressierbaren RGB-

LED-Streifen (5 V).

Pin Signalname Pin Signalname

1 +5V 2 Data

3 No Pin 4 Ground
