14
BAT1

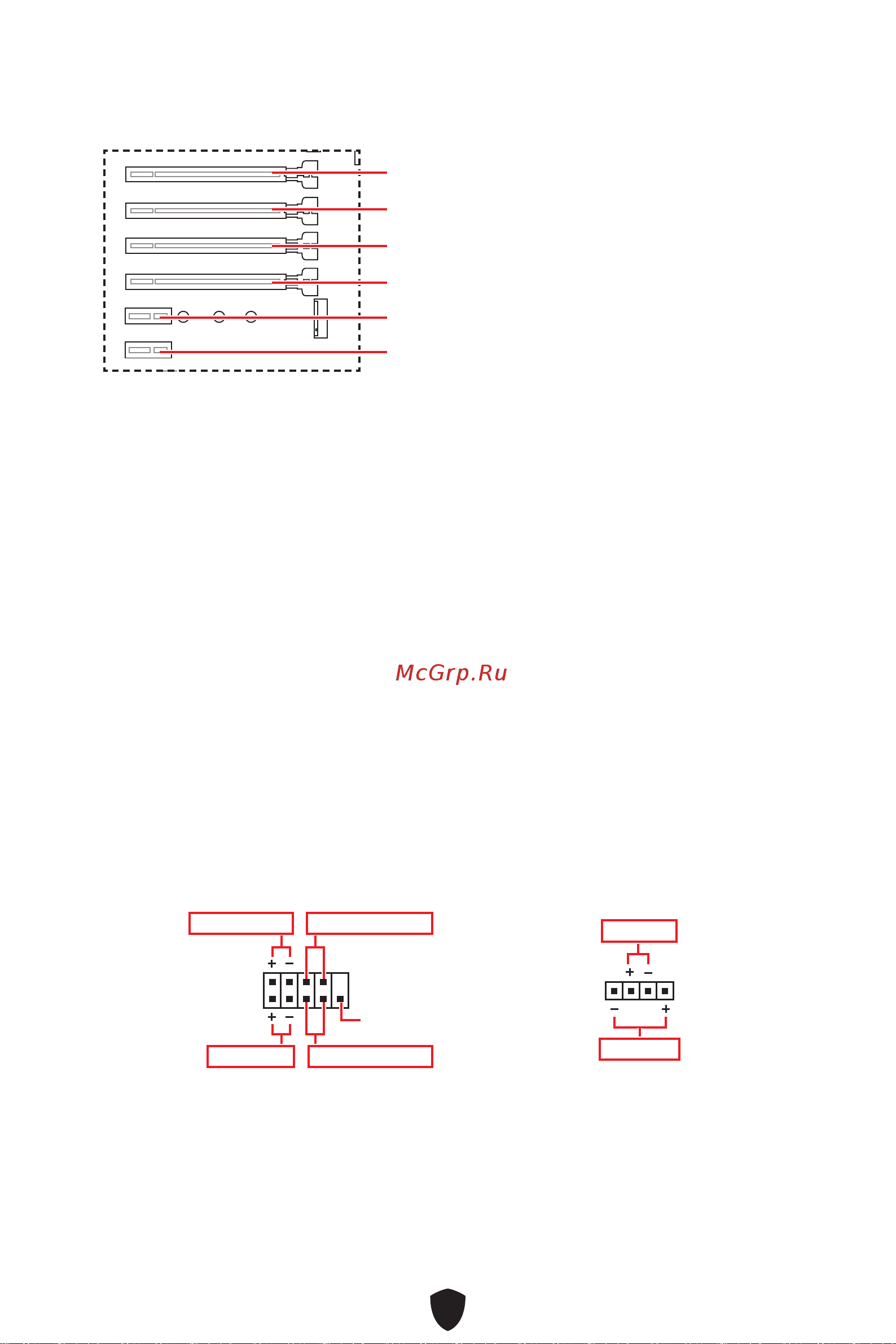

PCI_E1~6: Слоты расширения PCIe
PCI_E1: PCIe 5.0 x16 (от процессоров)
PCI_E2: PCIe 3.0 x1 (от чипсета Z690)
PCI_E3: PCIe 3.0 x1 (от чипсета Z690)
PCI_E5: PCIe 3.0 x1 (от чипсета Z690)
PCI_E6: PCIe 3.0 x1 (от чипсета Z690)
PCI_E4: PCIe 3.0 x4 (от чипсета Z690)
JFP1, JFP2: Разъемы передней панели
Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами
на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для
подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED
используется для подключения индикатора на корпусе ПК. Коннектор HDD
LED для подключения индикатора, который указывает на активность жесткого
диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы
подключить кабели от корпуса ПК к контактам, следуйте указаниям на рисунках
ниже.
1
2 10
9
Power LED
Reserved
Power Switch
JFP1
Reset SwitchHDD LED
1
JFP2
Buzzer
Speaker
⚠
Внимание!
Обратите внимание, что для коннектора Power LED и HDD LED есть
положительные (+) и отрицательные (-) контакты. Необходимо подключить кабели
к соответствующему положительному и отрицательному контактам на материнской
плате. В противном случае индикаторы не будут работать должным образом.
⚠
Внимание!
∙
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Graphics Card Bolster для поддержки веса графической
карты и во избежание деформации слота.
∙
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E1.
∙
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
