M2_1~2: Разъемы M.2 (Ключ M)

Установите M.2 твердотельный накопитель (SSD) в разъем M.2, как показано на

рисунке ниже.

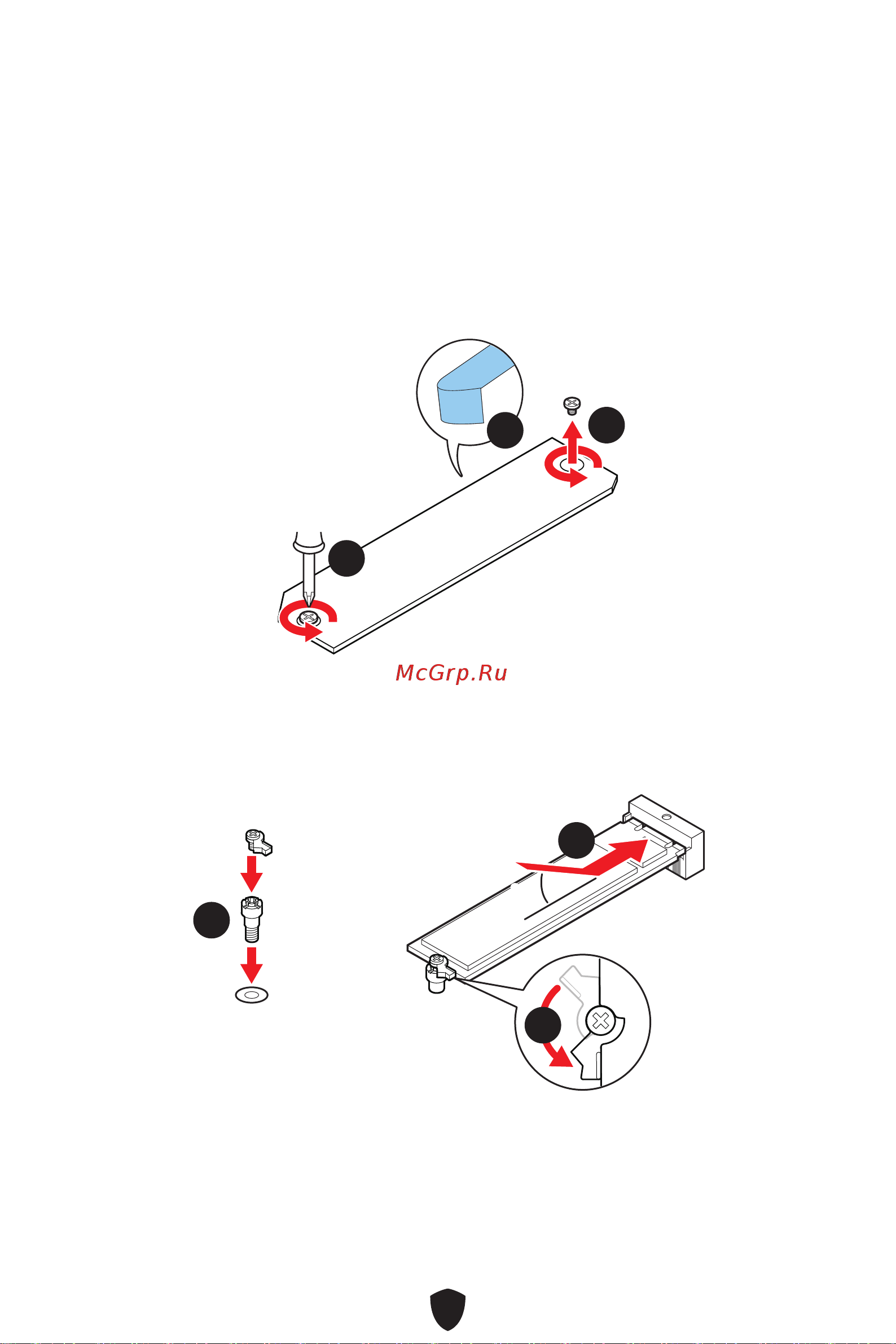

Установка модуля M.2

Для разъема M2_1

1. Удалите винты для радиатора M.2 SHIELD FROZR.

2. Удалите M.2 SHIELD FROZR и снять защитную пленку с термоинтерфейса.

M2_1

3. Если зажим EZ M.2 не установлен, установите прилагаемый комплект зажима

EZ M.2 в слот M.2 в соответствии с длиной твердотельного накопителя.

4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.

5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.

30º30º
