22

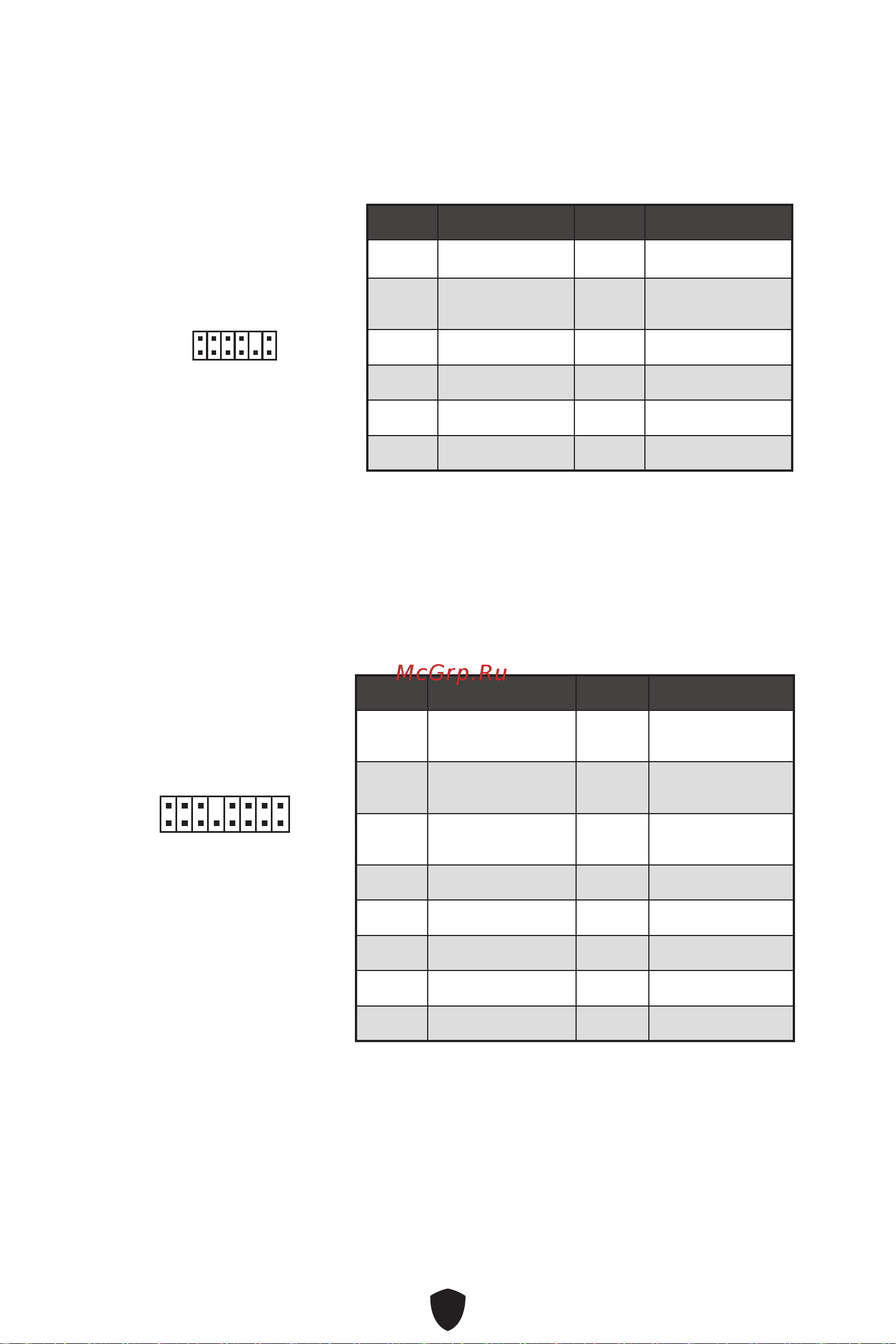

JTPM1: Разъем модуля ТРМ
Данный разъем используется для подключения модуля ТРМ (Trusted Platform
Module). Дополнительные сведения см. в описании модуля ТРМ.
Контакт Название сигнала Контакт Название сигнала
1 SPI Power 2 SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
1
2 12
11
JTBT1: Разъем для установки карты расширения
Thunderbolt
Данный разъем предназначен для подключения карты расширения с интерфейсом
Thunderbolt.
1
2 16
15
Контакт Название сигнала Контакт Название сигнала
1 TBT_Force_PWR 2
TBT_S0IX_Entry_
REQ
3
TBT_CIO_Plug_
Event#
4
TBT_S0IX_Entry_
ACK
5 SLP_S3#_TBT 6
TBT_PSON_
Override_N
7 SLP_S5#_TBT 8 Net Name
9 Ground 10 SMBCLK_VSB
11 DG_PEWake 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 TBT_Card_DET_R# 16 PD_IRQ#
