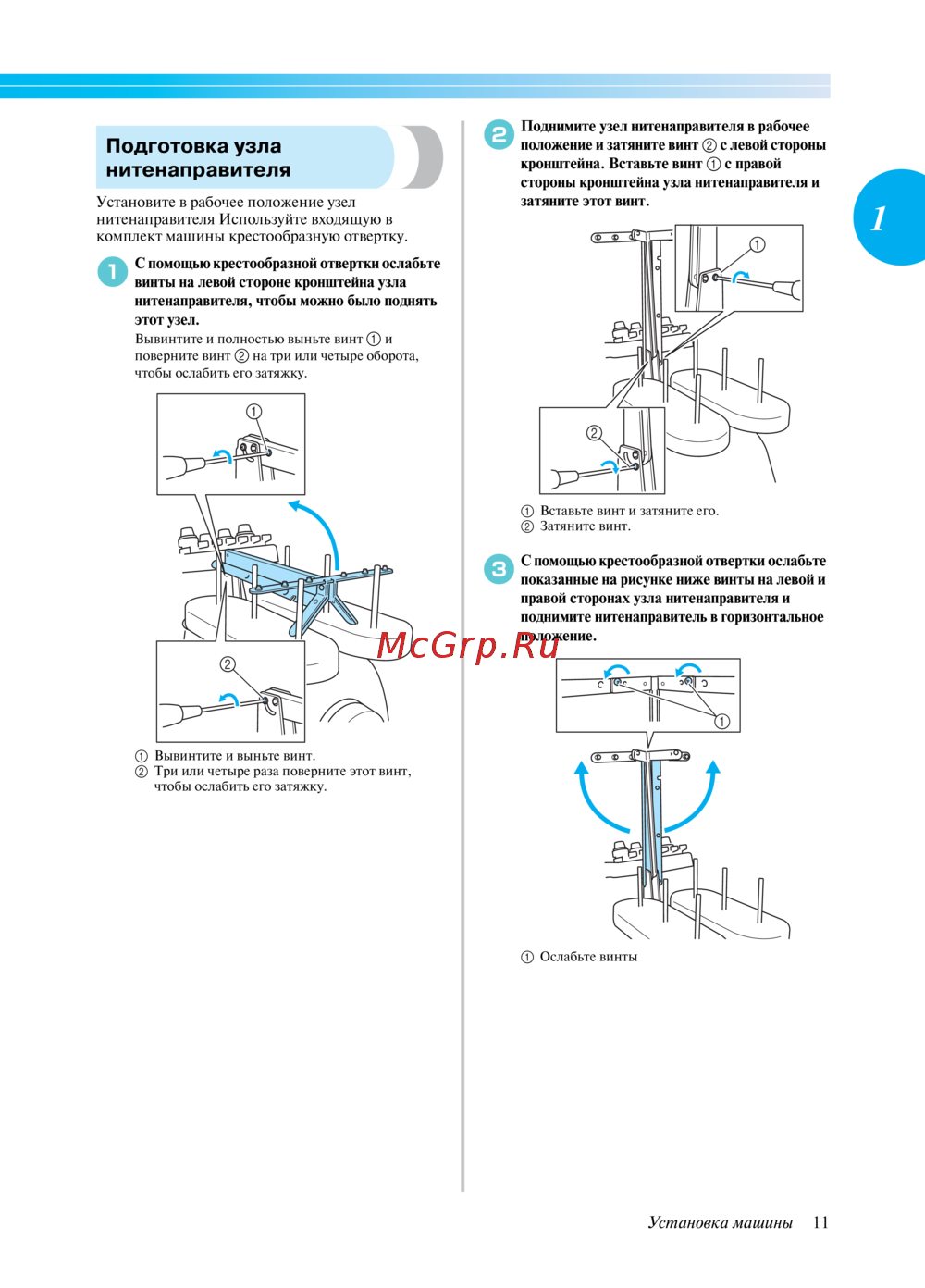

Установка машины 11
1
Подготовка узла
нитенаправителя
Установите в рабочее положение узел
нитенаправителя Используйте входящую в
комплект машины крестообразную отвертку.
1
С помощью крестообразной отвертки ослабьте
винты на левой стороне кронштейна узла
нитенаправителя, чтобы можно было поднять
этот узел.
Вывинтите и полностью выньте винт 1 и
поверните винт
2 на три или четыре оборота,
чтобы ослабить его затяжку.
1 Вывинтите и выньте винт.
2 Три или четыре раза поверните этот винт,
чтобы ослабить его затяжку.
2
Поднимите узел нитенаправителя в рабочее
положение и затяните винт 2 с левой стороны
кронштейна. Вставьте винт 1 с правой
стороны кронштейна узла нитенаправителя и
затяните этот винт.
1 Вставьте винт и затяните его.
2 Затяните винт.
3
С помощью крестообразной отвертки ослабьте
показанные на рисунке ниже винты на левой и
правой сторонах узла нитенаправителя и
поднимите нитенаправитель в горизонтальное
положение.
1 Ослабьте винты
1
