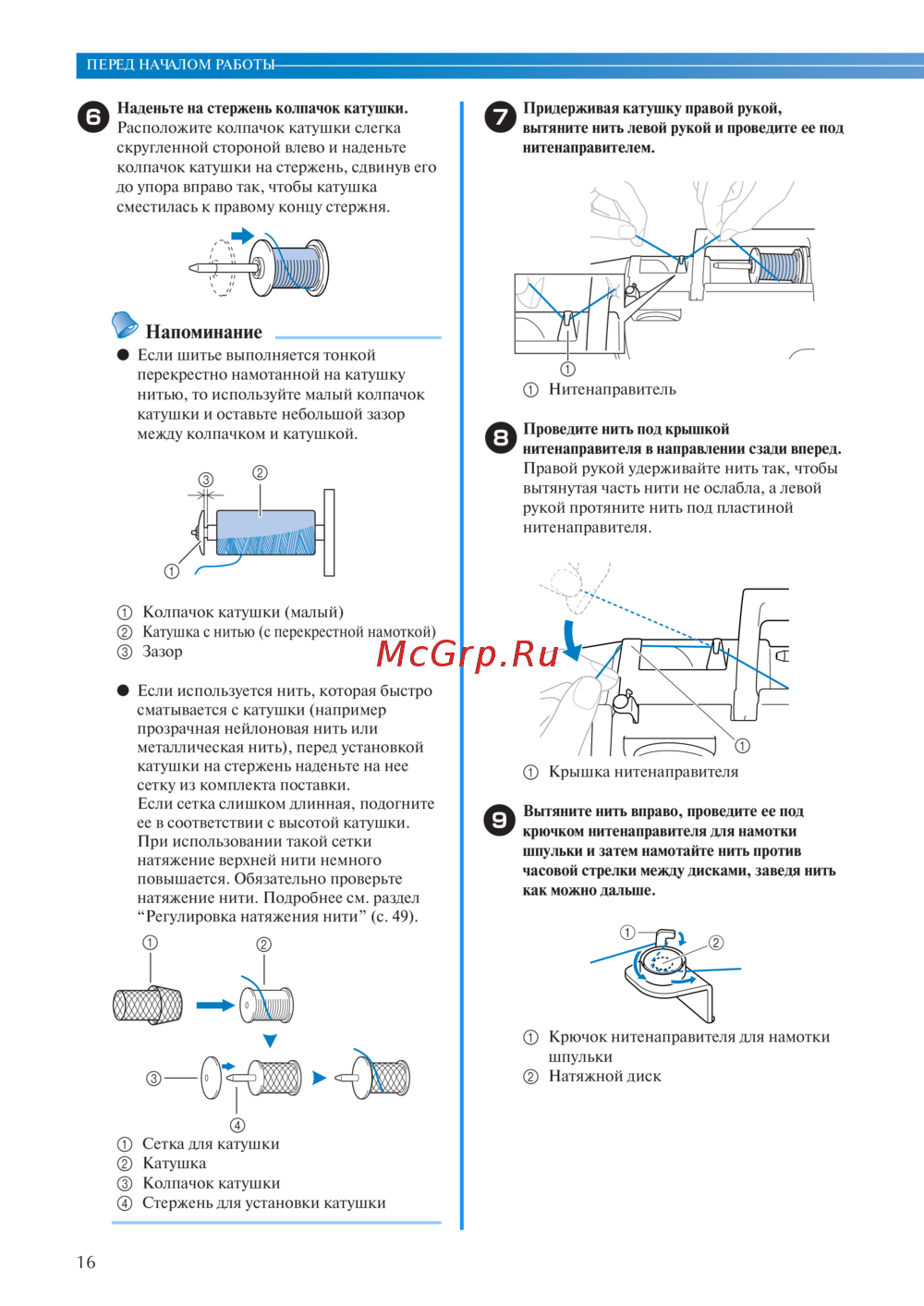

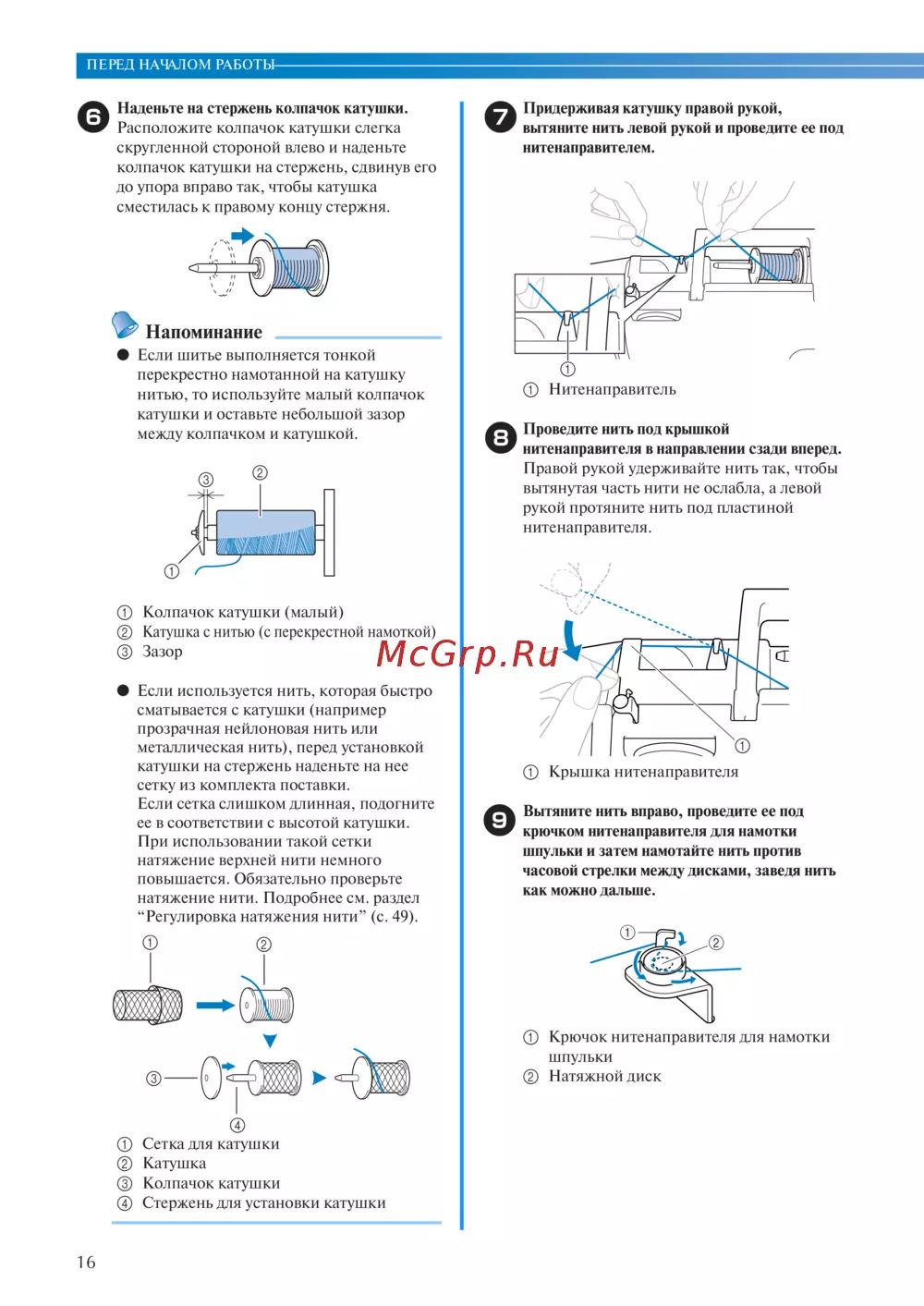

ПЕРЕД НАЧАЛОМ РАБОТЫ —————————————————————————————————————————————————————————————————————————————————————————————————————————————————
——
16
f
Наденьте на стержень колпачок катушки.
Расположите колпачок катушки слегка
скругленной стороной влево и наденьте
колпачок катушки на стержень, сдвинув его
до упора вправо так, чтобы катушка
сместилась к правому концу стержня.
Напоминание
● Если шитье выполняется тонкой
перекрестно намотанной на катушку
нитью, то используйте малый колпачок
катушки и оставьте небольшой зазор
между колпачком и катушкой.
a Колпачок катушки (малый)
b
Катушка с нитью (с перекрестной намоткой)
c Зазор
● Если используется нить, которая быстро
сматывается с катушки (например
прозрачная нейлоновая нить или
металлическая нить), перед установкой
катушки на стержень наденьте на нее
сетку из комплекта поставки.
Если сетка слишком длинная, подогните
ее в соответствии с высотой катушки.
При использовании такой сетки
натяжение верхней нити немного
повышается. Обязательно проверьте
натяжение нити. Подробнее см. раздел
“Регулировка натяжения нити” (с. 49).
a Сетка для катушки
b Катушка
c Колпачок катушки
d Стержень для установки катушки
g
Придерживая катушку правой рукой,
вытяните нить левой рукой и проведите ее под
нитенаправителем.
a Нитенаправитель
h
Проведите нить под крышкой
нитенаправителя в направлении сзади вперед.
Правой рукой удерживайте нить так, чтобы
вытянутая часть нити не ослабла, а левой
рукой протяните нить под пластиной
нитенаправителя.
a Крышка нитенаправителя
i
Вытяните нить вправо, проведите ее под
крючком нитенаправителя для намотки
шпульки и затем намотайте нить против
часовой стрелки между дисками, заведя нить
как можно дальше.
a Крючок нитенаправителя для намотки
шпульки
b Натяжной диск
a
c
b
2
1
4
3
1
a
