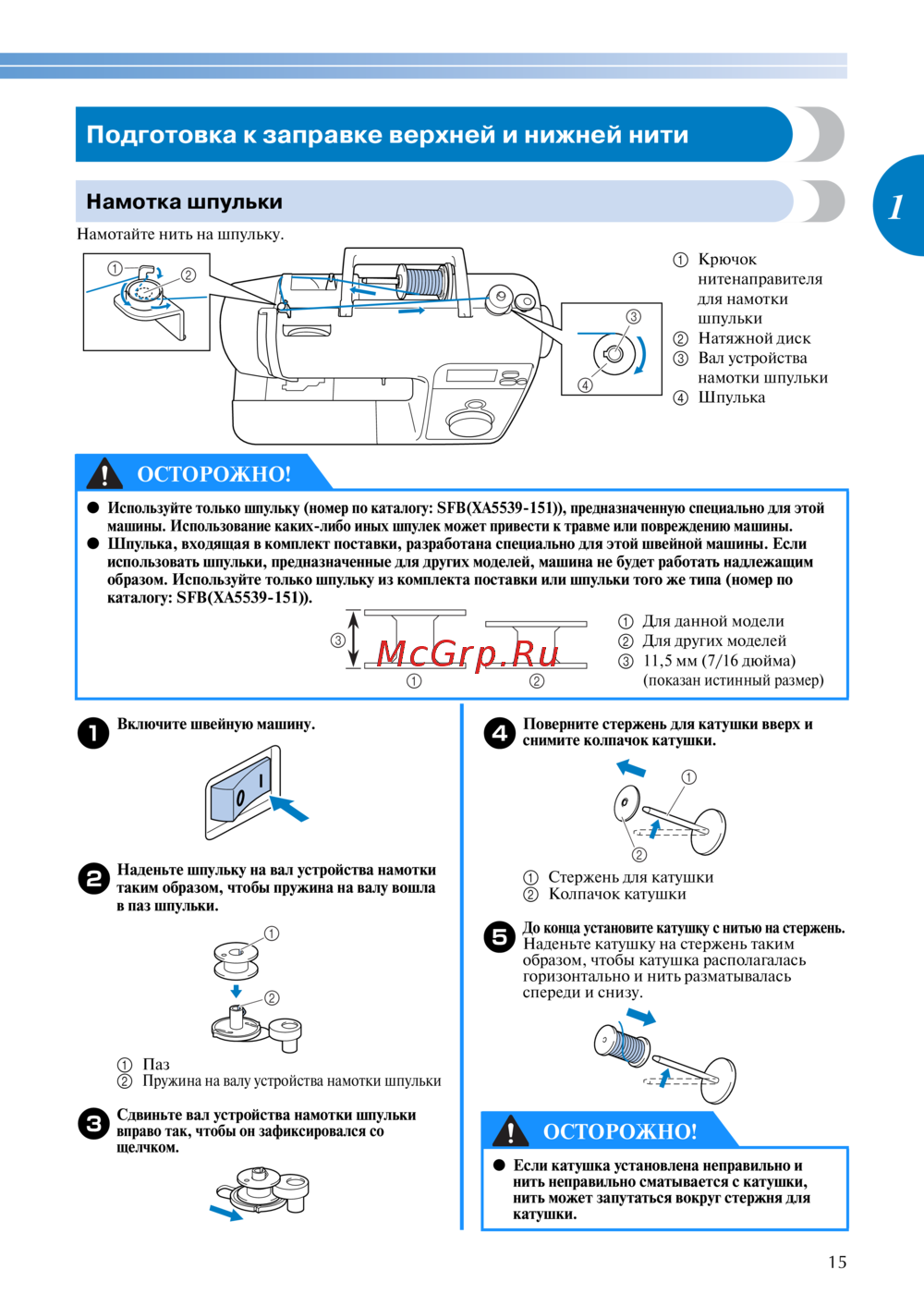

![Brother INNOV-IS 10 A [17/0] Подготовка к заправке верхней и нижней нити](/views2/1315483/page17/bg11.png)
15
1
Подготовка к заправке верхней и нижней нити
Намотка шпульки
Намотайте нить на шпульку.
a
Включите швейную машину.
b
Наденьте шпульку на вал устройства намотки
таким образом, чтобы пружина на валу вошла
в паз шпульки.
a Паз
b
Пружина на валу устройства намотки шпульки
c
Сдвиньте вал устройства намотки шпульки
вправо так, чтобы он зафиксировался со
щелчком.
d
Поверните стержень для катушки вверх и
снимите колпачок катушки.
a Стержень для катушки
b Колпачок катушки
e
До конца установите катушку с нитью на стержень.
Наденьте катушку на стержень таким
образом, чтобы катушка располагалась
горизонтально и нить разматывалась
спереди и снизу.
●
Используйте только шпульку (номер по каталогу: SFB(XA5539'151)), предназначенную специально для этой
машины. Использование каких'либо иных шпулек может привести к травме или повреждению машины.
● Шпулька, входящая в комплект поставки, разработана специально для этой швейной машины. Если
использовать шпульки, предназначенные для других моделей, машина не будет работать надлежащим
образом. Используйте только шпульку из комплекта поставки или шпульки того же типа (номер по
каталогу: SFB(XA5539'151)).
c
d
a
b
a Крючок
нитенаправителя
для намотки
шпульки
b Натяжной диск
c Вал устройства
намотки шпульки
d Шпулька
ОСТОРОЖНО!
ab
c
a Для данной модели
b Для других моделей
c 11,5 мм (7/16 дюйма)
(показан истинный размер)
a
b
● Если катушка установлена неправильно и
нить неправильно сматывается с катушки,
нить может запутаться вокруг стержня для
катушки.
a
b
ОСТОРОЖНО!
