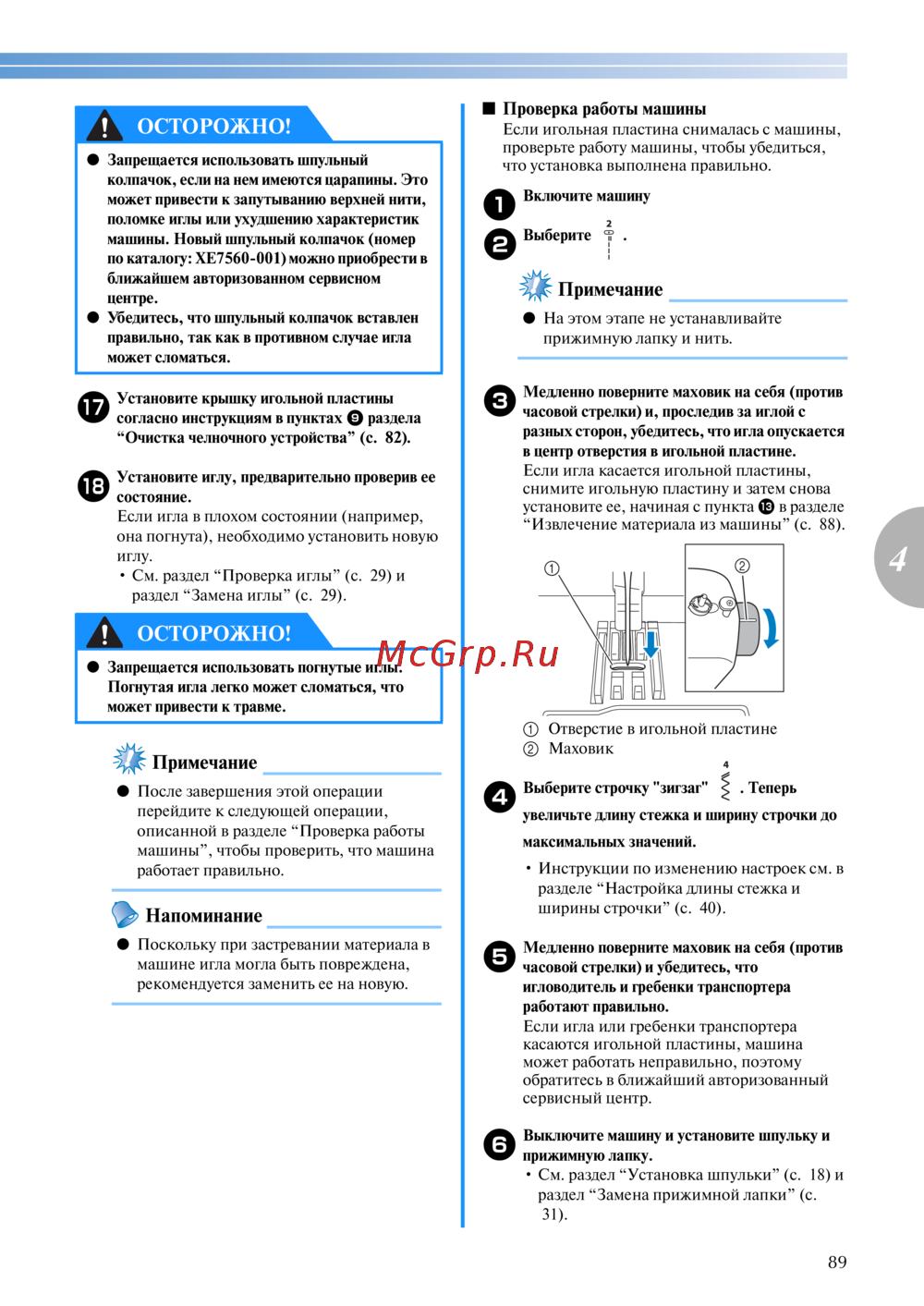

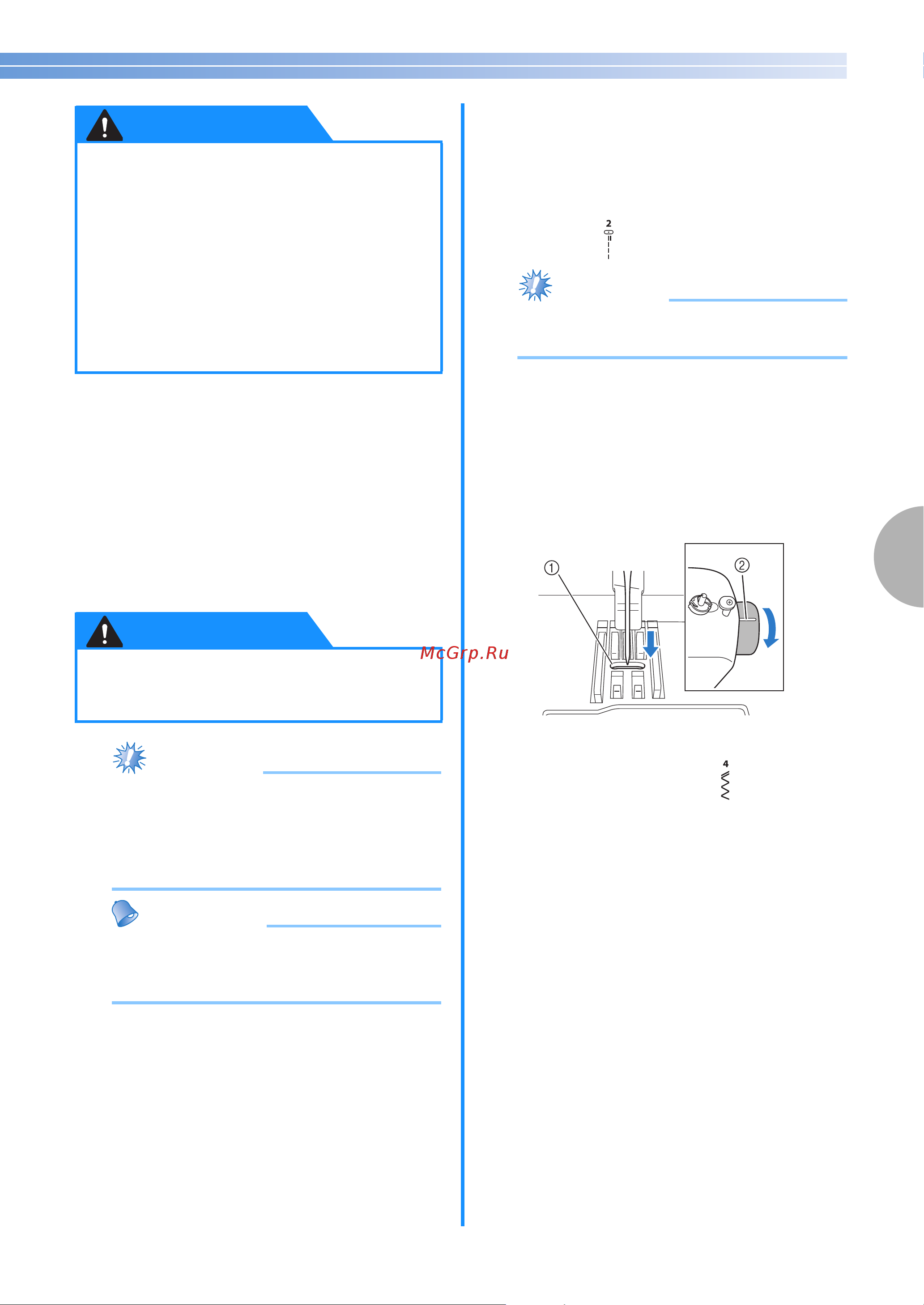

![Brother INNOV-IS 10 A [91/0] Проверка работы машины](/views2/1315483/page91/bg5b.png)
89
4
q
Установите крышку игольной пластины
согласно инструкциям в пунктах
i раздела
“Очистка челночного устройства” (с. 82).
r
Установите иглу, предварительно проверив ее
состояние.
Если игла в плохом состоянии (например,
она погнута), необходимо установить новую
иглу.
• См. раздел “Проверка иглы” (с. 29) и
раздел “Замена иглы” (с. 29).
Примечание
● После завершения этой операции
перейдите к следующей операции,
описанной в разделе “Проверка работы
машины”, чтобы проверить, что машина
работает правильно.
Напоминание
● Поскольку при застревании материала в
машине игла могла быть повреждена,
рекомендуется заменить ее на новую.
■ Проверка работы машины
Если игольная пластина снималась с машины,
проверьте работу машины, чтобы убедиться,
что установка выполнена правильно.
a
Включите машину
b
Выберите .
Примечание
● На этом этапе не устанавливайте
прижимную лапку и нить.
c
Медленно поверните маховик на себя (против
часовой стрелки) и, проследив за иглой с
разных сторон, убедитесь, что игла опускается
в центр отверстия в игольной пластине.
Если игла касается игольной пластины,
снимите игольную пластину и затем снова
установите ее, начиная с пункта
m в разделе
“Извлечение материала из машины” (с. 88).
a Отверстие в игольной пластине
b Маховик
d
Выберите строчку "зигзаг" . Теперь
увеличьте длину стежка и ширину строчки до
максимальных значений.
• Инструкции по изменению настроек см. в
разделе “Настройка длины стежка и
ширины строчки” (с. 40).
e
Медленно поверните маховик на себя (против
часовой стрелки) и убедитесь, что
игловодитель и гребенки транспортера
работают правильно.
Если игла или гребенки транспортера
касаются игольной пластины, машина
может работать неправильно, поэтому
обратитесь в ближайший авторизованный
сервисный центр.
f
Выключите машину и установите шпульку и
прижимную лапку.
• См. раздел “Установка шпульки” (с. 18) и
раздел “Замена прижимной лапки” (с.
31).
● Запрещается использовать шпульный
колпачок, если на нем имеются царапины. Это
может привести к запутыванию верхней нити,
поломке иглы или ухудшению характеристик
машины. Новый шпульный колпачок (номер
по каталогу: XE7560A001) можно приобрести в
ближайшем авторизованном сервисном
центре.
● Убедитесь, что шпульный колпачок вставлен
правильно, так как в противном случае игла
может сломаться.
● Запрещается использовать погнутые иглы.
Погнутая игла легко может сломаться, что
может привести к травме.
ОСТОРОЖНО!
ОСТОРОЖНО!
