Samsung UE-32 D6100SW — как подключить компоненты для лучшего качества изображения [9/84]
![Samsung UE-32 D6100SW [9/84] Av connection](/views2/1131333/page9/bg9.png)
English - 9

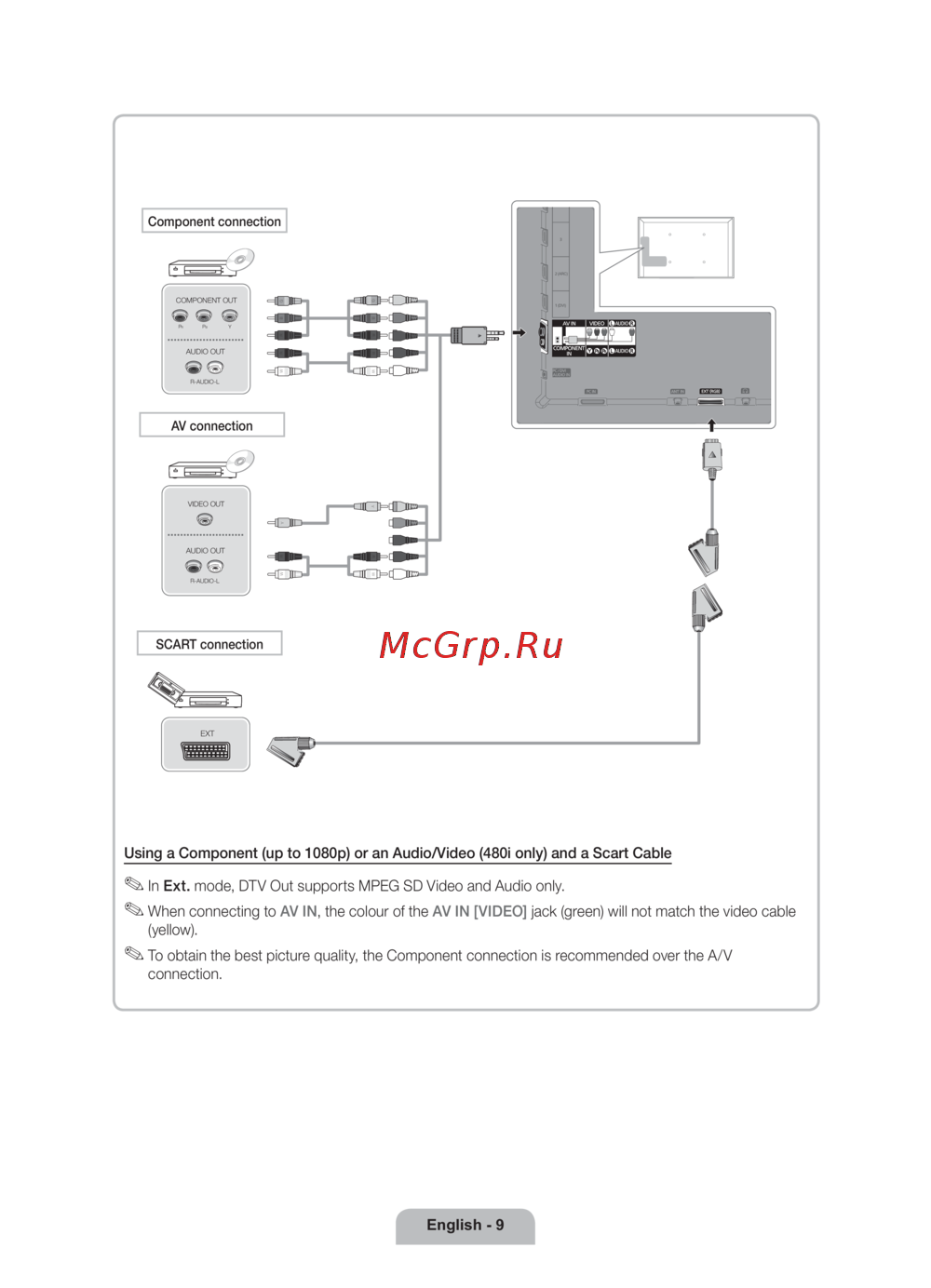

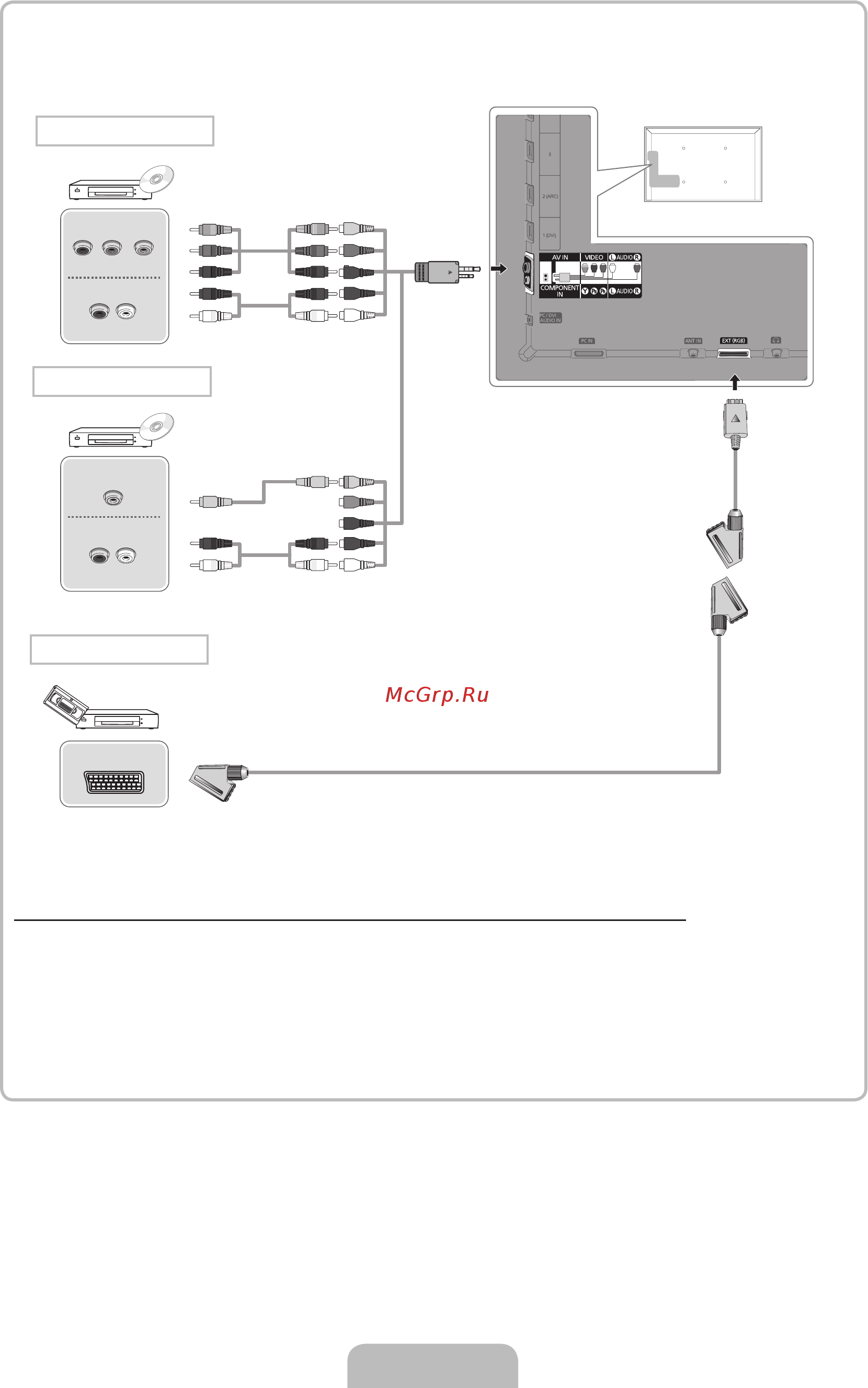

Using a Component (up to 1080p) or an Audio/Video (480i only) and a Scart Cable
✎
In Ext. mode, DTV Out supports MPEG SD Video and Audio only.
✎
When connecting to AV IN, the colour of the AV IN [VIDEO] jack (green) will not match the video cable
(yellow).
✎
To obtain the best picture quality, the Component connection is recommended over the A/V
connection.
AUDIO OUT
R-AUDIO-L
P
R
P
B
Y
COMPONENT OUT
EXT
AUDIO OUT
R-AUDIO-L
VIDEO OUT
Y
R W
Y
RW
R
R
B
B
G
G
R
R
W
W
Component connection
AV connection
SCART connection
[UD6100-RU]BN68-03474H-LPRL04.indb 9 2011-03-22 오전 9:12:34
