Darina F EC341 606W [7/32] Подключение

Руководство по эксплуатации ЕМ341 00 000 РЭ







-

















-

 



 -



      -





■ Плита подключается к электросети однофазного переменного тока номинальным на-

пряжением 220 В и частотой 50 Гц. Розетка должна находиться в легкодоступном месте.

Плита, поставленная на рабочее место, не должна ее закрывать.

■ Если плита поставляется без шнура питания, то необходимо подобрать для него про-

вод и штепсельное соединение (вилка - розетка). Провод должен быть типа Н05 RR-F3G

2.5 мм

или Н05 VV - F3G 2.5 мм

по международной классификации, длиной не менее

1,5 м. Штепсельное соединение должно быть рассчитано на ток не менее 32 А.

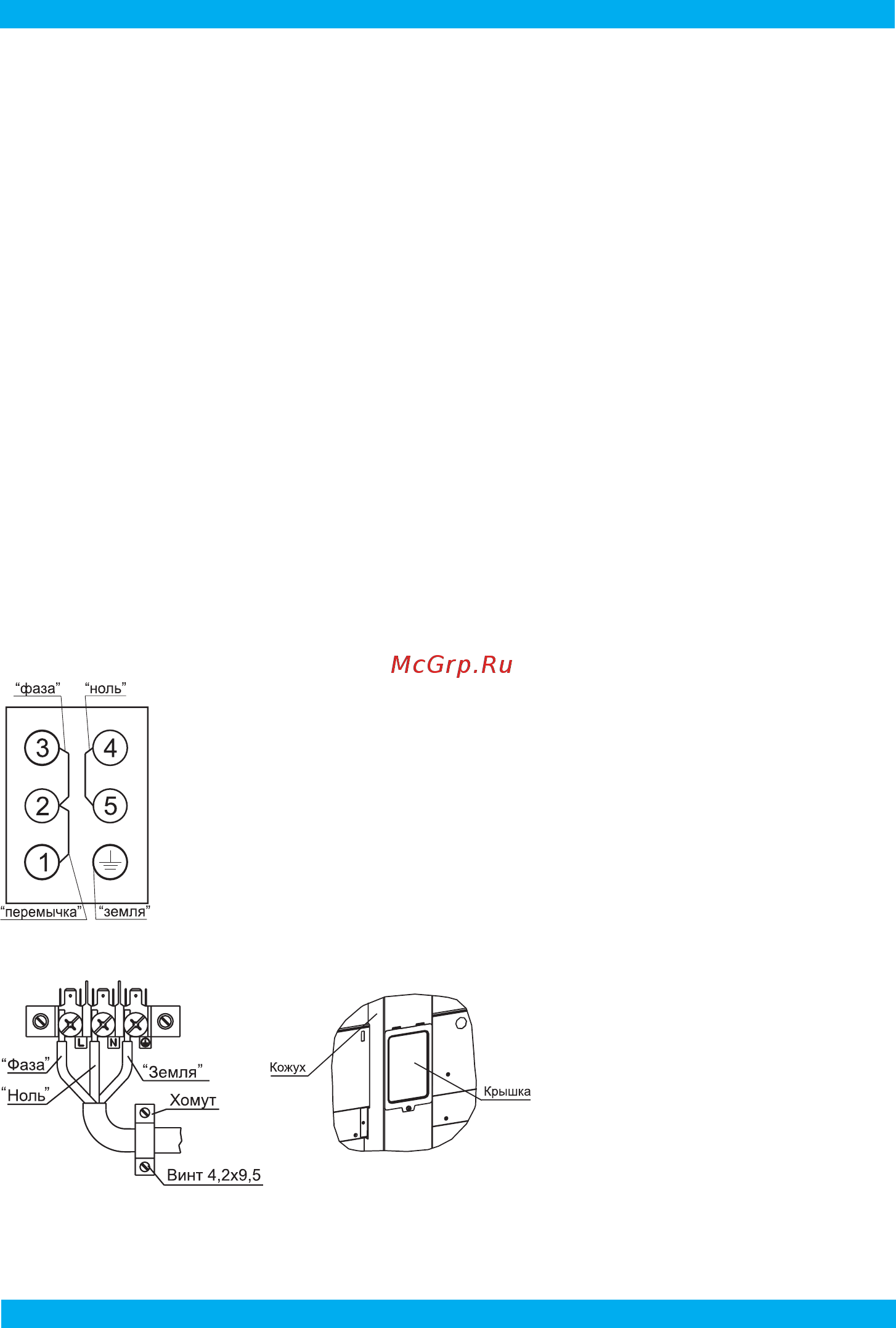

■ Подсоединение к шестиполюсной сетевой колодке плиты, расположенной на заднем

листе, производить согласно схемы:

Коричневый провод - L (фаза)

Синий провод - N (ноль)

Желто-зеленый провод - Е (земля)

■ Подсоединение к трехполюсной сетевой колодке, расположенной в кожухе, произво-

дить согласно схемы:

Кабель должен быть надежно за-

креплен хомутом внутри сетевой

колодки, под хомут устанавливается

резиновая втулка.

Кабель должен свободно размещаться между плитой и стеной и проложен в стороне от

вентиляционного отверстия жарочного шкафа. Подключение должно соответствовать

нормам электрической безопасности.
