ENGLISH
17
FEKABOX 110 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200

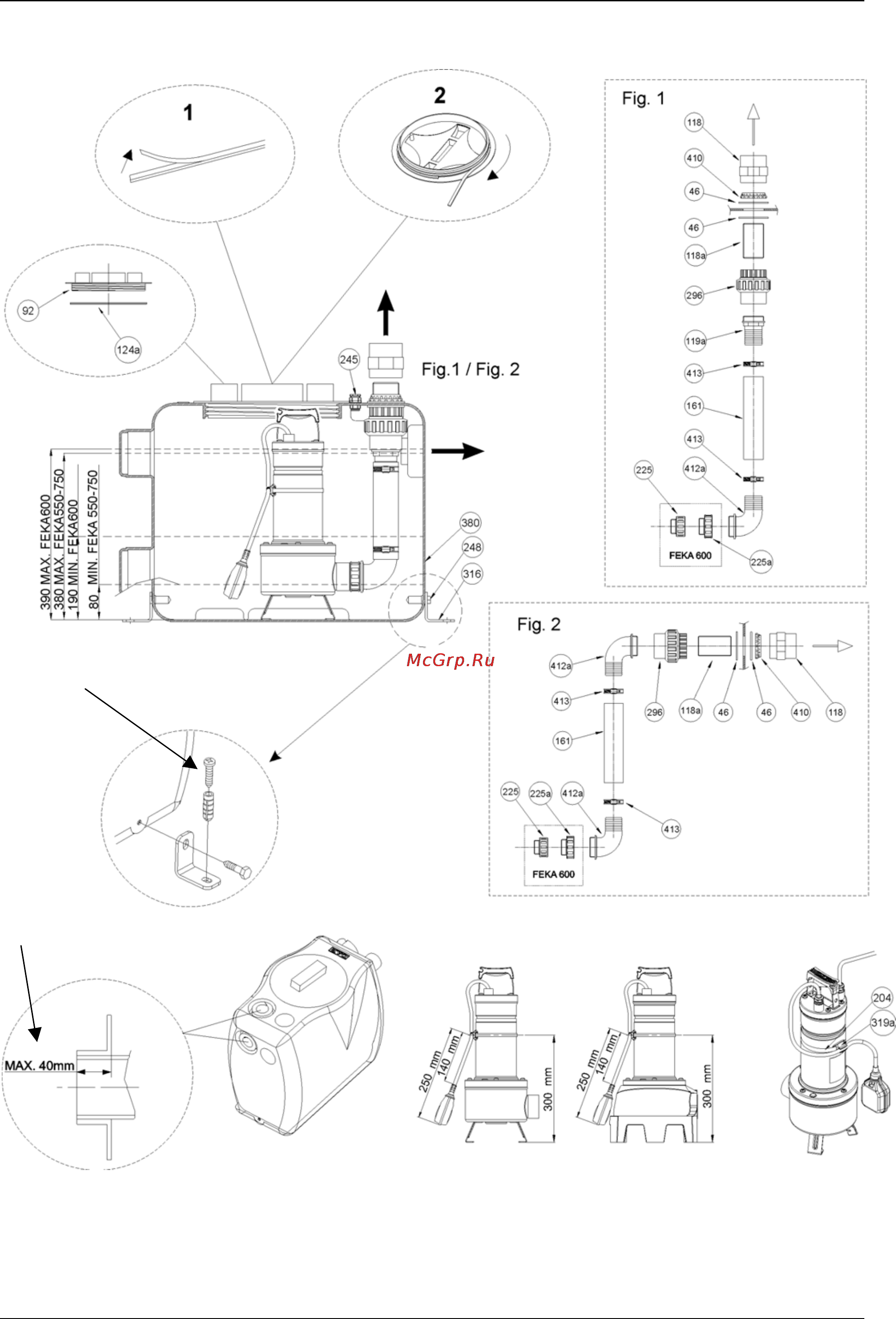

46 - GASKET 78X58X4 (2”) 204 - CABLE CLAMP TIE 319a - CABLE CLAMP
92 - COVER 225 - ADAPTER M-F 1”¼ - 1”½ 380 - TANK
118 - SLEEVE 63X2” 225a - ADAPTER M-F 1”½ - 2” 410 - COLLAR 2” PP OR PVC
118a - THREADED PERFORATED BAR 2”X100 245 - FAIRLEAD M20X1,5 412a - CURVED HOSETAIL
119a - HOSETAIL 248 - SCREW TE 10X40 413 - HOSE CLAMP Ø57
124a - GASKET COVER 296 - PIPE UNION 3 PCS WITH OR
161 - RUBBER HOSE 57X50 L=240 316 - FIXING BRACKET
Bracket screw: not supplied
ATTENTION!
Maximum mouth 40mm
FEKA VS - VX
