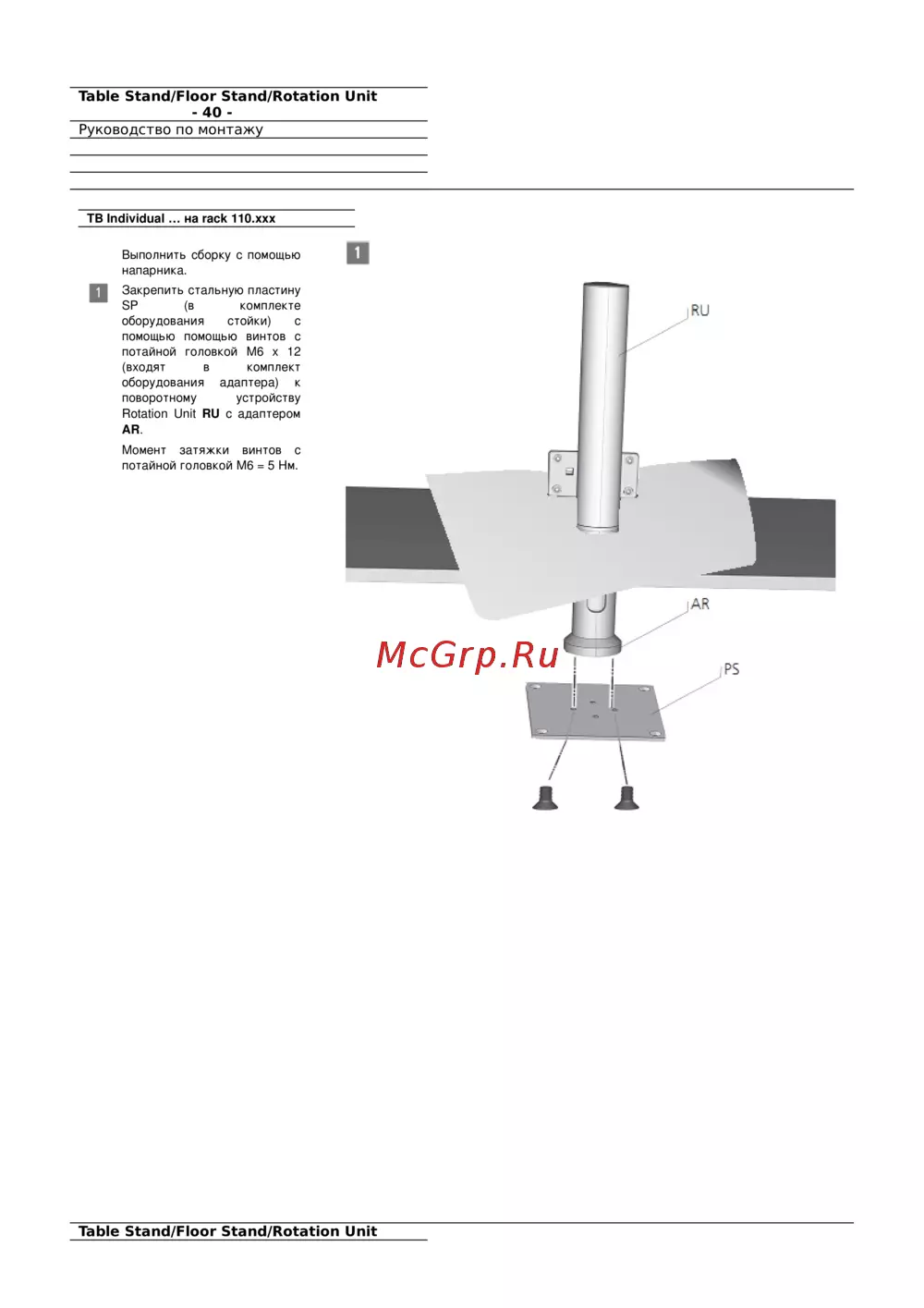

Table Stand/Floor Stand/Rotation Unit
- 40 -
Руководство по монтажу
ТВ Individual … на rack 110.xxx
Выполнить сборку с помощью
напарника.

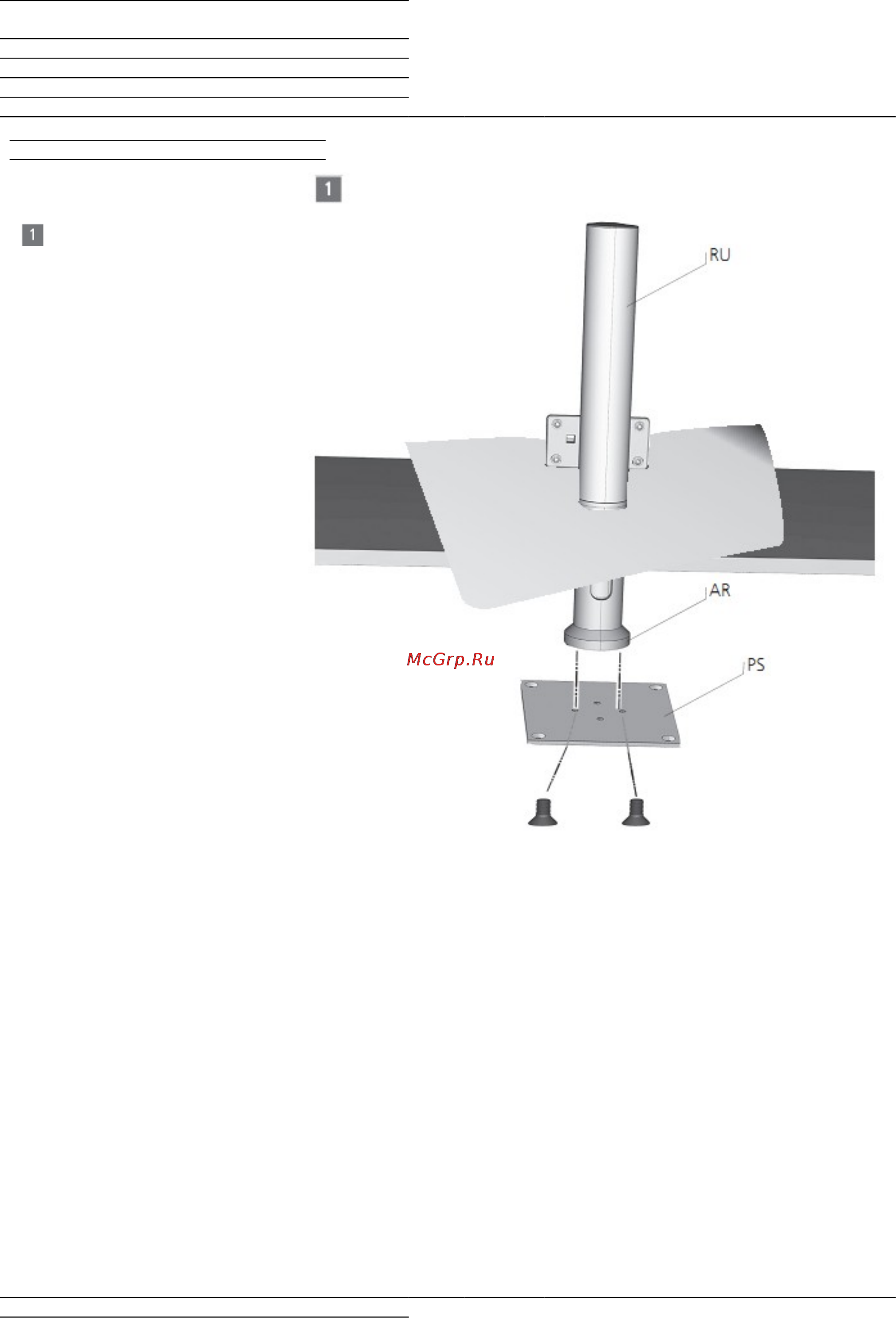

Закрепить стальную пластину
SP (в комплекте
оборудования стойки) с
помощью помощью винтов с
потайной головкой M6 x 12
(входят в комплект
оборудования адаптера) к
поворотному устройству
Rotation Unit RU с адаптером
AR.
Момент затяжки винтов с
потайной головкой M6 = 5 Нм.
Table Stand/Floor Stand/Rotation Unit
