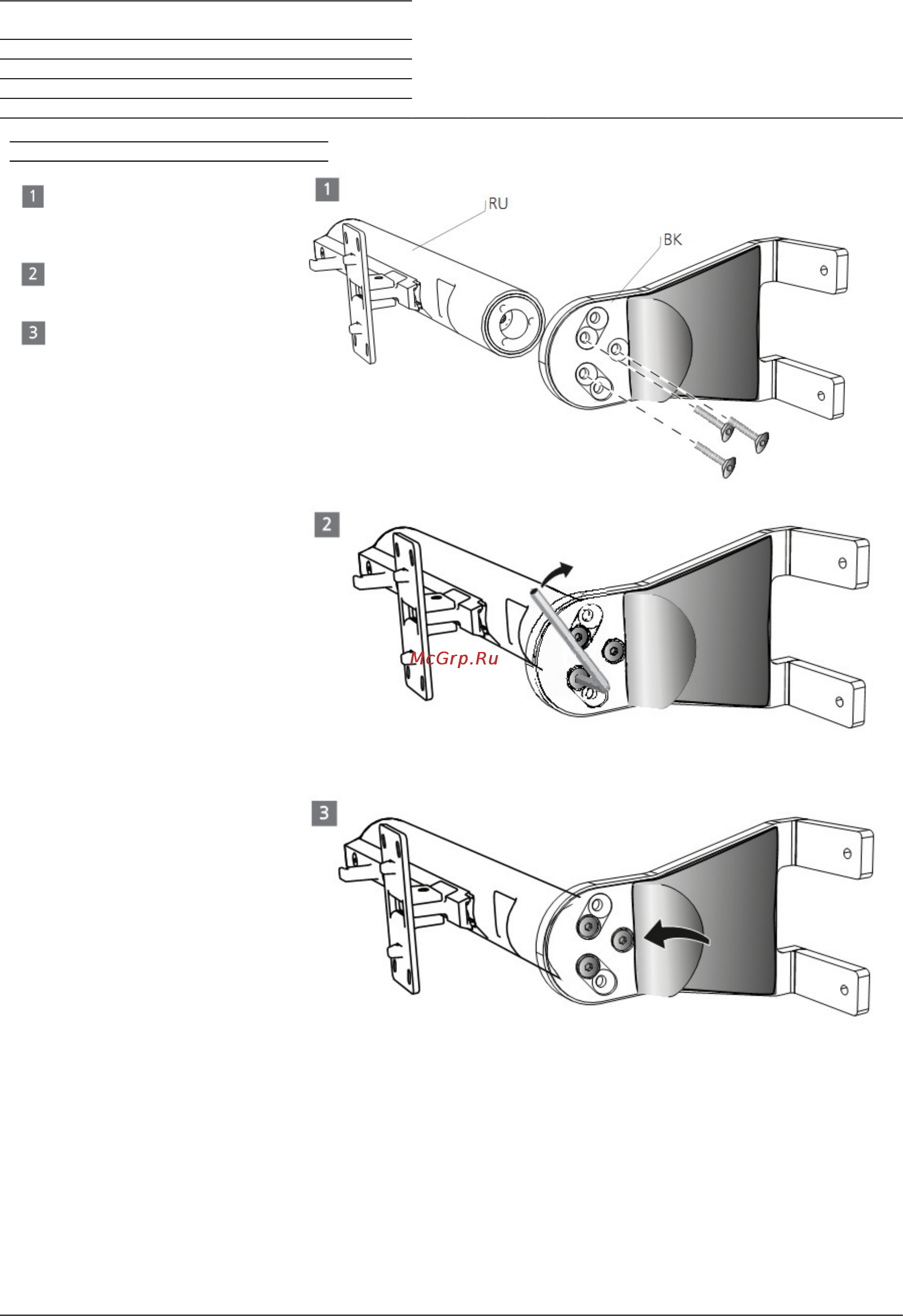

Table Stand/Floor Stand/Rotation Unit
- 44 -
Руководство по монтажу
ТВ Individual … на rack 165.xxx
Закрепить Rotation Unit к
кронштейну BK с помощью
винтов с потайной головкой
M6 x 25.
Затянуть винты с потайной
головкой с помощью ключа
SW4, момент затяжки = 5 Нм.
Вернуть на место частично
снятый нетканый материал.
Дальнейшие шаги по сборке
описаны в инструкциях по
монтажу стойки или
телевизора в настоящем
Руководстве на стр.13-17.
