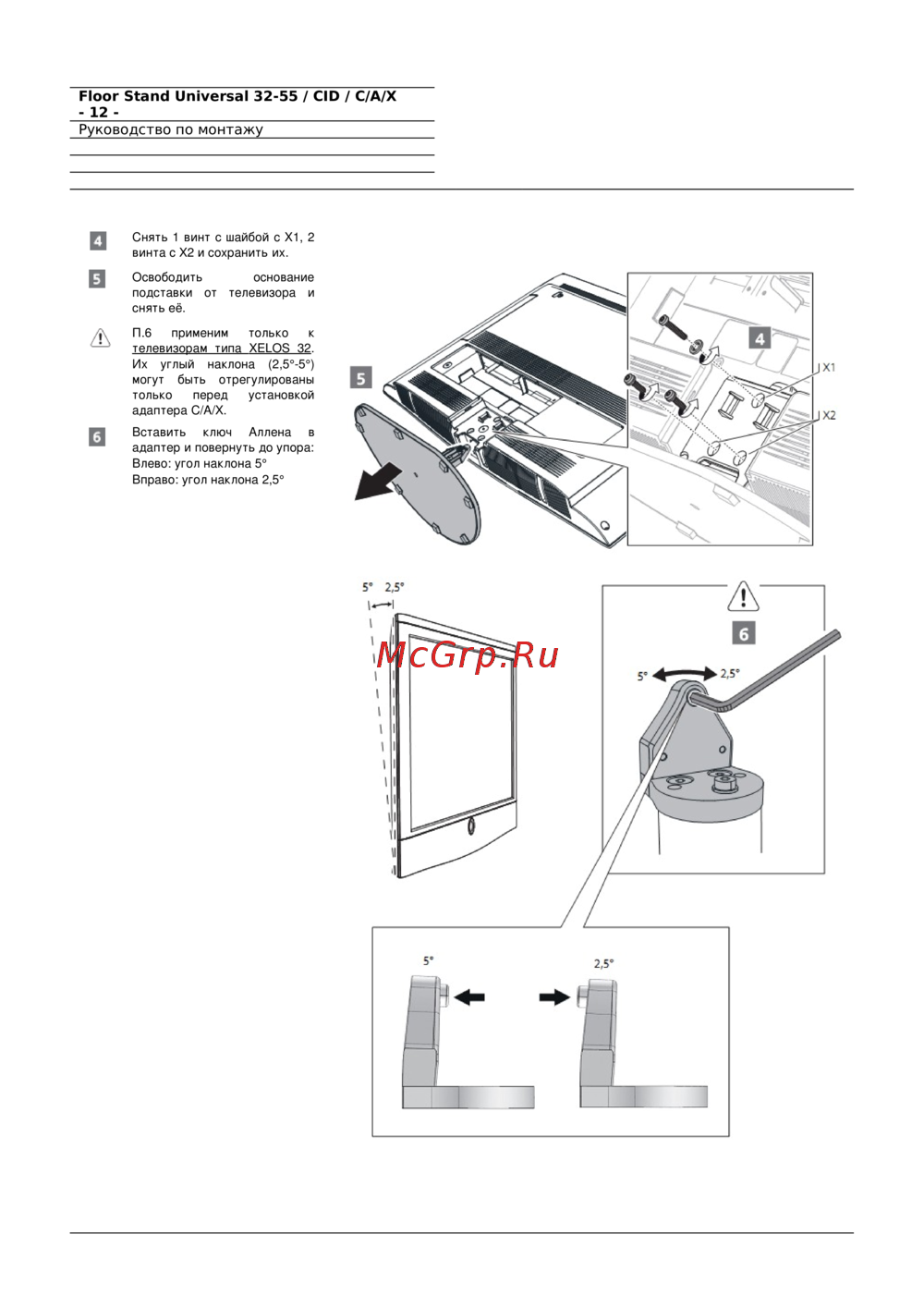

Floor Stand Universal 32-55 / CID / C/A/X
- 12 -
Руководство по монтажу
Снять 1 винт с шайбой с X1, 2
винта с X2 и сохранить их.
Освободить основание
подставки от телевизора и
снять её.
П.6 применим только к
телевизорам типа XELOS 32.
Их углый наклона (2,5-5)
могут быть отрегулированы
только перед установкой
адаптера C/A/X.
Вставить ключ Аллена в
адаптер и повернуть до упора:
Влево: угол наклона 5
Вправо: угол наклона 2,5
