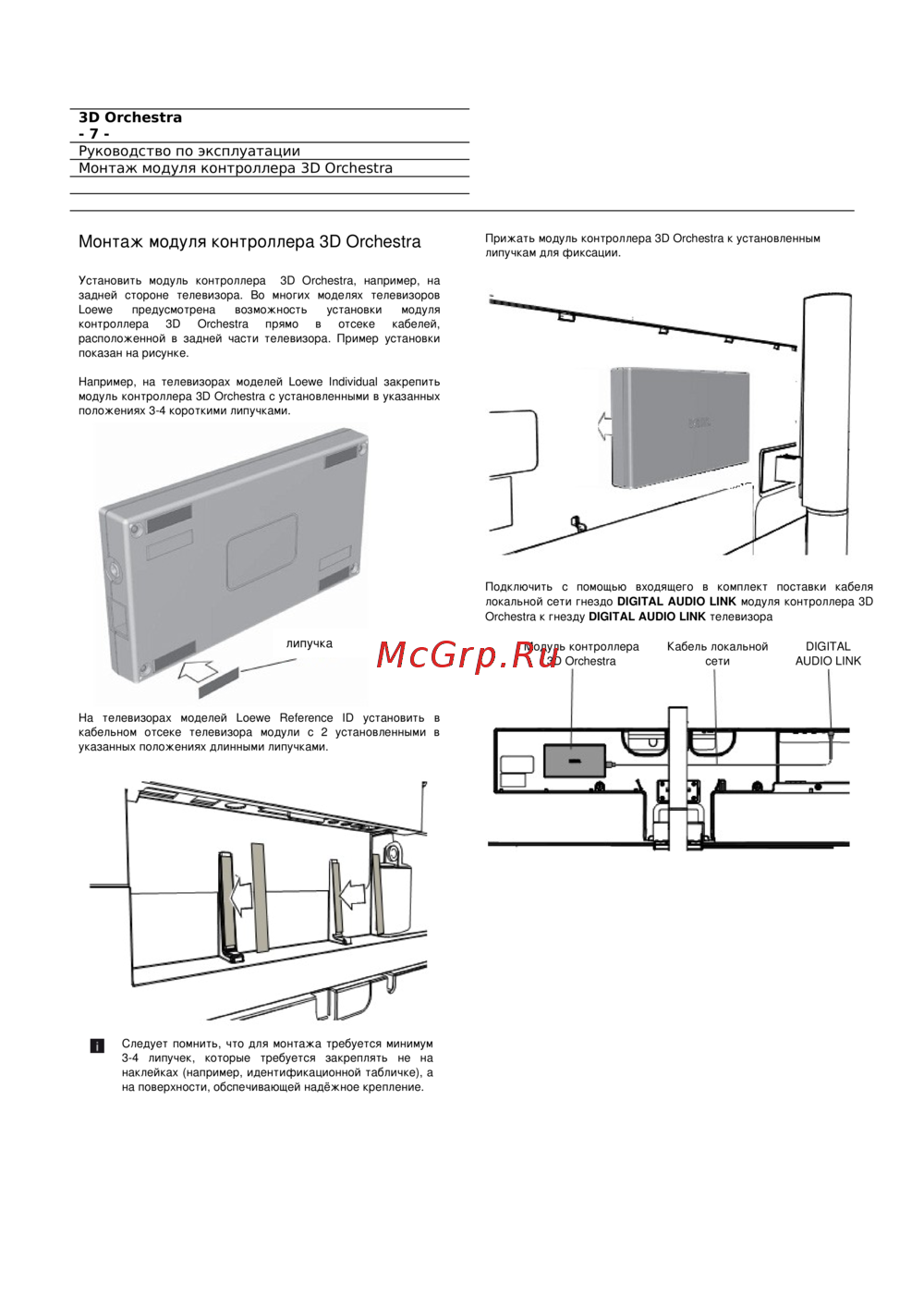

3D Orchestra
- 7 -
Руководство по эксплуатации
Монтаж модуля контроллера 3D Orchestra
Монтаж модуля контроллера 3D Orchestra
Установить модуль контроллера 3D Orchestra, например, на
задней стороне телевизора. Во многих моделях телевизоров
Loewe предусмотрена возможность установки модуля
контроллера 3D Orchestra прямо в отсеке кабелей,
расположенной в задней части телевизора. Пример установки
показан на рисунке.
Например, на телевизорах моделей Loewe Individual закрепить
модуль контроллера 3D Orchestra с установленными в указанных
положениях 3-4 короткими липучками.
На телевизорах моделей Loewe Reference ID установить в
кабельном отсеке телевизора модули с 2 установленными в
указанных положениях длинными липучками.
Следует помнить, что для монтажа требуется минимум
3-4 липучек, которые требуется закреплять не на
наклейках (например, идентификационной табличке), а
на поверхности, обспечивающей надёжное крепление.
Прижать модуль контроллера 3D Orchestra к установленным
липучкам для фиксации.
Подключить с помощью входящего в комплект поставки кабеля
локальной сети гнездо DIGITAL AUDIO LINK модуля контроллера 3D
Orchestra к гнезду DIGITAL AUDIO LINK телевизора
Модуль контроллера
3D Orchestra
Кабель локальной
сети
