Starline a93 can-lin — инструкция по установке и программированию CAN интерфейса [131/157]

Содержание

• Благодарим вас за выбор охранно телематического комплекса и желаем вам безопасных поездок p.1
• Пожалуйста прочитайте внимательно p.2
• Обязательные меры безопасности при использовании дистанционного запуска двигателя p.3
• Обязательные меры безопасности при зарядке аккумулятора вашего автомобиля p.5
• Инструкция по установке p.7
• Подключение комплекс p.7
• Содержание p.7
• Реализация запуска двигателя 55 p.8
• Starline а93 а63 p.8
• Гибкое программирование дополнительных каналов 103 p.9
• Главное меню программирования функций комплекса 72 p.9
• Схема подключения комплекса starline а93 а63 70 p.9
• Инструкция по установке p.9
• Запись брелков в память комплекса 144 p.10
• Программирование can lin интерфейса p.10
• Основные команды брелков управления комплексом 151 p.10
• Starline а93 а63 p.10
• Программирование персонального кода экстренного выключения охраны 145 p.10
• Ввод персонального кода вариант 2 экстренное выключение режима охраны 150 p.10
• Ввод персонального кода вариант 1 экстренное выключение режима охраны 149 p.10
• Режим slave 132 p.10
• После установки и настройки 156 p.10
• Элементы питания брелков и их замена 155 p.10
• Комплект поставки p.11
• Технические характеристики p.12
• Общие требования к монтажу p.13
• Центральный блок p.14
• Модуль приемопередатчика p.14
• Размещение компонентов комплекса p.14
• Датчик температуры p.15
• Сирену p.15
• Светодиодный индикатор p.15
• Крепить датчик температуры двигателя вблизи выпускного коллектора это может привести к выходу датчика из строя p.15
• Подключение комплекса p.16
• Назначение разъемов и их контактов p.16
• Подключение цепей питания p.18
• Подключение 12 в p.18
• Подключение массы p.18
• Функциональных возможностях p.19
• На странице p.19
• Подключение к lin шине автомобиля p.19
• Подключение к can шине автомобиля p.19
• Подключение выходов альтернативного управления p.20
• Странице p.20
• Управляющие функции 2 и 3 can интерфейса при этом следует выключить см стр 124 p.21
• Слаботочное управление центральным замком p.21
• Подключение к системе центрального запирания p.21
• Если активен альтернативный выход управления цз синий провод разъема х3 то p.21
• А команда открыть команда закрыть p.22
• 12 в или корпус p.22
• Подключение к двухпроводным приводам системы запирания для двухшагового отпирания замков дверей p.23
• Подключение входа зажигание p.23
• Подключение цепи блокировки двигателя p.24
• Для нормально разомкнутого нр режима работы блокировки p.24
• Для нормально замкнутого нз режима работы блокировки p.24
• Разорвите одну из штатных цепей обеспечения работы двигателя и в разрыв цепи подключите дополнительное реле режим работы блокировки нормально разомкнутый нр или нормально замкнутый нз программируется функцией 10 см стр 76 заводская установка нз режим работы примеры подключения показаны на рисунках ниже p.24
• Подключение цепи блокировки двигателя с использованием обычных реле p.24
• Подключение концевых выключателей p.25
• Схема диодной развязки для концевых выключателей отрицательной полярности p.25
• Подключение концевых выключателей дверей p.25
• Оранжево белый провод 6 контактного разъема x4 подключите к концевому выключателю багажника который замыкается на массу при открывании багажника p.26
• Подключение концевого выключателя багажника p.26
• Starline а93 а63 p.26
• Схема диодной развязки для концевых выключателей положительной полярности p.26
• Подключение концевого выключателя капота p.26
• Оранжево серый провод 6 контактного разъема x4 подключите к концевому выключателю капота который замыкается на массу при открывании капота при отсутствии штатного концевого выключателя необходимо его установить входит в комплект комплекса p.26
• Диоды vd5 vd8 должны быть рассчитаны на соответствующий ток который определяется количеством и мощностью ламп освещения салона p.26
• Подключение к стояночному тормозу и педали тормоза p.27
• Подключение световых сигналов p.28
• Режим бесшумного управления световыми сигналами p.29
• Подключение звуковых сигналов p.30
• Подключение дополнительных каналов p.31
• Дополнительный канал 1 отпирание замка багажника функция 13 таб 1 p.32
• Странице p.32
• Управляющую функцию 4 can интерфейса при этом необходимо выключить см стр 124 p.32
• Примеры использования дополнительных каналов p.32
• Дополнительный канал 2 двухшаговое отпирание замков дверей функция 14 таб 1 p.32
• Багажника то следует использовать p.32
• Отрицательный импульс управления p.33
• Дополнительный канал 4 вежливая подсветка салона и световая дорожка функция 12 таб 1 p.34
• Дополнительный канал 3 имитация открывания двери и дублирование световых сигналов функция 15 таб 1 p.34
• Дополнительный канал 5 защитная блокировка стартера функция 19 таб 1 p.35
• Подключение датчика температуры двигателя p.36
• Подключение модуля обхода штатного иммобилайзера на примере модуля bp 03 p.36
• Подключение модуля обхода штатного иммобилайзера p.36
• Разрезать p.37
• Инструкция по установке p.37
• Схема подключения 2 схема используется если требуется подключить модуль обхода в разрыв антенны штатного иммобилайзера p.37
• Подключение сервисной кнопки p.38
• Подключение светодиода индикатора состояния p.38
• Подключение приемопередатчика антенного модуля и настройка датчика удара и наклона p.38
• При выключенном режиме охраны и выключенном зажигании нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.39
• Настройка чувствительности датчика удара p.39
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение уровня чувствительности p.39
• Для перехода к установке чувствительности тревожного уровня датчика удара нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.39
• При выключенном режиме охраны и выключенном зажигании нажмите кнопку 4 сначала длительно до звукового сигнала а затем коротко p.40
• Настройка чувствительности датчика наклона p.40
• Брелок p.40
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение уровня чувствительности p.40
• Для выхода из режима настройки чувствительности датчика удара нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.40
• 3 световых сигнала 2 сигнала сирены последует мелодичный сигнал p.40
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение чувствительности p.41
• Для выхода из режима программирования нажмите кнопку 4 длительно до звукового сигнала а затем коротко p.41
• Подключение охранно поисковых gsm модулей starline p.41
• Подключение дополнительного оборудования p.41
• Схема подключения webasto к доп каналу 6 комплекса starline p.42
• Подключение предпускового подогревателя webasto p.42
• Выберите алгоритм запуска p.42
• Подключение радиореле starline r2 p.43
• Запись радиореле starline r2 в память комплекса p.43
• Подключение кодового реле starline r3 p.45
• Starline p.45
• С движущимися частями конструкции автомобиля закрепите корпус с помощью хомутов p.47
• Кодовое реле starline r3 предназначено для установки на автомобили с напряжением бортовой сети 12 в p.47
• Кодовое реле r3 должно быть установлено под капотом автомобиля p.47
• Схема подключения кодового реле starline r3 к starline а93 а63 p.48
• Starline а93 а63 p.48
• Схема подключения кодового реле starline r3 к starline а93 а63 p.49
• Инструкция по установке p.49
• Подключение кодового реле starline r4 p.50
• Описание внешних выводов кодового реле starline r4 p.50
• Starline а93 а63 p.50
• Схема подключения кодового реле starline r4 p.52
• Согласно таблице программирования охранных и сервисных функций комплекса см стр 76 77 p.52
• Провод input вход управления однопроводный интерфейс подключается к выходу дополнительного канала комплекса starline а93 а63 p.52
• Для выбора дополнительного канала запрограммируйте функцию 13 14 или 20 на вариант p.52
• Защита от подмены блока комплекса p.53
• Запись кодового реле starline r4 в комплекс p.53
• Общие требования к монтажу p.54
• Кодовое реле r4 должно быть установлено под капотом автомобиля p.54
• Подключение силового модуля в автомобилях с ключом зажигания p.55
• Реализация запуска двигателя p.55
• Подключение цепей запуска двигателя p.55
• Выбор типа коробки передач p.55
• Starline p.56
• Подключение силового модуля в автомобилях с кнопкой старт стоп p.56
• Красный провод плюс питания 12 в силового модуля рекомендуется подключить непосредственно к аккумулятору если прямое подключение к аккумулятору невозможно то необходимо выбрать штатный провод электропроводки соответствующего сечения при этом необходимо учесть что номинал штатного предохранителя этой цепи должен быть не менее 30 а также можно подключиться к проводу питания монтажного блока блока управления кузовным оборудованием bcm или к замку зажигания p.56
• Для выбора режима старт стоп запрограммируйте функцию 8 табл 2 на вариант 3 функцию 1 табл 2 запрограммируйте на вариант 2 3 или 4 с помощью функции 14 табл 2 выберите алгоритм запуска двигателя соответствующий вашему автомобилю см стр 90 задержка импульса запуска регулируется функцией 10 табл 2 временные диаграммы см на стр 59 p.56
• Схема 2 слаботочное управление кнопкой старт стоп p.57
• Схема 1 силовое управление кнопкой старт стоп p.57
• Желтый провод не подключать зеленый провод не подключать синий провод подключите к кнопке педали тормоза см стр 57 черно желтый провод подключите к кнопке старт стоп если для управления кнопкой требуется ток более 200 ма используйте вариант силового управления см схему 1 если ток управления не более 200 ма можно использовать схему 2 p.57
• Starline p.57
• Импульса на кнопку старт стоп p.59
• Импульс на кнопку старт стоп p.59
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 2 p.59
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 1 p.59
• Временные диаграммы работы комплекса при дистанционном запуске двигателя в автомобилях с кнопкой старт стоп p.59
• В этом случае первый импульс на кнопку старт стоп черно желтый провод силового модуля включает зажигание затем через задержку задержка регулируется функцией 10 табл 2 будет подан второй импульс на кнопку старт стоп совместно с импульсом нажатия педали тормоза синий провод силового модуля p.59
• В этом случае импульс на кнопку старт стоп черно желтый провод силового модуля будет подаваться совместно с импульсом нажатия педали тормоза синий провод силового модуля p.59
• В этом случае первый импульс на кнопку старт стоп черно желтый провод силового модуля включает аксессуары второй импульс на кнопку старт стоп включает зажигание затем через задержку задержка регулируется функцией 10 табл 2 будет подан третий импульс на кнопку старт стоп совместно с импульсом нажатия педали тормоза синий провод силового модуля p.60
• Starline а93 а63 p.60
• Импульса на кнопку старт стоп p.60
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 3 p.60
• Инструкция по установке p.61
• Импульс 6 секунд на кнопку старт стоп p.61
• Для выбора данного варианта запрограммируйте функцию 8 таб 2 на вариант 3 функцию 14 табл 2 на вариант 4 в этом случае комплекс будет имитировать нажатие кнопки старт стоп черно желтый провод силового модуля до момента пока двигатель не заведется а затем комплекс отпустит кнопку p.61
• Для варианта 2 3 или 4 функции 10 табл 2 максимальное время ожидания запуска двигателя 45 секунд p.61
• Для варианта 1 функции 10 табл 2 максимальное время ожидания запуска двигателя 6 секунд p.61
• Подключение входа контроля работы двигателя p.62
• Контроль работы двигателя по тахосигналу p.63
• Общие рекомендации по выбору способа контроля работы двигателя p.63
• Контроль работы двигателя по сигналу генератора p.64
• Программирование параметров запуска двигателя p.65
• Контроль работы двигателя по напряжению p.65
• Проверка функционирования контроля работающего двигателя p.66
• Пробный запуск p.68
• Если запуск не произошел p.69
• Дистанционный запуск двигателя невозможен если включено зажигание открыт капот выключен стояночный тормоз нажата педаль тормоза для автомобилей с ркпп не выполнена процедура программная нейтраль p.69
• Падение напряжения питания ниже 6 в в момент запуска двигателя при разряженной акб отменяет все автоматические запуски двигателя для оценки падения напряжения требуется осциллограф или вольтметр с функцией запоминания минимального значения p.69
• Датчик темп двигателя в комплекте только a93 p.70
• Схема подключения комплекса starline а93 а63 p.70
• Сервисная кнопка p.70
• Светодиодный индикатор p.70
• Разъем подключения gsm устройств p.70
• Для комплексов starline а93 а63 с установленным can lin модулем p.70
• Starline p.70
• Схема подключения комплекса starline а93 а63 p.71
• Сервисная кнопка p.71
• Светодиодный индикатор p.71
• Разъем подключения gsm устройств p.71
• Для комплексов starline а93 а63 с установленным can lin модулем p.71
• Датчик темп двигателя в комплекте только a93 p.71
• Starline p.71
• Главное меню программирования функций комплекса p.72
• Для выхода из меню программирования нажмите коротко кнопку 1 брелка или выключите зажигание p.72
• Для входа в главное меню программирования функций при выключенном зажигании нажмите сервисную кнопку 5 раз и включите зажигание p.72
• Брелок p.72
• Программирование охранных и сервисных функций p.73
• Для полного выхода из программирования функций выключите зажигание p.74
• Для возврата в главное меню программирования нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.74
• Таблица 1 программируемые охранные и сервисные функции p.75
• После настройки дополнительных каналов обязательно сначала проверьте логику работы и длительность импульсов с помощью мультиметра или другого контрольного оборудования p.75
• Дополнительные каналы можно подключать к проводке автомобиля только после их проверки p.75
• Внимание p.75
• В случае неправильной настройки дополнительного канала возможен выход из строя штатного или дополнительного оборудования установленного в автомобиле p.75
• Оранжевым цветом выделены установки функции slave серым цветом в таблице выделены заводские установки p.78
• Сброс на заводские установки уже подключенного и работающего комплекса может привести к невозможности дистанционного и автоматического запуска двигателя а также к невозможности запуска двигателя в штатном режиме из за изменения типа блокировки с нр на нз p.78
• Описание охранных и сервисных программируемых функций p.79
• Функция 1 длительность импульсов управления замками дверей p.79
• Функция 3 обход зоны дверей и задержка активации датчиков при включении охраны p.79
• Функция 2 автоматическое управление замками дверей при включении и выключении зажигания p.79
• Функция 4 автоматическое включение режима охраны p.80
• Серым цветом в таблице выделены заводские установки p.80
• Вариант 3 обход зоны дверей и задержка активации датчиков на 30 сек вариант 4 обход зоны дверей и задержка активации датчиков на 5 сек p.80
• Вариант 3 и 4 без запирания замков дверей p.80
• Вариант 2 без обхода зоны дверей и без задержки активации датчиков p.80
• Вариант 1 обход зоны дверей и задержка активации датчиков до выключения вежливой подсветки салона максимум 1 минута вход дверей подключен к салонному свету p.80
• Вариант 1 и 2 с запиранием замков дверей p.80
• Функция 6 режим работы выхода управления сиреной p.81
• Функция 7 авторизация владельца во время дистанционного или автоматического запуска двигателя slave включен p.81
• Функция 5 автоматический возврат в режим охраны p.81
• Функция 9 персональный код экстренного выключения режима охраны p.82
• Функция 8 алгоритм работы выхода блокировки при включении режима антиограбления черно красный провод разъема х3 p.82
• Функция 10 активация выхода на блокировку двигателя черно красный провод разъема х3 p.82
• Функция 11 двухшаговое выключение блокировки двигателя авторизация владельца в режиме slave p.83
• Функция 12 алгоритм работы дополнительного канала 4 синий провод разъема х3 p.83
• Функция 14 алгоритм работы дополнительного канала 2 желто красный провод разъема х3 p.84
• Функция 13 алгоритм работы дополнительного канала 1 желто черный провод разъема х3 p.84
• Функция 16 автоматический контроль канала связи p.85
• Функция 15 алгоритм работы дополнительного канала 3 желто белый провод разъема х3 p.85
• Функция 18 режим работы с gsm устройствами p.86
• Функция 17 выбор полярности входа дверей сине черный провод разъема х4 p.86
• Функция 20 алгоритм работы дополнительного канала 6 желто оранжевый провод разъема х3 p.87
• Функция 19 алгоритм работы дополнительного канала 5 черно белый провод разъема х3 p.87
• Функция 23 событие запуска процедуры авторизации p.88
• Функция 22 режим работы комплекса p.88
• Функция 21 активация доп каналов и запуск webasto из мобильного приложения p.88
• Функция 26 дозапирание цз после закрывания багажника при включенном режиме охраны p.89
• Функция 25 алгоритм работы дополнительного канала 8 реле отпирания разъем х1 p.89
• Функция 24 алгоритм работы дополнительного канала 7 реле запирания разъем х1 p.89
• Программирование параметров запуска двигателя p.90
• Для полного выхода из режима программирования функций выключите зажигание p.91
• Для возврата в главное меню программирования нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.91
• Таблица 2 программируемые функции запуска p.92
• Серым цветом в таблице выделены заводские установки p.93
• Внимание сброс на заводские настройки уже установленного и работающего комплекса может привести к невозможности дистанционного и автоматического запуска двигателя p.93
• Функция 2 продолжительность работы двигателя после автоматического или дистанционного запуска p.94
• Функция 4 автоматическое глушение двигателя при его прогреве до 5 p.94
• Функция 3 алгоритм работы датчиков удара и наклона при работающем двигателе и включенном режиме охраны p.94
• Функция 1 функции запуска двигателя p.94
• С при автоматическом или дистанционном запуске p.94
• Описание программируемых функций запуска двигателя p.94
• Функция 5 режим запуска двигателя p.95
• Функция 8 алгоритм работы выхода силового модуля запуска синий провод p.95
• Функция 7 автоматическое управление замками дверей при дистанционном автоматическом запуске двигателя при включенном режиме охраны p.95
• Функция 6 световые сигналы при работающем двигателе после успешного автоматического или дистанционного запуска p.95
• Функция 9 длительность прокрутки стартера кроме тахосигнала p.96
• Функция 10 тип двигателя задержка дистанционного запуска и регулировка задержки импульса запуска p.96
• Функция 11 способ контроля работы двигателя p.96
• Функция 13 режим работы выхода управления модулем обхода штатного иммобилайзера p.97
• Функция 12 способ активации поддержки зажигания при включении режима турботаймера при выполнении процедуры программная нейтраль на автомобилях с ручной кпп p.97
• Функция 14 режим запуска двигателя p.98
• Нижняя строка p.98
• Верхняя строка p.98
• Функция 17 глушение двигателя при выключении режима охраны p.99
• Функция 16 алгоритм работы выхода силового модуля зеленый провод при дистанционном запуске двигателя p.99
• Функция 15 выбор типа коробки передач и варианта выполнения завершения программной нейтрали p.99
• Функция 19 выбор алгоритма управления webasto командами с брелка кнопки 1 длинно и 3 коротко из мобильного приложения и отправке sms или gsm команды 22 p.100
• Функция 18 время работы webasto p.100
• Программирование громкости сигналов подтверждения сирены p.101
• Для полного выхода из меню программирования функций выключите зажигание p.101
• Для возврата в главное меню программирования нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.101
• Войдите в главное меню программирования функций стр 72 выберите пункт и нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.101
• Сброс настроек на заводские установки p.102
• При выключенном зажигании нажмите сервисную кнопку 9 раз для сброса настроек таблицы 1 или 10 раз для сброса настроек таблицы 2 и включите зажигание p.102
• Нажмите сервисную кнопку 1 раз p.102
• Нажмите кнопку 1 брелка p.102
• Для выхода из режима сброса выключите зажигание или дождитесь автоматического выхода системы p.102
• Гибкое программирование дополнительных каналов p.103
• События включения выключения p.104
• Комбинации кнопок основного брелка соответствующие включению доп канала p.108
• Условия включения выключения p.109
• Программирование дополнительных каналов p.110
• Для перехода к программированию паузы между импульсами т3 нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.111
• Для перехода к программированию длительности первого импульса т2 нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.111
• Для перехода к программированию длительности второго импульса т4 нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.111
• Для перехода к программированию события включения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.112
• Выбор условия кнопкой 3 выбор условия кнопкой 2 выбор условия кнопкой 1 p.112
• Брелок p.112
• Событие включения запуска номер события включения см стр 104 нажатие кнопки 2 прибавляет десятки нажатие кнопки 3 прибавляет единицы p.112
• На дисплее появится индикация трех возможных условий включения см стр 109 p.112
• Для перехода к программированию условий включения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.112
• Для перехода к программированию условий выключения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.113
• Для перехода к программированию события выключения нажмите кнопку 3 длительно до появления звукового сигнала а затем коротко p.113
• Пример программирования p.115
• Странице p.117
• Программирование can lin интерфейса p.117
• Вход в режим программирования p.117
• Странице p.118
• Выбор номера автомобиля p.118
• Настройка параметров can lin интерфейса p.119
• Структура меню программирования can lin интерфейса p.120
• Если сервисная кнопка будет нажата более 3 раз или если в течение 5 секунд после входа в подпункт меню значение параметра не будет установлено то система выдаст 4 коротких звуковых сигнала и вернется в меню выбранного пункта p.120
• Для перехода к программированию следующего параметра повторите действия изложенные в пп 2 с выбором пункта меню и изменением его состояния p.120
• Вход в режим программирования стр 117 p.120
• Я цифра p.121
• Раздел 1 выбор номера автомобиля p.121
• Вход в режим программирования p.121
• Стояночный тормоз паркинг p.122
• Раздел 2 статусные функции p.122
• Нажатие педали тормоз p.122
• Контроль работы двигателя p.122
• Капот p.122
• Зажигание p.122
• Вход в режим программирования p.122
• Все двери p.122
• Багажник p.122
• Зажигание p.123
• Вход в режим программирования p.123
• Все двери p.123
• Багажник p.123
• Стояночный тормоз паркинг p.123
• Раздел 2 статусные функции p.123
• Нажатие педали тормоз p.123
• Контроль работы двигателя p.123
• Капот p.123
• Аварийная световая сигнализация p.124
• Управление штатной сигнализацией p.124
• Раздел 3 управляющие функции p.124
• Последовательное отпирание дверей p.124
• Отпереть багажник p.124
• Открыть центральный замок p.124
• Имитация открывания двери водителя p.124
• Запуск двигателя p.124
• Закрыть центральный замок p.124
• Вход в режим программирования p.124
• Блокировка двигателя p.124
• Функция комфорт p.124
• Функция комфорт p.125
• Управление штатной сигнализацией p.125
• Раздел 3 управляющие функции p.125
• Последовательное отпирание дверей p.125
• Отпереть багажник p.125
• Открыть центральный замок p.125
• Имитация открывания двери водителя p.125
• Запуск двигателя p.125
• Закрыть центральный замок p.125
• Вход в режим программирования p.125
• Блокировка двигателя p.125
• Аварийная световая сигнализация p.125
• Раздел 4 дополнительные функции p.126
• Вход в режим программирования p.126
• Starline а93 а63 p.126
• Раздел 5 сброс настроек на заводские установки p.127
• Раздел 3 управляющие функции p.127
• Раздел 2 статусные функции p.127
• Раздел 1 номер автомобиля p.127
• Пояснения к меню программирования can lin интерфейса p.127
• Раздел 5 сброс настроек на заводские установки p.129
• Раздел 4 дополнительные функции p.129
• Пример программирования can lin интерфейса p.129
• Отключите питание комплекса нажмите сервисную кнопку и удерживая ее подайте питание на комплекс отпустите сервисную кнопку после прекращения сигналов сирены убедитесь в выдаче 4 длинных звуковых сигналов p.129
• Нажмите сервисную кнопку коротко один раз раздастся один звуковой сигнал извещающий о готовности к вводу номера p.129
• Нажмите сервисную кнопку 1 раз убедитесь в выдаче 1 звукового сигнала p.129

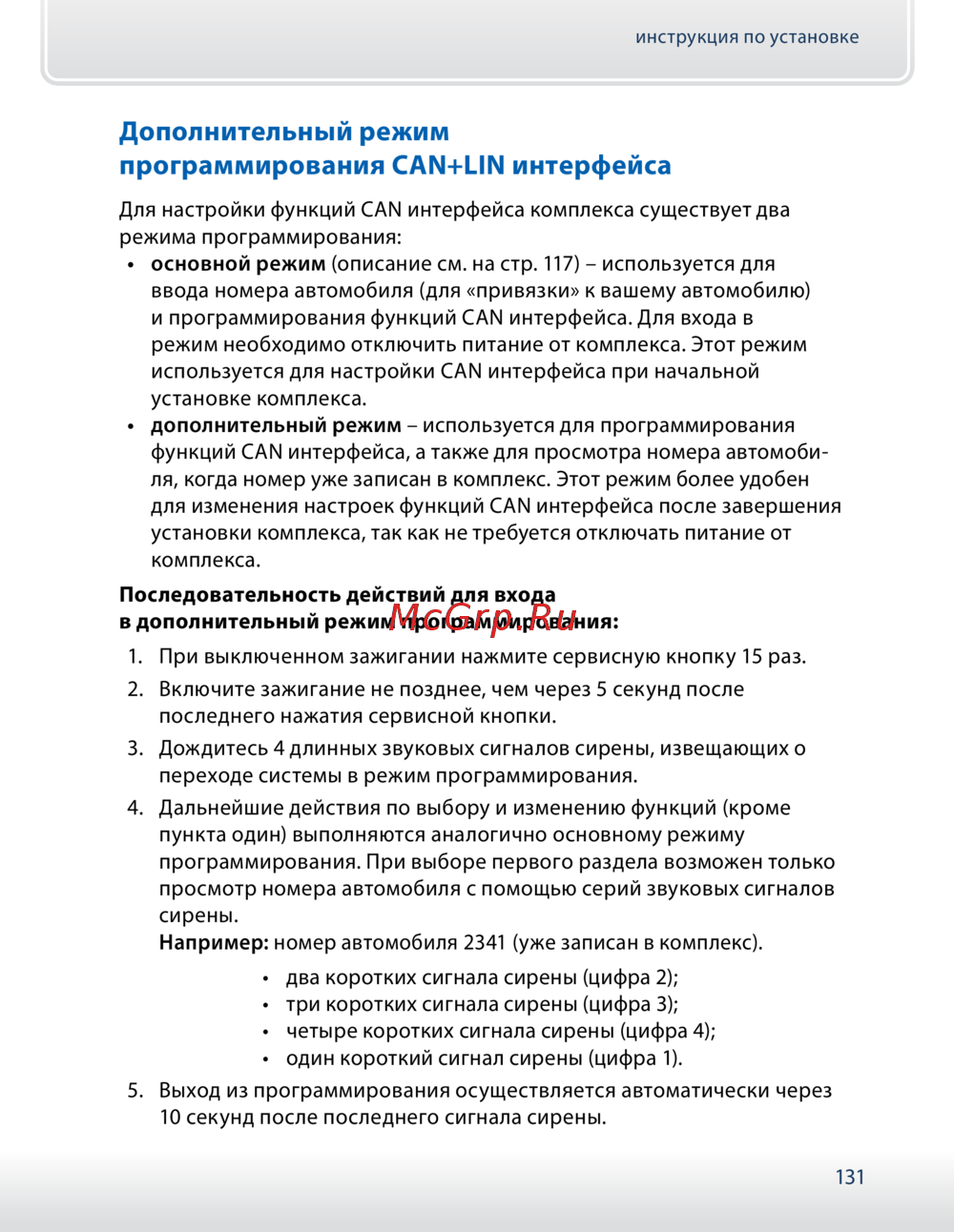

• Дополнительный режим программирования can lin интерфейса p.131
• Активация поддержки функции slave в can интерфейсе p.132
• Автомобиль должен быть оснащен штатной охранной системой или штатным центральным замком управление которой может осуществляться брелком карточкой электронным ключом или другим способом p.132
• Www starline r p.132
• Can starline ru p.132
• Требования к автомобилю p.132
• Режим slave p.132
• Включение режима slave p.132
• Перевод центрального блока комплекса в режим slave p.133
• Перевод дополнительного брелка в режим метки p.134
• Настройка радиуса действия дополнительного брелка метки p.134
• Проверьте функционирование метки в режиме реальной p.136
• Внимание p.136
• Автомобиля может привести к неустойчивой связи метки с автосигнализацией в этом случае радиус действия метки необходимо увеличить p.136
• Перевод центрального блока в режим slave и выбор длительности процедуры авторизации p.137
• Переведите дополнительный брелок в режим метки см стр 134 p.137
• Общий алгоритм включения режима slave p.137
• Выбор способа авторизации p.137
• Выбор события запуска процедуры авторизации p.137
• Активируйте поддержку slave в can интерфейсе см стр 132 p.137
• Внимание p.138
• Запуск и остановка двигателя штатным брелком в режиме slave p.138
• Если выбран вариант авторизации владельца по метке и двигатель запущен дистанционно то при выключении охраны штатным брелком независимо от варианта настройки функции 23 осуществляется поиск метки если метка не будет найдена последует цикл тревоги p.138
• Выключение охраны штатным брелком после автоматического запуска при работающем двигателе p.138
• Иммобилайзер с валидатором авторизация вводом пин кода штатными кнопками автомобиля p.139
• Can starline ru p.139
• Через 2 секунды прозвучит 1 сигнал сирены подтверждающий готовность к обучению pin1 p.140
• Прозвучат 8 сигналов сирены подтверждающих вход в режим обучения кодовой последовательности p.140
• Обучение кодовой последовательности pin1 и pin2 p.140
• Каждое нажатие штатной кнопки комплекс подтвердит однократным сигналом сирены p.140
• Для входа в режим обучения кодовой последовательности pin1 и pin2 нажмите сервисную кнопку 8 раз и включите зажигание p.140
• Введите pin1 интервал между нажатиями кнопок должен быть менее 3 секунд p.140
• Введите повторно pin1 для подтверждения правильности ввода интервал между нажатиями кнопок должен быть менее 3 секунд p.141
• Введите pin2 интервал между нажатиями кнопок должен быть менее 3 секунд p.141
• Каждое нажатие штатной кнопки комплекс подтвердит однократным сигналом сирены p.142
• Выключите зажигание p.142
• Введите повторно pin2 для подтверждения правильности ввода интервал между нажатиями кнопок должен быть менее 3 секунд p.142
• Через 3 секунды после окончания повторного ввода кодовой последовательности pin2 комплекс выдаст 3 сигнала сирены теперь pin1 и pin2 сохранены в памяти комплекса p.142
• После окончания ввода кодовой последовательности pin2 через 3 секунды комплекс выдаст 2 сигнала сирены подтверждающих принятие кодовой последовательности pin2 p.142
• Штатная охранная система автомобиля находится в состоянии охраны p.143
• С помощью штатного брелка управления или другим штатным способом переведите штатную охранную систему автомобиля в состояние охрана выключена p.143
• Для авторизации введите кодовую последовательность pin1 или pin2 p.143
• Ввод кодовой последовательности p.143
• Алгоритм авторизации с помощью кодовой последовательности p.143
• Прозвучат 7 сигналов сирены подтверждающих вход в режим записи брелков радиоуправлени p.144
• При выключенном зажигании нажмите сервисную кнопку 7 раз и включите зажигание p.144
• Повторите пункт 2 для всех записываемых брелков p.144
• Нажмите одновременно коротко кнопки 1 и 2 брелка для записи дополнительного брелка также нажать кнопки 1 и 2 p.144
• Запись брелков в память комплекса p.144
• Для выхода из режима записи брелков выключите зажигание p.144
• В подтверждение выхода последуют 3 световых сигнала p.144
• Автомобиль брелок p.144
• Автомобиль p.144
• Прозвучит 1 сигнал сирен p.144
• Прозвучит 1 сигна p.144
• Программирование персонального кода экстренного выключения охраны p.145
• Если для функции 9 запрограммированы варианты 2 3 или 4 то на дисплее брелка появится иконка p.145
• Войдите в режим установки персонального кода p.145
• Войдите в программирование охранных и сервисных функций см стр 73 и выберите один из вариантов персонального кода экстренного выключения режима охраны функция 9 p.145
• Брелок p.145
• Прозвучат 4 сигнала сирены p.146
• Нажмите сервисную кнопку один раз p.146
• Выход из режима установки персонального кода происходит после выключения зажигания или автоматически если в течение 10 секунд не будет предпринято никаких действий p.146
• Включите зажигание p.146
• В подтверждение последуют 3 световых сигнала p.146
• Автомобиль p.146
• Нажмите сервисную кнопку 1 раз p.147
• Нажмите кнопку 2 сначала длительно до появления звукового сигнала а затем коротко p.147
• Включите зажигание p.147
• Пример программирования 2 значного персонального кода 53 p.147
• Нажмите сервисную кнопку 4 раза p.147
• Нажмите сервисную кнопку 1 раз p.148
• Нажмите коротко кнопку 3 брелка p.148
• Для выхода из режима установки выключите зажигание p.148
• Откройте дверь ключом и оставьте ее открытой p.149
• Включите зажигание нажмите сервисную кнопку такое число раз которое соответствует третьей цифре кода выключите зажигание p.149
• Включите зажигание нажмите сервисную кнопку такое число раз которое соответствует первой цифре кода выключите зажигание p.149
• Включите зажигание нажмите сервисную кнопку такое число раз которое соответствует второй цифре кода выключите зажигание p.149
• Ввод персонального кода вариант 1 экстренное выключение охраны p.149
• Ввод персонального кода вариант 2 экстренное выключение охраны p.150
• Основные команды брелков управления комплексом p.151
• Продолжительность нажатия кнопок брелков p.151
• Управление функциями охраны p.152
• Управление оборудованием p.153
• Управление двигателем p.153
• Сервисные функции p.154
• Элементы питания брелков и их замена p.155
• Замена элемента питания в основном брелке p.155
• Замена элемента питания в дополнительном брелке p.155
• После установки и настройки p.156
• Параметры настройки дополнительных каналов p.156

Похожие устройства

•
  Starline B92 Dialog CAN

  Руководство пользователя
•
  Starline B6 DialogCAN F5 V200

  Руководство пользователя
•
  Starline B64 2CAN 2Slave Т2.0

  Руководство по эксплуатации
•
  Starline B6

  Руководство по эксплуатации
•
  Starline Twage A2

  Руководство по эксплуатации
•
  Starline A92 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A92 Dialog CAN FLEX

  Руководство по эксплуатации
•
  Starline A62 Dialog CAN FLEX

  Руководство по эксплуатации
•
  Starline B62 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A62 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A93 2CAN-2LIN

  Руководство по эксплуатации
•
  Starline B96 2CAN-2LIN

  Руководство по эксплуатации

Узнайте, как установить и настроить функции CAN интерфейса. Подробная инструкция по основному и дополнительному режимам программирования для удобства пользователей.
